รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง, จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,REACH,ISO
หมายเลขรุ่น: LPJ17206AGNL
เอกสาร: LPJ17206AGNL REVA6.pdf
เงื่อนไขการชำระเงินและการจัดส่ง
หมายเลขชิ้นส่วน: |
LPJ17206AGNL |
จำนวนพอร์ต: |
2x1 |
สลัก: |
ขึ้นและลง |
อัตราข้อมูล: |
100Base-T |
โพอี: |
ไม่ใช่ |
ตัวเลือก LED: |
กับ |
แท็บ EML: |
กับ |
ประเภทการติดตั้ง: |
tht |
ประเภทบัดกรี: |
คลื่น |
ช่วงอุณหภูมิในการทำงาน: |
-40°ซ ถึง +85°ซ |
หมายเลขชิ้นส่วน: |
LPJ17206AGNL |
จำนวนพอร์ต: |
2x1 |
สลัก: |
ขึ้นและลง |
อัตราข้อมูล: |
100Base-T |
โพอี: |
ไม่ใช่ |
ตัวเลือก LED: |
กับ |
แท็บ EML: |
กับ |
ประเภทการติดตั้ง: |
tht |
ประเภทบัดกรี: |
คลื่น |
ช่วงอุณหภูมิในการทำงาน: |
-40°ซ ถึง +85°ซ |

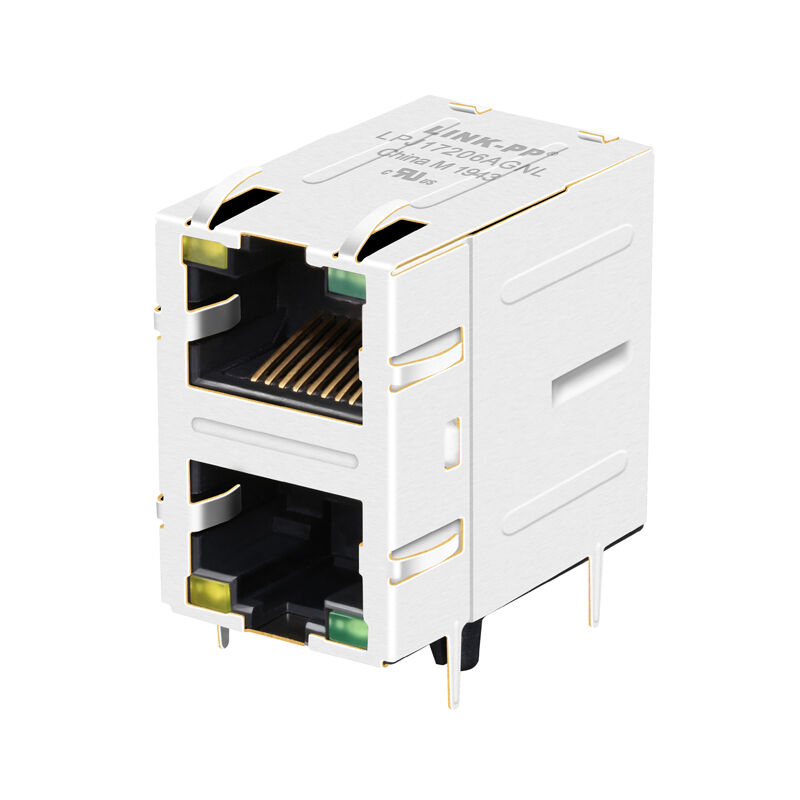

LINK-PP LPJ17206AGNL 2x1 พอร์ตตัวเชื่อมต่อ RJ45 แบบเรียงซ้อน นำเสนอแม่เหล็กในตัว 10/100 Base-T, นิ้วสปริง EMI, สัญญาณไฟ LED และอุณหภูมิในการทำงานทางอุตสาหกรรม (-40°C ถึง +85°C) สำหรับเครือข่ายที่เชื่อถือได้
LINK-PP LPJ17206AGNL เป็นตัวเชื่อมต่อ RJ45 Magjack 2x1 (เรียงซ้อน) ประสิทธิภาพสูงที่ออกแบบมาเพื่อแอปพลิเคชันอีเทอร์เน็ต 10/100 Base-T ที่เชื่อถือได้ ออกแบบมาเพื่อเพิ่มพื้นที่ PCB สูงสุด ตัวเชื่อมต่อแบบรูสองพอร์ตนี้มีแม่เหล็กในตัว สปริง EMI ในตัวเพื่อการลดเสียงรบกวนที่เหนือกว่า และไฟ LED สีเหลือง/เขียวที่มองเห็นได้ชัดเจน LPJ17206AGNL สร้างขึ้นเพื่อให้ทนทานต่ออุณหภูมิการทำงานในอุตสาหกรรมตั้งแต่ -40°C ถึง +85°C มอบอินเทอร์เฟซเครือข่ายที่แข็งแกร่งและประหยัดพื้นที่ เหมาะสำหรับโมเด็ม SOHO สวิตช์ ฮับ และการออกแบบ LAN บนมาเธอร์บอร์ด (LOM)
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| หมายเลขชิ้นส่วน | LPJ17206AGNL |
| ประเภทสินค้า | ขั้วต่อ RJ45 ขนาด 2 × 1 พร้อมระบบแม่เหล็กในตัว |
| อินเทอร์เฟซตัวเชื่อมต่อ | 8P8C RJ45 |
| มาตรฐานอีเทอร์เน็ต | 10/100Base-T |
| การกำหนดค่าพอร์ต | พอร์ตแบบซ้อน 2 × 1 |
| ประเภทการติดตั้ง | ผ่านรู |
| ติด PCB | ทางเข้าด้านข้าง |
| ปฐมนิเทศ | มุมขวา (90°) |
| การวางแนวสลัก | ทั้งขึ้นและลง |
| รองรับโพอี | ไม่ใช่ PoE |
| โล่อีเอ็มไอ | ด้วย EMI Spring Fingers |
| การกำหนดค่า LED | ซ้ายเหลือง / ขวาเขียว |
| อุณหภูมิในการทำงาน | -40°ซ ถึง +85°ซ |
| ความยาวแพ็คเกจ | 28.50 มม |
| ความกว้างของบรรจุภัณฑ์ | 17.20 มม |
| ความสูงของแพ็คเกจ | 25.55 มม |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| สภาพการทดสอบ | @ 25°ซ |
| เปลี่ยนอัตราส่วน | 1CT:1CT (±5%) |
| ตัวเหนี่ยวนำวงจรเปิด (OCL) | 350μH ต่ำสุด @ 100kHz, 0.1V, 8mA DC อคติ |
| การสูญเสียการแทรก (1–100MHz) | -1.2dB สูงสุด |
| การสูญเสียผลตอบแทน (1–30MHz) | -16dB ต่ำสุด |
| การสูญเสียผลตอบแทน (30–60MHz) | -12dB ต่ำสุด |
| การสูญเสียผลตอบแทน (60–80MHz) | -10dB ขั้นต่ำ |
| การสูญเสียผลตอบแทน (80–100MHz) | -8dB ต่ำสุด |
| ครอสทอล์ค (1–100MHz) | -30dB ขั้นต่ำ |
| การปฏิเสธโหมดทั่วไป (CMRR, 1–100MHz) | -30dB ขั้นต่ำ |
| แรงดันไฟฟ้าแยก | 1500Vrms (PHY จากด้านหนึ่งไปอีกด้านหนึ่ง) |
| อุณหภูมิในการทำงาน | -40°ซ ถึง +85°ซ |
LINK-PP เป็นผู้ผลิตมืออาชีพที่เชี่ยวชาญด้านผลิตภัณฑ์การเชื่อมต่ออีเธอร์เน็ต รวมถึงตัวเชื่อมต่อ RJ45 MagJack, หม้อแปลง LAN และส่วนประกอบเครือข่ายความเร็วสูง
LPJ17206AGNL มอบ:
ไม่ว่าจะเป็นการพัฒนาอุปกรณ์เครือข่ายอุตสาหกรรม ระบบฝังตัว เราเตอร์ หรือสวิตช์อีเธอร์เน็ตLPJ17206AGNL ขั้วต่อ RJ45 2 × 1 พร้อม Magnetics รวม 10/100Base-Tมอบโซลูชันอินเทอร์เฟซเครือข่ายที่เชื่อถือได้ กะทัดรัด และคุ้มค่าสำหรับแอปพลิเคชันอีเทอร์เน็ตระดับมืออาชีพ
