รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง, จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO
หมายเลขรุ่น: LPJK7403B98NL
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 10/100/25K
ราคา: $0.5-$1.1
รายละเอียดการบรรจุ: T&R
เวลาการส่งมอบ: 3-5 วัน
เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T เวสเทิร์นยูเนี่ยน
สามารถในการผลิต: 5kk/เดือน
หมายเลขชิ้นส่วน: |
LPJK7403B98NL |
จำนวนพอร์ต: |
1x1 |
สลัก: |
ขึ้น |
อัตราข้อมูล: |
1,000BASE-T |
โพอี: |
ไม่ใช่ |
ตัวเลือก LED: |
กับ |
แท็บ EML: |
ปราศจาก |
ประเภทการติดตั้ง: |
tht |
ประเภทบัดกรี: |
คลื่น |
ช่วงอุณหภูมิในการทำงาน: |
-40°ซ ถึง +85°ซ |
หมายเลขชิ้นส่วน: |
LPJK7403B98NL |
จำนวนพอร์ต: |
1x1 |
สลัก: |
ขึ้น |
อัตราข้อมูล: |
1,000BASE-T |
โพอี: |
ไม่ใช่ |
ตัวเลือก LED: |
กับ |
แท็บ EML: |
ปราศจาก |
ประเภทการติดตั้ง: |
tht |
ประเภทบัดกรี: |
คลื่น |
ช่วงอุณหภูมิในการทำงาน: |
-40°ซ ถึง +85°ซ |

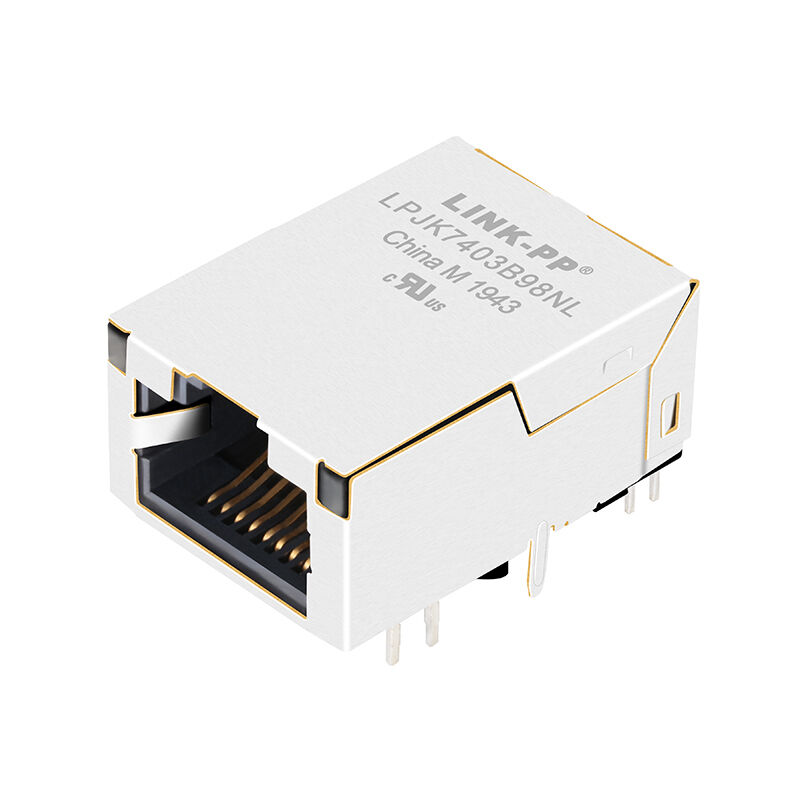

LINK-PP LPJK7403B98NL MagJack RJ45 โปรไฟล์ต่ำพร้อมแม่เหล็กในตัว รองรับอีเทอร์เน็ต 10/100/1000Base-T, การแยก 1500Vrms, โปรไฟล์ 11.30 มม., LED คู่ และการปฏิบัติตามมาตรฐาน IEEE 802.3
LINK-PP LPJK7403B98NL เป็น Magjack 10/100/1000 Base-T Gigabit RJ45 โปรไฟล์ต่ำที่เชื่อถือได้สูง ออกแบบมาสำหรับแผงวงจรพิมพ์ (PCB) ที่มีพื้นที่จำกัด ด้วยความสูงเหนือ PCB เพียง 11.30 มม. ตัวเชื่อมต่อ 8P8C นี้มีการวางแนวแท็บขึ้นและแม่เหล็กในตัวขั้นสูงเพื่อการปราบปราม EMI และความสมบูรณ์ของสัญญาณที่เหนือกว่า มาพร้อมกับไฟ LED ที่ปรับแต่งได้ (สีส้ม/เขียวและเหลือง) และออกแบบมาเพื่อทำงานได้อย่างไร้ที่ติในสภาพแวดล้อมอุตสาหกรรมสุดขั้ว (-40 ถึง +85 องศาเซลเซียส) LPJK7403B98NL เป็นอินเทอร์เฟซเครือข่ายในอุดมคติสำหรับโทรคมนาคมสมัยใหม่ ระบบอัตโนมัติทางอุตสาหกรรม และอุปกรณ์เครือข่ายขององค์กร
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| หมายเลขชิ้นส่วน | LPJK7403B98NL |
| ประเภทสินค้า | MagJack RJ45 โปรไฟล์ต่ำ |
| อินเทอร์เฟซตัวเชื่อมต่อ | 8P8C (RJ45) |
| มาตรฐานอีเทอร์เน็ต | 10/100/1000Base-T |
| การกำหนดค่าพอร์ต | 1×1 |
| ประเภทการติดตั้ง | ผ่านรู |
| ปฐมนิเทศ | มุมขวา (90°) |
| ตำแหน่งสลัก | แท็บขึ้น |
| ความสูงเหนือ PCB | 11.30 มม |
| ความสูงโดยรวม | 11.60 มม |
| ความกว้าง | 17.80 มม |
| ความยาว | 24.20 มม |
LPJK7403B98NL ได้รับการออกแบบมาเพื่อให้การส่งผ่าน Gigabit Ethernet ที่เสถียรในขณะที่ตรงตามข้อกำหนดทางไฟฟ้าของ IEEE
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| เปลี่ยนอัตราส่วน | 1CT:1CT (±2%) |
| โอซีแอล | 350μH ต่ำสุด @100kHz, 100mVrms, อคติ DC 8mA |
| แรงดันไฟฟ้าแยก | 1500Vrms |
| ซีเอ็มอาร์อาร์ | ต่ำสุด 30dB (0.5–100MHz) |
| อุณหภูมิในการทำงาน | -40°ซ ถึง +85°ซ |
| ความถี่ | สูงสุด |
|---|---|
| 0.5–100MHz | -0.8dB |
| 100–125MHz | -1.2dB |
| ความถี่ | ขั้นต่ำ |
|---|---|
| 0.5–40MHz | -18dB |
| 50–100MHz | -[12-20LOG(f/80MHz)] เดซิเบล |
| ความถี่ | ขั้นต่ำ |
|---|---|
| 0.5–40MHz | -35dB |
| 40–100MHz | -[33-20LOG(f/50MHz)] เดซิเบล |
คุณลักษณะทางไฟฟ้าที่ได้รับการปรับปรุงเหล่านี้ช่วยให้มั่นใจได้ถึงการส่งข้อมูลที่เชื่อถือได้ ลดการสะท้อนของสัญญาณ และประสิทธิภาพ EMI ที่เหนือกว่าสำหรับเครือข่ายอีเทอร์เน็ตความเร็วสูง
ออกแบบมาเพื่อความทนทานในระยะยาวในอุปกรณ์เครือข่ายอุตสาหกรรมและเชิงพาณิชย์
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| มาตรฐาน | อีอีอี 802.3 |
| วัสดุที่อยู่อาศัย | เทอร์โมพลาสติก PBT, UL94V-0 |
| ติดต่อวัสดุ | โลหะผสมทองแดง |
| วัสดุโล่ | SUS304-1/2H ความหนา 0.2 มม |
| โล่เสร็จสิ้น | ชุบนิกเกิล |
| การชุบหน้าสัมผัส | ทอง ขั้นต่ำ 6μin |
| อุณหภูมิของคลื่นประสาน | 250°C เป็นเวลา 5 วินาที |
วัสดุคุณภาพสูงช่วยให้มั่นใจได้ถึงความสามารถในการบัดกรี ความต้านทานการกัดกร่อน และความทนทานทางกลที่ดีเยี่ยมตลอดวงจรชีวิตผลิตภัณฑ์
การรวมแม่เหล็กอีเธอร์เน็ตเข้ากับตัวเชื่อมต่อ RJ45 โดยตรงทำให้มีข้อดีทางวิศวกรรมหลายประการ:
คุณประโยชน์เหล่านี้ทำให้ LPJK7403B98NL เป็นตัวเลือกที่ยอดเยี่ยมสำหรับฮาร์ดแวร์อีเทอร์เน็ตประสิทธิภาพสูงขนาดกะทัดรัด
LPJK7403B98NL เป็นไปตามมาตรฐานคุณภาพและสิ่งแวดล้อมระดับสากล
| การรับรอง | สถานะ |
|---|---|
| อีอีอี 802.3 | เป็นไปตามข้อกำหนด |
| การรับรองมาตรฐาน UL | ไฟล์เลขที่E484635 |
| RoHS | เป็นไปตามมาตรฐาน (2011/65/EU) |
| คะแนนความไวไฟ | UL94V-0 |
