รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: ISO 9001,ISO 14001,UL,SGS,REACH168
หมายเลขรุ่น: LPJK7403B97NL
เอกสาร: LPJK7403B97NL.pdf
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 50 ชิ้น
ราคา: $0.7-$1.05
รายละเอียดการบรรจุ: T&R
เวลาการส่งมอบ: ในเรือสต็อกภายใน 3 วัน
เงื่อนไขการชำระเงิน: TT, NET30/60/90 วัน
สามารถในการผลิต: 5kk/เดือน
พี/เอ็น: |
LPJK7403B97NL |
จำนวนพอร์ต: |
1x1 |
สลัก: |
ขึ้น |
อัตราข้อมูล: |
1,000BASE-T |
โพอี: |
ไม่ใช่ |
ตัวเลือก LED: |
กับ |
แท็บ EML: |
ปราศจาก |
ประเภทการติดตั้ง: |
tht |
ประเภทบัดกรี: |
คลื่น |
ช่วงอุณหภูมิในการทำงาน: |
-40°ซ ถึง +85°ซ |
พี/เอ็น: |
LPJK7403B97NL |
จำนวนพอร์ต: |
1x1 |
สลัก: |
ขึ้น |
อัตราข้อมูล: |
1,000BASE-T |
โพอี: |
ไม่ใช่ |
ตัวเลือก LED: |
กับ |
แท็บ EML: |
ปราศจาก |
ประเภทการติดตั้ง: |
tht |
ประเภทบัดกรี: |
คลื่น |
ช่วงอุณหภูมิในการทำงาน: |
-40°ซ ถึง +85°ซ |

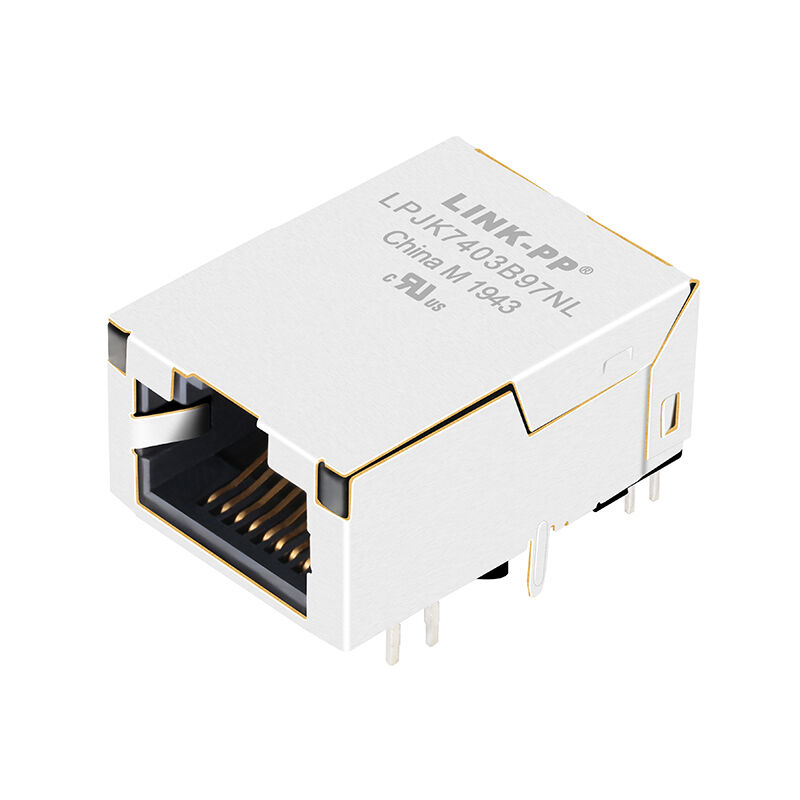

LINK-PP LPJK7403B97NL เป็นตัวเชื่อมต่อ Magjack Gigabit RJ45 พอร์ตเดียว (1x1) ระดับพรีเมี่ยมที่ออกแบบมาเพื่อแอปพลิเคชันเครือข่าย 1000Base-TX ขั้วต่อทะลุรูมุมขวานี้มีคุณสมบัติแม่เหล็กในตัว ช่วยให้มั่นใจในความสมบูรณ์ของสัญญาณที่เหนือกว่าและการปราบปราม EMI สำหรับสภาพแวดล้อมอีเธอร์เน็ตความเร็วสูง สร้างขึ้นเพื่อให้ทนทานต่ออุณหภูมิการทำงานในอุตสาหกรรมตั้งแต่ -40 ถึง +85 องศาเซลเซียส และติดตั้งไฟสัญญาณ LED ที่ปรับแต่งได้ LPJK7403B97NL เป็นตัวเลือกที่เชื่อถือได้สำหรับการออกแบบฮาร์ดแวร์เครือข่าย โทรคมนาคม และระบบอัตโนมัติทางอุตสาหกรรม
ที่LPJK7403B97NLมีประสิทธิภาพสูง1×1 กิกะบิตอีเทอร์เน็ต RJ45 MagJackออกแบบมาสำหรับแอปพลิเคชันเครือข่าย 1000Base-TX. โดดเด่นด้วยแม่เหล็กในตัว การแยกส่วน 1500Vrms ไฟ LED สองสี และอุณหภูมิการทำงานระดับอุตสาหกรรมตั้งแต่-40°ซ ถึง +85°ซตัวเชื่อมต่อนี้มอบโซลูชันที่เชื่อถือได้และประหยัดพื้นที่สำหรับอุปกรณ์อีเธอร์เน็ตสมัยใหม่
ผลิตโดยลิงค์-พีพีLPJK7403B97NL เป็นไปตามข้อกำหนด IEEE 802.3ทำให้เหมาะสำหรับอุปกรณ์เครือข่ายที่ต้องการประสิทธิภาพ EMI ที่แข็งแกร่ง ความสมบูรณ์ของสัญญาณ และความน่าเชื่อถือในระยะยาว
-ความเร็วกิกะบิต:ปรับให้เหมาะสมสำหรับแอปพลิเคชันอีเทอร์เน็ต 1000Base-TX
-แม่เหล็กแบบรวม:OCL ขั้นต่ำ 350uH พร้อมไบแอส 8mA รับประกันการรับส่งข้อมูลที่แข็งแกร่ง
-ความทนทานต่ออุณหภูมิที่สูงมาก:การทำงานที่เชื่อถือได้ในสภาพแวดล้อมที่รุนแรง (-40 ถึง +85 องศาเซลเซียส)
-การป้องกันคุณภาพสูง:ชีลด์ SUS 304-1/2H พร้อมการชุบนิกเกิลเพื่อการป้องกัน EMI ที่ดีเยี่ยม
-การปฏิบัติตามข้อกำหนดทั่วโลก:ตรงตามมาตรฐาน IEEE 802.3, ได้รับการรับรอง UL (E484635) และเป็นไปตาม RoHS
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| หมายเลขชิ้นส่วน | LPJK7403B97NL |
| ผู้ผลิต | LINK-PP INT'L TECHNOLOGY CO., LTD |
| ประเภทตัวเชื่อมต่อ | RJ45 MagJack (12P8C, อีเธอร์เน็ต) |
| ความเร็ว | 1000Base-TX (กิกะบิตอีเธอร์เน็ต) |
| จำนวนพอร์ต | 1×1 พอร์ต |
| ประเภทการติดตั้ง | ผ่านรู |
| ปฐมนิเทศ | มุมขวา 90° (ทางเข้าด้านข้าง) |
| การวางแนวสลัก | ล็อคขึ้น |
| ฟังก์ชัน PoE | ไม่ใช่ PoE |
| แท็บโล่ EMI | ปราศจาก |
| ไฟ LED ด้านซ้าย | เหลือง / เขียว (พิน 15, 16, 17) |
| ไฟ LED ขวา | สีเขียว (พิน 13, 14) |
| ความยาวแพ็คเกจ | 0.953 นิ้ว / 24.20 มม |
| ความกว้างของบรรจุภัณฑ์ | 0.701 นิ้ว / 17.80 มม |
| ความสูงของแพ็คเกจ | 0.445 นิ้ว / 11.30 มม |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| สภาพการทดสอบ | 25°ซ |
| อัตราส่วนการหมุน (± 2%) | 1CT:1CT |
| OCL (ตัวเหนี่ยวนำวงจรเปิด) | 350μH ต่ำสุด @ 100kHz, 100mVrms, ไบแอส DC 8mA (0°C ถึง 70°C) |
| การสูญเสียการแทรก (0.5–100MHz) | -0.8dB สูงสุด |
| การสูญเสียการแทรก (100–125MHz) | -1.2dB สูงสุด |
| การสูญเสียผลตอบแทน (0.5–40MHz) | -ขั้นต่ำ 18dB |
| การสูญเสียผลตอบแทน (50–100MHz) | -[12-20LOG(f/80MHz)] เดซิเบล ต่ำสุด |
| ครอสทอล์ค (0.5–40MHz) | -35dB ขั้นต่ำ |
| ครอสทอล์ค (40–100MHz) | -[33-20LOG(f/50MHz)] เดซิเบล ต่ำสุด |
| อัตราส่วนการปฏิเสธโหมดร่วม (CMRR) | -30dB ต่ำสุด (0.5–100MHz) |
| แรงดันไฟฟ้าแยก | 1500Vrms (PHY จากด้านหนึ่งไปอีกด้านหนึ่ง) |
| อุณหภูมิในการทำงาน | -40°ซ ถึง +85°ซ |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| การปฏิบัติตามมาตรฐาน | ตรงตามข้อกำหนด IEEE 802.3 |
| วัสดุที่อยู่อาศัย | เทอร์โมพลาสติก PBT, UL94V-0 |
| ติดต่อวัสดุ | โลหะผสมทองแดงคุณภาพสูง |
| วัสดุโล่ | SUS 304-1/2H หนา 0.2มม |
| การชุบโล่ | นิกเกิล |
| การชุบหน้าสัมผัส | ทอง ขั้นต่ำ 6μin ในพื้นที่สัมผัส |
| อุณหภูมิของคลื่นประสาน | 250°C เป็นเวลา 5 วินาที |
ออกแบบมาเพื่อรองรับแอปพลิเคชันเครือข่ายความเร็วสูงที่หลากหลาย รวมถึง:
LPJK7403B97NL เป็นขั้วต่อ RJ45 MagJack ในตัวที่รวมอินเทอร์เฟซ RJ45 มาตรฐานเข้ากับส่วนประกอบหม้อแปลง LAN ในตัว ด้วยการบูรณาการแม่เหล็กภายในตัวเรือนตัวเชื่อมต่อ ความต้องการพื้นที่ PCB จะลดลง ขณะเดียวกันก็รักษาประสิทธิภาพของสัญญาณที่ยอดเยี่ยมและการแยกตัวทางไฟฟ้า
เมื่อเปรียบเทียบกับโซลูชันหม้อแปลงอีเธอร์เน็ตแบบแยกแบบรวมขั้วต่อ RJ45 1000Base-TX พร้อมแม่เหล็กลดความซับซ้อนของการออกแบบบอร์ด ลดระยะเวลาการพัฒนา และปรับปรุงความน่าเชื่อถือของระบบโดยรวม
