รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,ROHS,Reach,ISO
หมายเลขรุ่น: HFJV1-1G16-L11RL
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 50/500/1000/25K
ราคา: $0.09-$1.85
รายละเอียดการบรรจุ: 60 ชิ้นในถาด 1 อัน, 20tray ในกล่องเดียวซึ่งมีขนาด 37 * 30 * 30 ซม., 11 กิโลกรัม (1200 ชิ้น) ของกล่อง
เวลาการส่งมอบ: หุ้น
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3000000/เดือน
หมายเลขชิ้นส่วน: |
HFJV1-1G16-L11RL |
การผลิตเป็นกลุ่ม: |
LPJD0773BFNL |
Original Munafactuer: |
LINK-PP |
ใบสมัคร: |
ฐาน 10/100/1000 Base-T |
การสิ้นสุด: |
ประสาน |
ไฟ LED: |
ไม่จำเป็น |
IC Match: |
C8051F349-GQ |
ชนิด: |
DIP / รายการยอดนิยม |
หมายเลขชิ้นส่วน: |
HFJV1-1G16-L11RL |
การผลิตเป็นกลุ่ม: |
LPJD0773BFNL |
Original Munafactuer: |
LINK-PP |
ใบสมัคร: |
ฐาน 10/100/1000 Base-T |
การสิ้นสุด: |
ประสาน |
ไฟ LED: |
ไม่จำเป็น |
IC Match: |
C8051F349-GQ |
ชนิด: |
DIP / รายการยอดนิยม |
1.RJ45 1X1 Vertical
2. รูเจาะ
3.10 / 100/1000 Base-T
4. พื้นที่ติดต่อ: Gold Flash
MAG., REVERSE LATCH, LED ตัวเลือก, EMI-finger ตัวเลือก
5. แบบการออกแบบ : 【 HFJV1-1G16-L11RL 】
6. แบบการผลิตมวลชน : 【 LPJD0773BFNL 】

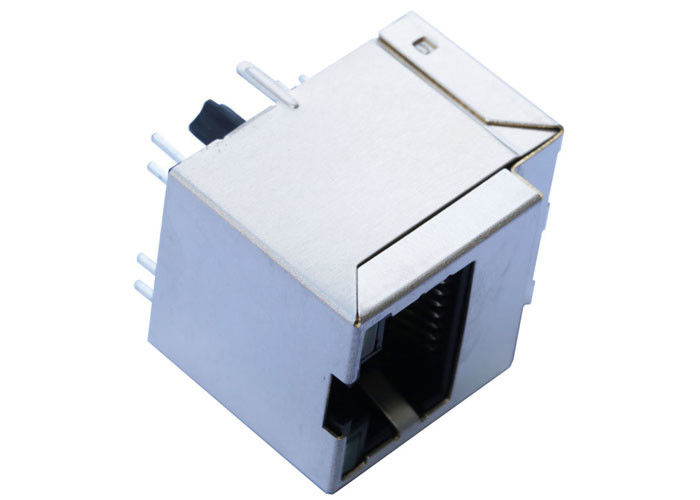

แจ็ค RJ45 Ethernet แบบแนวตั้งพร้อมแผงวงจรแม่เหล็กแบบรวม 1000 Base-T, ไฟ LED สีเขียว / สีเขียว , RoHS | |
หมายเลขชิ้นส่วน LINK-PP | LPJD0773BFNL |
หมายเลขชิ้นส่วน Halo | HFJV1-1G16-L11RL |
แอพลิเคชันลาน | ETHERNET (NoN PoE) |
AutomDX | ใช่ |
วงจร Bst | ใช่ |
RX การกำหนดค่า | T, C |
กำหนดค่า TX | T, C |
ติดต่อ Mating Plating Plate | GOLD 6u "/ 15u" / 30u " |
แกนต่อพอร์ต | 4 |
ไดโอด | ไม่มี DIODES |
ตัวเลือก LED | สีเขียว / สีเขียว |
สลัก | TAB UP |
จำนวนพอร์ท | 1X1 |
PCB | FR4 |
มุมยึด PCB | เข้าข้าง |
PCB คงโพสต์ | T POST |
ความสูงของแพ็คเกจ (นิ้ว) | 0.650 |
ความสูงของบรรจุภัณฑ์ (มม.) | 16.51 |
ความยาวแพ็คเก็จ (นิ้ว) | 0.849 |
ความยาวของแพ็คเกจ (มม.) | 21.56 |
ความกว้างของแพ็คเก็จ (นิ้ว) | 0.628 |
ความกว้างของแพ็คเก็จ (มม.) | 15.95 |
ประเภทพิน | THT SOLDER |
เป็นไปตาม RoHS | YES-RoHS-5 ที่มีส่วนช่วยในการยกเว้นผู้ถือครอง |
ค้นหา | ใช่ |
แท็บ Shield EMI | โดยไม่มี |
ความเร็ว | 1000 BASE-T |
อุณหภูมิ | 0 ถึง 70 ℃ |
เปิดอัตราส่วน RX | 1CT: 1CT |
เปิด TX อัตราส่วน | 1CT: 1CT |
1X1- Rj45 แนวตั้งพร้อม Magnetics พร้อม / ไม่มีไฟ LED, ประชุม IEEE 802.3 af / at
1. ประเภทสินค้าคุณสมบัติ:
1) ประเภทผลิตภัณฑ์ = ตัวเชื่อมต่อ
2) ประเภทแจ็ค = RJ45
3) โปรไฟล์ = มาตรฐาน
4) การติดตั้ง PCB = ด้านข้าง (มุมขวา) / รายการยอดนิยม (แนวตั้ง)
2. สิ่งที่แนบมาด้วยกลไก:
1) กำหนดค่า Jack = 1 x 1
3. ลักษณะทางไฟฟ้า:
1) Shielded = ใช่
คุณสมบัติที่เกี่ยวข้อง:
1) นิ้วมือ EMI - ด้านล่าง = ไม่ใช้
2) วิธีการสิ้นสุด = บัดกรี
ร่างกายที่เกี่ยวข้องคุณสมบัติ:
1) การกำหนดค่าพอร์ต = Single / Multi
2) นิ้วก้อย EMI ด้านบนและด้านข้าง = มี / ไม่มี
3) การวางแนวสลัก = มาตรฐาน - สลักลง
4) ความยาวของ PCB Tail
6 ติดต่อคุณสมบัติที่เกี่ยวข้อง:
1) โหลดไว้ล่วงหน้า = ใช่
2) ประเภทการสิ้นสุดการติดต่อ = Through Hole / Surface Mount
7 ที่อยู่อาศัยคุณสมบัติที่เกี่ยวข้อง:
1) Connector Style = Jack
8. มาตรฐานอุตสาหกรรม:
1) RoHS / ELV Compliance = เป็นไปตาม RoHS, ตามมาตรฐาน ELV
2) กระบวนการบัดกรีตะกั่วอิสระ = คลื่นประสานที่มีความสามารถถึง 240 ° C,
เครื่องดักฟังแบบ Wave ที่สามารถใช้งานได้ถึง 260 องศาเซลเซียสสามารถเชื่อมต่อคลื่นได้ถึง 265 องศาเซลเซียส
Reflow-Soldering ตัวเลือก;
3) ประวัติการปฏิบัติตาม RoHS / ELV = เป็นไปตามข้อกำหนด RoHS ได้เสมอ
9. เครื่องหมายระบุ:
1) สี LED ด้านซ้าย (ตำแหน่ง # 1) = สีเขียว - ตัวต้านทาน 250 โอห์ม
2) ไฟ LED ด้านขวา (ตำแหน่ง # 2) = สีเขียว - ตัวต้านทาน 250 โอห์ม
10. เงื่อนไขการใช้งาน:
1) ใช้กับ To = แผงวงจรพิมพ์
2) สภาพแวดล้อม = สำนักงาน / สถานที่
3) อุณหภูมิในการทำงาน (° C) = 0 - 70 / -40 - +85
11.Hipot:
1500Vrms MIN
ใช้สำหรับอุปกรณ์เครือข่ายและการสื่อสารเช่น HUB, PC card, Switch, Router, PC Mainboard, SDH, PDH, โทรศัพท์ไอพี, โมเด็ม xDSL, โซลูชั่น Call Center, กล่อง set set ที่ซับซ้อน, การตั้งค่า VOIP gateways, Border Gateway Protocol, สวิตช์อีเธอร์เน็ตอย่างรวดเร็ว ...
