รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO
หมายเลขรุ่น: LPJK9093AONL
เอกสาร: LPJK9093AONL.pdf
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 50/500/1000/25K
ราคา: $0.5-$2.1
รายละเอียดการบรรจุ: ถาด
เวลาการส่งมอบ: ในเรือสต็อกภายใน 3 วัน
เงื่อนไขการชำระเงิน: TT, Net30/60/90 วัน
สามารถในการผลิต: 500K/เดือน
หมายเลขชิ้นส่วน: |
LPJK9093AONL |
ประเภทสินค้า: |
ขั้วต่อ 10GBASE-T RJ45 |
แบรนด์ที่เข้ากันได้: |
ชีพจร |
จำนวนพอร์ต: |
1x1 |
สลัก: |
ขึ้น |
อัตราข้อมูล: |
10GBASE-T |
โพอี: |
โพเอ++ |
ตัวเลือก LED: |
กับ |
แท็บ EML: |
กับ |
ประเภทการติดตั้ง: |
tht |
ประเภทบัดกรี: |
คลื่น |
ช่วงอุณหภูมิในการทำงาน: |
0 ° C ถึง +70 ° C |
หมายเลขชิ้นส่วน: |
LPJK9093AONL |
ประเภทสินค้า: |
ขั้วต่อ 10GBASE-T RJ45 |
แบรนด์ที่เข้ากันได้: |
ชีพจร |
จำนวนพอร์ต: |
1x1 |
สลัก: |
ขึ้น |
อัตราข้อมูล: |
10GBASE-T |
โพอี: |
โพเอ++ |
ตัวเลือก LED: |
กับ |
แท็บ EML: |
กับ |
ประเภทการติดตั้ง: |
tht |
ประเภทบัดกรี: |
คลื่น |
ช่วงอุณหภูมิในการทำงาน: |
0 ° C ถึง +70 ° C |

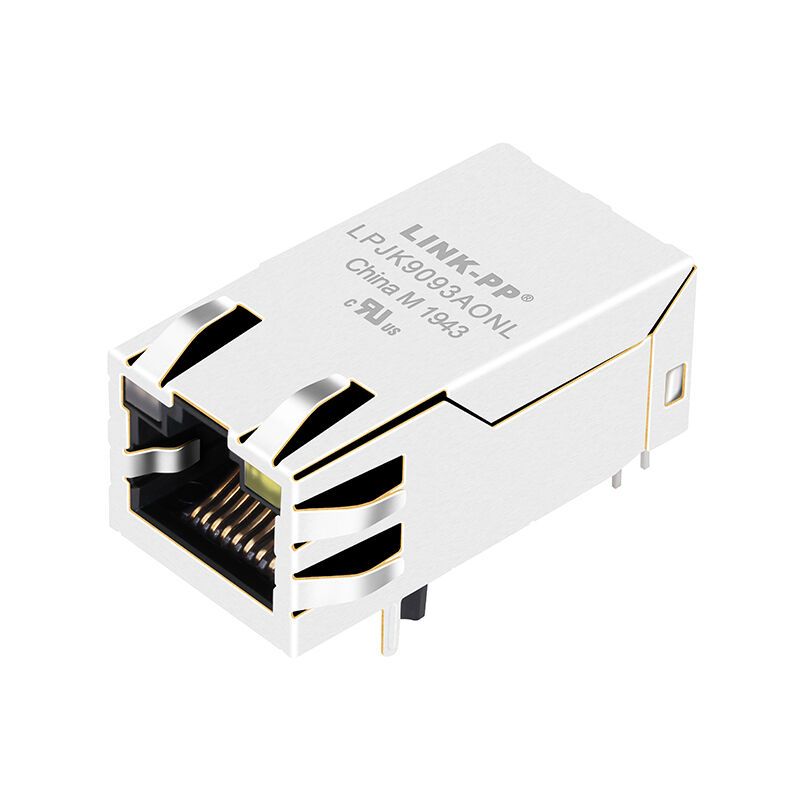

LPJK9093AONL คือตัวเชื่อมต่อ 10G Base-T PoE++ RJ45 พร้อมแม่เหล็กในตัว, พอร์ต 1x1, การออกแบบรูทะลุด้านข้าง, รองรับ 802.3bt, 180µH OCL และไฟ LED สีส้มและเขียว/เหลืองสำหรับแอปพลิเคชันอีเธอร์เน็ตกำลังสูง
| หมวดหมู่ | ข้อมูลจำเพาะ | รายละเอียด |
|---|---|---|
| การกำหนดค่าทั่วไปและเครื่องกล | ผู้ผลิต | LINK-PP INT'L TECHNOLOGY CO., LTD |
| หมายเลขชิ้นส่วน | LPJK9093AONL | |
| ประเภทตัวเชื่อมต่อ | แจ็ค RJ45 พร้อม Magnetics ในตัว | |
| จำนวนพอร์ต | 1 × 1 (พอร์ตเดียว) | |
| แกนต่อพอร์ต | 8 | |
| จำนวนตำแหน่ง / ผู้ติดต่อ | 10P8C | |
| ความเร็วอีเทอร์เน็ต | 10G ฐาน-T | |
| ประเภทการติดตั้ง | ทะลุผ่านรู (THT) | |
| มุมยึด PCB | ทางเข้าด้านข้าง (มุมฉาก 90°) | |
| การวางแนวสลัก | แท็บขึ้น | |
| แท็บโล่ EMI | รวมอยู่ด้วย (มีแท็บ) | |
| ขนาด (ยาว × กว้าง × สูง) | 32.50 มม. × 16.60 มม. × 13.50 มม. (1.280" × 0.654" × 0.531") | |
| ลักษณะทางไฟฟ้าและแม่เหล็ก (@25°C) | โปรโตคอลแอปพลิเคชัน | อีเธอร์เน็ต (PoE++) |
| อัตราส่วนการหมุน (RX/TX) | 1CT : 1CT (±2%) | |
| ตัวเหนี่ยวนำ (OCL) | ต่ำสุด 180 µH @ 100 kHz, 0.1 Vrms | |
| คะแนน PoE | 1.0A MAX @ 57VDC ต่อเนื่อง (รองรับ IEEE 802.3bt) | |
| การทดสอบการแยก Hipot | 1500 VRMS | |
| การสูญเสียการแทรก | -3.0 เดซิเบลสูงสุด @ 100 กิโลเฮิร์ตซ์; -1.0 เดซิเบลสูงสุด @ 1~100 เมกะเฮิรตซ์; -3.0 เดซิเบลสูงสุด @ 100~500 เมกะเฮิรตซ์ |
|
| การสูญเสียผลตอบแทน | -22 เดซิเบลต่ำสุด @ 1~100 เมกะเฮิรตซ์; -22 + 18.27 × บันทึก (f/100) dB @ 100~500 MHz |
|
| ครอสทอล์ค | -28 เดซิเบลต่ำสุด @ 1~100 เมกะเฮิรตซ์; -19 เดซิเบลต่ำสุด @ 100~500 เมกะเฮิรตซ์ |
|
| ซีเอ็มเอ็มอาร์ | -30 เดซิเบลต่ำสุด @ 1~250 เมกะเฮิรตซ์; -22 เดซิเบลต่ำสุด @ 250~500 เมกะเฮิรตซ์ |
|
| วัสดุและการชุบ | วัสดุที่อยู่อาศัย | เทอร์โมพลาสติก พิกัด UL 94V-0 |
| วัสดุฐานหน้าสัมผัส / โล่กำบัง | โลหะผสมทองแดง | |
| การชุบโล่ | นิกเกิล | |
| ติดต่อการชุบบริเวณผสมพันธุ์ | ทอง 6µ" MIN (ตัวเลือก 15µ" / 30µ") | |
| ข้อมูลจำเพาะของแอลอีดี | ไฟ LED ด้านซ้าย (สองสี) | ส้ม / เขียว |
| ไฟแอลอีดีสีเขียว | พิน 20 (+), พิน 19 (-), ความยาวคลื่น 565 นาโนเมตร | |
| ไฟ LED สีส้ม | พิน 20 (-), พิน 19 (+), ความยาวคลื่น 610 นาโนเมตร | |
| ไฟ LED ขวา | สีเหลือง | |
| ไฟ LED สีเหลือง | พิน 18 (+), พิน 17 (-), ความยาวคลื่น 585 นาโนเมตร | |
| แรงดันไปข้างหน้า (VF) | 1.8V ~ 2.6V @ 20mA | |
| กระแสไฟรั่วย้อนกลับ (IR) | 10 µA สูงสุด @ VR = 5V | |
| แนวทางด้านสิ่งแวดล้อมและการบัดกรี | ช่วงอุณหภูมิในการทำงาน | 0°ซ ถึง +70°ซ |
| อุณหภูมิการบัดกรีด้วยคลื่น | สูงสุด 265°C เป็นเวลา 5 วินาที | |
| การปฏิบัติตาม RoHS | สอดคล้องกับ RoHS (2011/65/EC) | |
| การปฏิบัติตามมาตรฐาน IEEE | IEEE 802.3bt (โพอี++) | |
| การรับรู้ของ UL | แฟ้ม UL หมายเลข E484635 |
LINK-PP LPJK9093AONL เป็นตัวเชื่อมต่อ 10G Base-T RJ45 สถานะใช้งานระดับพรีเมียม ได้รับการออกแบบทางวิศวกรรมเพื่อตอบสนองความต้องการขั้นสูงสุดของเครือข่ายความเร็วสูงและพลังงานสูงสมัยใหม่ โดดเด่นด้วยแม่เหล็กในตัวและความสามารถ PoE++ (IEEE 802.3bt) ที่แข็งแกร่ง แจ็คทะลุรูพอร์ต 1x1 นี้จ่ายกระแสไฟต่อเนื่องสูงสุด 1.0A ที่ 57VDC ได้อย่างปลอดภัย
ออกแบบด้วยการกำหนดค่าการเข้าด้านข้าง (มุมฉาก 90°) การวางแนว "Latch Up" และแท็บป้องกัน EMI ในตัว LPJK9093AONL เป็นโซลูชั่นที่ดีที่สุดสำหรับ LAN บนมาเธอร์บอร์ด (LOM), โมเด็ม SOHO, สวิตช์ระดับองค์กร และอุปกรณ์โทรคมนาคมยุคถัดไปที่ต้องการประสิทธิภาพ 10 Gigabit Ethernet ที่ไร้ที่ติ
ตัวเชื่อมต่อ LPJK9093AONL PoE++ RJ45โครงสร้างมุมขวาทางเข้าด้านข้างรองรับรูปแบบบอร์ดขนาดกะทัดรัดและการบูรณาการแผงด้านหน้าที่มีประสิทธิภาพ ที่สลักขึ้นการวางแนวช่วยลดความยุ่งยากในการแทรกและการเก็บรักษาในผลิตภัณฑ์เครือข่ายในขณะที่แท็บป้องกัน EMIปรับปรุงภูมิคุ้มกันในสภาพแวดล้อมทางไฟฟ้าที่มีเสียงดัง
ตัวเชื่อมต่อ LPJK9093AONL PoE++ RJ45 มักใช้ใน:
LPJK9093AONL คือตัวเชื่อมต่อ 10G Base-T RJ45 พร้อมแม่เหล็กในตัว ออกแบบมาสำหรับแอปพลิเคชันอีเทอร์เน็ต PoE++ เช่น สวิตช์ เราเตอร์ จุดเข้าใช้งาน และอุปกรณ์เครือข่าย SOHO
ใช่. รองรับ IEEE 802.3bt PoE++ ด้วยกระแสไฟต่อเนื่องสูงสุด 1.0A ที่ 57VDC
ใช่. ได้รับการออกแบบมาสำหรับการส่งข้อมูลอีเธอร์เน็ตความเร็วสูง 10G Base-T
ใช้รูปแบบการติดตั้งแบบรูทะลุ ทางเข้าด้านข้าง และแบบมุมขวา
ใช่. ประกอบด้วยไฟ LED สองสีสีส้ม/เขียว และไฟ LED สีเหลืองสำหรับแสดงสถานะ
