รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO
หมายเลขรุ่น: hx5084nlt
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 10 ชิ้น
ราคา: $0.57
รายละเอียดการบรรจุ: เทป & รีล
เวลาการส่งมอบ: ในเรือสต็อกภายใน 3 วัน
เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T ตะวันตกสหภาพ
สามารถในการผลิต: 5kk/เดือน
พี/เอ็น: |
hx5084nlt |
ความเร็วของเครือข่าย: |
10/100/1000Base-T (กิกะบิตอีเธอร์เน็ต) |
การกำหนดค่าพอร์ต: |
พอร์ตเดียว (1x1) |
อุณหภูมิในการทำงาน: |
−40°C ถึง +85°C (เกรดอุตสาหกรรม) |
ประเภทการติดตั้ง: |
อุปกรณ์ติดตั้งบนพื้นผิว (SMD) |
ตัวเหนี่ยวนำวงจรเปิด (OCL): |
ขั้นต่ำ 350 µH |
แรงดันไฟฟ้าแยก: |
ขั้นต่ำ 1,500 VRMS |
มาตรฐานเครือข่าย: |
ข้อมูลจำเพาะ IEEE 802.3 |
พี/เอ็น: |
hx5084nlt |
ความเร็วของเครือข่าย: |
10/100/1000Base-T (กิกะบิตอีเธอร์เน็ต) |
การกำหนดค่าพอร์ต: |
พอร์ตเดียว (1x1) |
อุณหภูมิในการทำงาน: |
−40°C ถึง +85°C (เกรดอุตสาหกรรม) |
ประเภทการติดตั้ง: |
อุปกรณ์ติดตั้งบนพื้นผิว (SMD) |
ตัวเหนี่ยวนำวงจรเปิด (OCL): |
ขั้นต่ำ 350 µH |
แรงดันไฟฟ้าแยก: |
ขั้นต่ำ 1,500 VRMS |
มาตรฐานเครือข่าย: |
ข้อมูลจำเพาะ IEEE 802.3 |

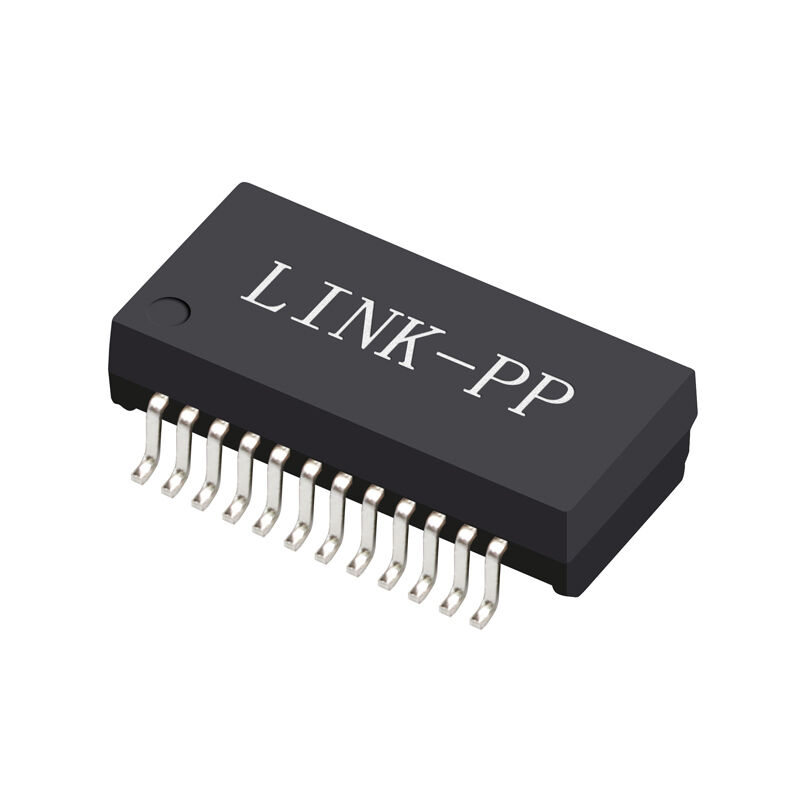

HX5084NLT เป็นหม้อแปลง LAN 1000Base-T ระดับอุตสาหกรรมพอร์ตเดียวที่มีอัตราส่วนรอบ 1:1 ช่วงอุณหภูมิที่กว้าง และเป็นไปตามมาตรฐาน IEEE 802.3 เพื่อการออกแบบอีเธอร์เน็ตที่แข็งแกร่ง
HX5084NLT เป็นหม้อแปลง LAN แบบพอร์ตเดียว Gigabit Ethernet (1000Base-T) มาตรฐานอุตสาหกรรมที่มีความน่าเชื่อถือสูง ซึ่งออกแบบมาสำหรับการใช้งานแบบยึดบนพื้นผิว (SMD/SMT) ออกแบบมาเพื่อให้ทนทานต่อสภาพแวดล้อมที่รุนแรง โดยมีช่วงอุณหภูมิการทำงานทางอุตสาหกรรมที่ -40°C ถึง +85°C
โมดูลแม่เหล็กอัตราส่วน 1:1 นี้เป็นไปตามข้อกำหนด IEEE 802.3 โดยสมบูรณ์ เป็นโซลูชันที่ได้รับการพิสูจน์แล้วเพื่อให้มั่นใจในความสมบูรณ์ของสัญญาณที่แข็งแกร่งและการแยกสัญญาณไฟฟ้าที่เหนือกว่า วิศวกรนำมาใช้กันอย่างแพร่หลายเพื่อใช้ในระบบควบคุมอุตสาหกรรม เราเตอร์ระดับองค์กร สวิตช์เครือข่าย และมาเธอร์บอร์ดโทรคมนาคมที่ต้องอยู่ภายใต้อุณหภูมิที่สูงเกินไป
ลักษณะทางไฟฟ้าต่อไปนี้มีผลใช้ที่+25°C เว้นแต่จะระบุไว้เป็นอย่างอื่น.
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| อุณหภูมิในการทำงาน | -40°ซ ถึง +85°ซ |
| เปลี่ยนอัตราส่วน | 1:1 ±2% |
| ขั้ว | ตามแผนผัง |
| การสูญเสียการแทรก | 100 กิโลเฮิร์ตซ์: สูงสุด −1.2 เดซิเบล; 1–125 MHz: สูงสุด −0.2 − 0.002·f^1.4 dB |
| การสูญเสียผลตอบแทน (Z OUT = 100 โอห์ม ± 15%) | 0.1–40 MHz: −16 dB นาที; 40–100 MHz: −10 + 20·LOG10(f/80 MHz) dB นาที |
| ตัวเหนี่ยวนำ (OCL), ด้านมีเดีย | ขั้นต่ำ 350 µH |
| เงื่อนไขการทดสอบ OCL | 100 kHz, 100 mVrms พร้อมไบแอส DC 8 mA |
| Crosstalk, ช่องที่อยู่ติดกัน | 1 เมกะเฮิรตซ์: −50 เดซิเบล นาที; 10–100 MHz: −55 + 22·LOG10(f/10) dB นาที |
| อัตราส่วนการปฏิเสธโหมดทั่วไป | 2 เมกะเฮิรตซ์: −50 เดซิเบล นาที; 30–200 MHz: −15 + 20·LOG10(f/200) dB นาที |
| การแยกอินพุต-เอาต์พุต | 1,500 VRMS ขั้นต่ำ @ 60 วินาที |
HX5084NLT ได้รับการออกแบบมาเพื่อการผลิตในปริมาณมากและความน่าเชื่อถือในระยะยาว
HX5084NLT เหมาะอย่างยิ่งสำหรับระบบที่ใช้อีเทอร์เน็ตซึ่งต้องการแม่เหล็กขนาดกะทัดรัด เชื่อถือได้ และเกรดอุตสาหกรรม
การใช้งานทั่วไปได้แก่:
สำหรับวิศวกรผลิตภัณฑ์และทีมจัดซื้อ HX5084NLT มีความโดดเด่นเนื่องจากมีการผสมผสานกันอย่างลงตัวความเข้ากันได้มาตรฐาน 1,000Base-Tกับความทนทานต่ออุณหภูมิอุตสาหกรรมและความสะดวกในการประกอบ SMT. ทำให้มีประโยชน์อย่างยิ่งในการออกแบบที่มีพื้นที่บอร์ดจำกัดแต่ความน่าเชื่อถือไม่ลดลง
ประสิทธิภาพการสูญเสียการส่งคืนที่แข็งแกร่ง ครอสทอล์ค และประสิทธิภาพการปฏิเสธโหมดทั่วไปช่วยสนับสนุนการส่งสัญญาณที่สะอาด ในขณะที่ระดับการแยก 1500 VRMS จะเพิ่มการป้องกันอีกชั้นพิเศษสำหรับการรวมระบบ
ใช่. HX5084NLT ได้รับการออกแบบมาเพื่อ1000Base-T กิกะบิตอีเธอร์เน็ตแอปพลิเคชันและตรงตามอีอีอี 802.3ข้อมูลจำเพาะ
ช่วงอุณหภูมิในการทำงานคือ-40°ซ ถึง +85°ซทำให้เหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรมและอุณหภูมิกว้าง
ใช่. มันคือกหม้อแปลง LAN แบบยึดพื้นผิว (SMT)ซึ่งรองรับการประกอบ PCB อัตโนมัติและเค้าโครงขนาดกะทัดรัด
ใช่. HX5084NLT คือเป็นไปตามข้อกำหนด RoHS.
การแยกอินพุต-เอาท์พุตคือขั้นต่ำ 1,500 VRMS เป็นเวลา 60 วินาที.
