รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: RoHS
หมายเลขรุ่น: L834-1K1T-S7
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 65/780 ชิ้น
ราคา: $0.6-$1.0
รายละเอียดการบรรจุ: เทปและรีล (65X12=780)
เวลาการส่งมอบ: 3-5 วัน
เงื่อนไขการชำระเงิน: D/A,D/P
สามารถในการผลิต: 5kk/เดือน
ประเภทสินค้า: |
แม็กแจ็ค Gigabit RJ45 |
พี/เอ็น: |
L834-1K1T-S7 |
ความเร็ว: |
1,000BASE-T |
สีแอลอีดี: |
วายจี/จี |
การกำหนดค่าพอร์ต: |
แท็บลง |
โปรไฟล์ความสูง: |
กลางระนาบ |
แท็บอีเอ็มไอ: |
ใช่ |
เป็นไปตามข้อกำหนด Rohs: |
ใช่ |
ประเภทสินค้า: |
แม็กแจ็ค Gigabit RJ45 |
พี/เอ็น: |
L834-1K1T-S7 |
ความเร็ว: |
1,000BASE-T |
สีแอลอีดี: |
วายจี/จี |
การกำหนดค่าพอร์ต: |
แท็บลง |
โปรไฟล์ความสูง: |
กลางระนาบ |
แท็บอีเอ็มไอ: |
ใช่ |
เป็นไปตามข้อกำหนด Rohs: |
ใช่ |

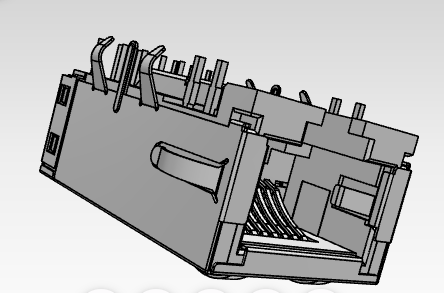

Bel Fuse L834-1K1T-S7 เป็น MagJack ระดับพรีเมียมและประสิทธิภาพสูงที่ออกแบบมาสำหรับแอปพลิเคชัน Gigabit Ethernet (1000BASE-T) ออกแบบมาเพื่อการออกแบบที่มีพื้นที่จำกัด ตัวเชื่อมต่อ 1x1 แบบ Tab Down แบบ Low Profile / Mid-Plane RJ45 มีแม่เหล็กในตัวที่ลดรอยเท้า PCB ปรับปรุงความสมบูรณ์ของสัญญาณ และรับประกันการปฏิบัติตามข้อกำหนด EMI ที่แข็งแกร่ง
ติดตั้ง LED สีเหลือง-เขียว/เขียว (YG/G) ในตัวเพื่อการระบุสถานะเครือข่ายที่ชัดเจน และแท็บ EMI ที่ทนทานเพื่อการป้องกันเสียงรบกวนที่เหนือกว่า L834-1K1T-S7 มีความน่าเชื่อถือสูงสำหรับเครือข่ายองค์กร โทรคมนาคม และแอปพลิเคชันคอมพิวเตอร์อุตสาหกรรม เป็นไปตามข้อกำหนด RoHS อย่างสมบูรณ์และได้รับการยอมรับจาก UL
หากคุณกำลังมองหา1000BASE-T แม็กแจ็ค 1x1ตัวเชื่อมต่อที่มีขนาดกะทัดรัดและฟังก์ชันแม่เหล็กในตัวL834-1K1T-S7นำเสนอความสมดุลในทางปฏิบัติระหว่างประสิทธิภาพและความเรียบง่ายในการออกแบบ
MagJack นี้มีประโยชน์อย่างยิ่งเมื่อคุณต้องการ:
| ข้อมูลจำเพาะ | ค่า |
|---|---|
| หมายเลขชิ้นส่วนของผู้ผลิต | L834-1K1T-S7 |
| ประเภทสินค้า | MagJacks (ICM) |
| จำนวนพอร์ต | 1 × 1 (พอร์ตเดียว) |
| ความเร็วอีเทอร์เน็ต | 1000BASE-T (กิกะบิตอีเธอร์เน็ต) |
| การกำหนดค่าพอร์ต | แท็บลง |
| โปรไฟล์ความสูง | ระนาบกลาง / โปรไฟล์ต่ำ (NanoJack) |
| ไฟ LED แสดงสถานะ | มี (YG/G – ซ้าย: เขียว ขวา: สองสี เหลืองและเขียว) |
| คะแนน PoE | ไม่ใช่ PoE |
| ประเภทการติดตั้ง | ตัวยึดทะลุรู (THT) |
| อุณหภูมิในการทำงาน | 0°C ถึง +70°C (เกรดเชิงพาณิชย์) |
| แท็บ EMI | ใช่ |
| OCL (ตัวเหนี่ยวนำวงจรเปิด) | ต่ำสุด 350µH (@ 100kHz, 100mV, ไบแอส DC 8mA) |
| แรงดันไฟฟ้าแยก (HIPOT) | 1500 Vrms (ตามมาตรฐาน IEEE 802.3) |
| การชุบหน้าสัมผัส | ทองคำหนัก 30 ไมโครนิ้ว |
| เป็นไปตามข้อกำหนด RoHS | ใช่ |
| การรับรอง | ได้รับการรับรองจาก UL (#E196366 และ E169987) เป็นไปตามมาตรฐาน FCC |
| แอปพลิเคชัน | อุปกรณ์เครือข่ายกิกะบิตอีเทอร์เน็ต |
| อุปกรณ์ทั่วไป | สวิตช์ เราเตอร์ อุปกรณ์อีเธอร์เน็ตอุตสาหกรรม ระบบฝังตัว อุปกรณ์เครือข่าย |
| แม่เหล็กแบบบูรณาการ | ใช่ |
| การป้องกัน | ป้องกัน RJ45 พร้อมแท็บ EMI |
| ประเภทตัวเชื่อมต่อ | RJ45 MagJack พร้อมแม่เหล็กในตัว |
| มาตรฐานอีเทอร์เน็ต | IEEE 802.3ab 1000BASE-T |
| การติดตั้ง PCB | การบัดกรีแบบทะลุผ่านรู |
| การปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อม | RoHS ปราศจากสารตะกั่ว |
| ความพร้อมใช้งานเชิงพาณิชย์ | เหมาะสำหรับ OEM, ODM และการออกแบบทดแทน |
| พารามิเตอร์ | เงื่อนไขการทดสอบ / ช่วงความถี่ | ข้อมูลจำเพาะ |
|---|---|---|
| เครือข่ายที่รองรับ | — | Gigabit Ethernet (4 ช่อง: TP1, TP2, TP3, TP4) |
| เปลี่ยนอัตราส่วน | ทั้งหมด 4 ช่อง | 1CT : 1CT ±2% |
| ตัวเหนี่ยวนำวงจรเปิด (OCL) | 100kHz, 100mVrms, ไบแอส DC 8mA (0°C ถึง +70°C) | ต่ำสุด 350µH |
| การสูญเสียการแทรก | 0.1MHz – 1MHz | -1.1dB สูงสุด |
| 1เมกะเฮิร์ตซ์ – 65เมกะเฮิร์ตซ์ | -0.5dB สูงสุด | |
| 65MHz – 100MHz | -0.8dB สูงสุด | |
| 100MHz – 125MHz | -1.2dB สูงสุด | |
| การสูญเสียผลตอบแทน (ขั้นต่ำ @ 100Ω ±15%) | 0.5MHz – 40MHz | -18dB นาที |
| 40เมกะเฮิรตซ์ – 100เมกะเฮิรตซ์ | -12 + 20LOG(f/80MHz) เดซิเบล นาที | |
| การปฏิเสธ CM ถึง CM | 100กิโลเฮิร์ตซ์ – 100เมกะเฮิร์ตซ์ | -30dB นาที |
| การปฏิเสธ CM ถึง DM | 100กิโลเฮิร์ตซ์ – 100เมกะเฮิร์ตซ์ | -35dB นาที |
| ครอสทอล์ค | 1เมกะเฮิรตซ์ – 100เมกะเฮิรตซ์ | -30dB นาที |
| แรงดันไฟฟ้าแยก (HIPOT) | ผ่านการทดสอบการผลิต 100% (ตามมาตรฐาน IEEE 802.3) | 1500Vrms |
ที่L834-1K1T-S7 แม็กแจ็คเหมาะสำหรับอุปกรณ์ที่ใช้อีเธอร์เน็ตหลากหลายประเภท ได้แก่ :
L834-1K1T-S7 MagJack คือโมดูลตัวเชื่อมต่อแบบรวม 1000BASE-T 1x1 พร้อม LED YG/G, การออกแบบแบบแท็บดาวน์, ความสูงแบบต่ำ, แท็บ EMI, การติดตั้งแบบรูทะลุ และการปฏิบัติตามข้อกำหนด RoHS
L834-1K1T-S7คือแม็กแจ็ค (ICM)ออกแบบมาสำหรับ1000BASE-T กิกะบิตอีเธอร์เน็ตแอปพลิเคชันด้วยการกำหนดค่าพอร์ต 1X1.
ใช่. ที่L834-1K1T-S7 แม็กแจ็ครวมถึงไฟ LED YG/Gสำหรับแสดงสถานะพอร์ต
ไม่ ส่วนนี้จัดอยู่ในประเภทไม่ใช่ PoE.
มันใช้กยึดผ่านรูออกแบบ.
ใช่L834-1K1T-S7เป็นเป็นไปตามข้อกำหนด RoHS.
