รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: SGS, UL,CE, ISO9001:2008,REACH
หมายเลขรุ่น: LPJ46204AENL
เอกสาร: LPJ46204AENL.pdf
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 50/500/1000/25K
ราคา: $1.1-$4.5
รายละเอียดการบรรจุ: ถาด
เวลาการส่งมอบ: ในเรือสต็อกวันนี้
เงื่อนไขการชำระเงิน: TT, Net30/60/90 วัน
สามารถในการผลิต: 208K/เดือน
หมายเลขชิ้นส่วน: |
LPJ46204AENL |
ประเภทตัวเชื่อมต่อ: |
แจ็คหลายพอร์ต RJ45 |
แบรนด์ที่เข้ากันได้: |
ชีพจร |
จำนวนพอร์ต: |
1x4 |
สลัก: |
ลง |
อัตราข้อมูล: |
100Base-T |
โพอี: |
ไม่ใช่ |
ตัวเลือก LED: |
กับ |
แท็บ EML: |
กับ |
ประเภทการติดตั้ง: |
tht |
ประเภทบัดกรี: |
คลื่น |
ช่วงอุณหภูมิในการทำงาน: |
0 ° C ถึง +70 ° C |
หมายเลขชิ้นส่วน: |
LPJ46204AENL |
ประเภทตัวเชื่อมต่อ: |
แจ็คหลายพอร์ต RJ45 |
แบรนด์ที่เข้ากันได้: |
ชีพจร |
จำนวนพอร์ต: |
1x4 |
สลัก: |
ลง |
อัตราข้อมูล: |
100Base-T |
โพอี: |
ไม่ใช่ |
ตัวเลือก LED: |
กับ |
แท็บ EML: |
กับ |
ประเภทการติดตั้ง: |
tht |
ประเภทบัดกรี: |
คลื่น |
ช่วงอุณหภูมิในการทำงาน: |
0 ° C ถึง +70 ° C |

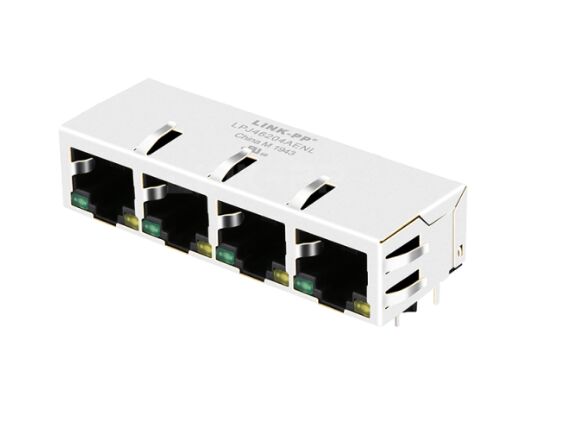

LPJ46204AENL เป็นคอนเน็กเตอร์ RJ45 แบบ 1x4 พอร์ต แบบทะลุรู (through-hole) พร้อมวงจรรวมแม่เหล็กสำหรับ Ethernet 10/100 Base-TX เหมาะสำหรับ SOHO, LOM, ฮับ และสวิตช์
ด้วยการออกแบบการติดตั้งแบบทะลุรู (through-hole mounting design), การวางแนว 90 องศา (90° right-angle orientation), รูปแบบการติดตั้ง PCB แบบเข้าด้านข้าง (side entry PCB mount style), และไฟแสดงสถานะ LED สีเขียว/เหลือง (green/yellow LED indicators), LPJ46204AENL ถูกออกแบบมาเพื่อการใช้งานจริงในอุปกรณ์ SOHO, ระบบ LAN-on-Motherboard (LOM), ฮับ และสวิตช์การกำหนดค่า: 1x4 Multi-port (Quad) สำหรับการออกแบบที่มีความหนาแน่นสูงวงจรรวมแม่เหล็ก:IEEE 802.3, RoHS, ULการวางแนว:
มุม 90 องศา (มุมขวา) พร้อมการเข้าด้านข้างสำหรับการติดตั้ง PCB แบบโปรไฟล์ต่ำไฟแสดงสถานะ: มีแท็บ EMI เพื่อให้แน่ใจว่าเข้ากันได้ทางแม่เหล็กไฟฟ้าที่เหนือกว่าการป้องกันที่แข็งแกร่ง: มีแท็บ EMI เพื่อให้แน่ใจว่าเข้ากันได้ทางแม่เหล็กไฟฟ้าที่เหนือกว่าความทนทาน: การชุบทอง (6 ไมโครนิ้ว) บนหน้าสัมผัสเพื่อการนำไฟฟ้าในระยะยาวข้อมูลจำเพาะของ LPJ46204AENL 10/100 Base-TX ICMsรายการข้อมูลจำเพาะ
| การป้องกัน | พร้อมแท็บ EMI |
|---|---|
| LED | |
| ตัวล็อค | ลง |
| อุณหภูมิการทำงาน | 0°C ถึง 70°C |
| การปฏิบัติตามข้อกำหนด | IEEE 802.3, RoHS, UL |
| LPJ46204AENL RJ45 1x4 | ประสิทธิภาพทางไฟฟ้า |
| LPJ46204AENL ถูกสร้างขึ้นเพื่อรองรับประสิทธิภาพ Ethernet ที่เสถียรในช่วงความถี่ Fast Ethernet ที่เกี่ยวข้อง คุณสมบัติทางไฟฟ้าเหมาะสำหรับการออกแบบที่ต้องการความสมบูรณ์ของสัญญาณที่สม่ำเสมอและการแยกที่เชื่อถือได้ | ข้อมูลจำเพาะทางไฟฟ้าที่ 25°C |
| 1. อัตราส่วนรอบ (±2%): | TX = 1CT:1CT |
| RX = 1CT:1CT | 2. ความเหนี่ยวนำวงจรเปิด (OCL): |
| 350 µH ขั้นต่ำ @ 100 kHz, 0.1 V, 8 mA DC Bias | 3. การสูญเสียการแทรก: |
| 1 ถึง 100 MHz: -1.0 dB สูงสุด | 4. การสูญเสียผลตอบแทน: |
| 1 ถึง 30 MHz: -16 dB ขั้นต่ำ | |
| 60 ถึง 80 MHz: -10 dB ขั้นต่ำ | 5. การครอสทอล์ค: |
|
|
|
|
60 ถึง 100 MHz: -30 dB ขั้นต่ำ
6. การปฏิเสธโหมดร่วม:
1 ถึง 50 MHz: -40 dB ขั้นต่ำ
1500V AC, 6S, 1mAเอกสารข้อมูล LPJ46204AENL RJ45 Magjack:
เอกสารข้อมูลคอนเน็กเตอร์ LPJ46204AENL RJ45 - แผนภาพวงจรเอกสารข้อมูลคอนเน็กเตอร์ LPJ46204AENL RJ45 - เค้าโครง PCB ที่แนะนำ
รายละเอียดทางกลและวัสดุของแจ็ค RJ45 แบบหลายพอร์ต
0.533 นิ้ว / 13.55 มม.
2.328 นิ้ว / 59.12 มม.
เทอร์โมพลาสติก UL94V-0หน้าสัมผัส / โล่:
|
|
ทอง, อย่างน้อย 6 ไมโครนิ้วในบริเวณหน้าสัมผัส
