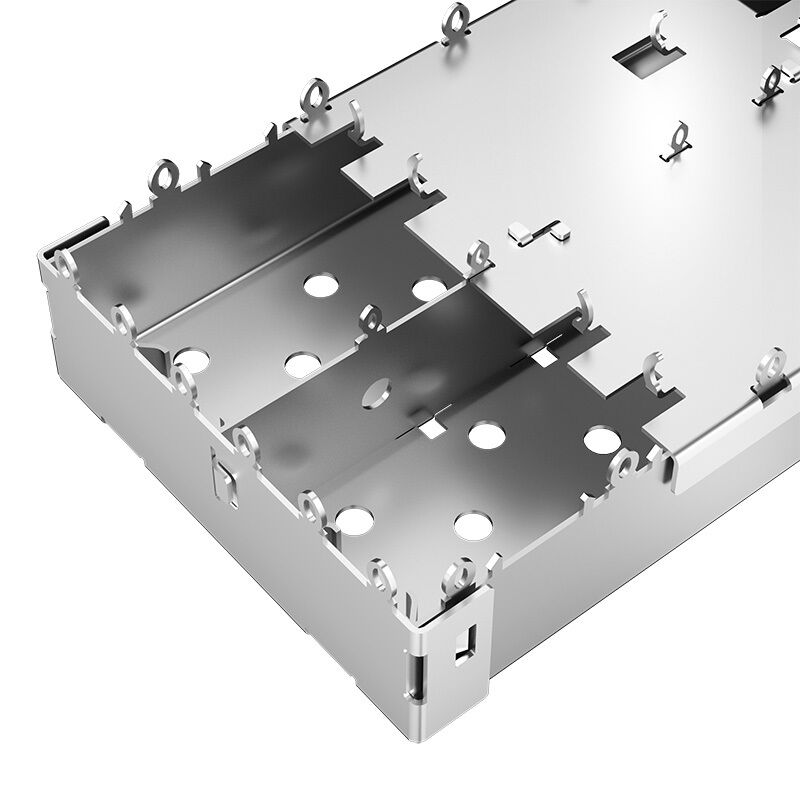

LP12AC02000B สองพอร์ต 1x2 กด Fit SFP Cage โดยไม่มี Lightpipes


LP12AC02000B เป็นกรง SFP 1x2 แบบปรับสื่อ พร้อมนิ้วสปริง EMI สร้างจากเหล็กทองแดงเคลือบด้วยนิกเกิล ความสอดคล้องกับ SFP มาตรฐาน 4Gb/s ไม่มีเครื่องระบายความร้อนและบรรจุตู้สําหรับการบูรณาการพอร์ตตัวรับสัญญาณออปติกคอมพัคต์.

LP12AC02000B 1x2 SFP Cage With EMI Spring Finger ภาพรวม

LP12AC02000B คือกรง SFP แบบ 1x2 แบบมาตรฐานที่มีการออกแบบ EMI Spring finger shielding, พัฒนาสําหรับการใช้งานอินเตอร์เฟซเครื่องรับสัญญาณออปติกที่สามารถติดต่อได้อย่างคอมพัคต์ที่ต้องการการยึดยึดกลไกที่น่าเชื่อถือ, ความต่อเนื่องของการติดดินที่มั่นคงและการยับยั้งการแทรกแซงทางแม่เหล็กไฟฟ้าที่ดีขึ้น.

ผลิตจากสารสกัดทองแดงเคลือบ nickelและออกแบบด้วยปลายสปินที่สอดคล้องกับปริมาตรการพิมพ์, กรง SFP สองประตูนี้ให้ผลงานการติดตั้ง PCB ที่ทนทานในขณะที่ทําให้การประกอบแบบอัตโนมัติขนาดใหญ่ง่ายขึ้นนิ้วสปริง EMI ที่บูรณาการของมันเพิ่มการสัมผัส conductive ระหว่างกรงและแผ่น bezel, ช่วยลดการรั่วไหลของ EMI ในอุปกรณ์สื่อสาร

ด้วยอัตราการใช้งานที่แนะนําสูงสุด 4Gb/s,ไม่มีหลอดไฟ,ไม่มีเครื่องระบายความร้อนที่ติดตั้งและความกว้างระยะอุณหภูมิการทํางาน -55°C ถึง +105°C, LP12AC02000B เหมาะสําหรับบอร์ดโทรคมนาคม เครื่องแปลงสื่อใยไฟเบอร์ อุปกรณ์ Ethernet อุตสาหกรรมและอุปกรณ์อัพลิงก์ออปติก SFP มาตรฐานที่ต้องการประสิทธิภาพพื้นที่และความมั่นคงในการป้องกัน.

รายละเอียดของ 1x2 Press Fit SFP Cage

LP12AC02000B กรง SFPการวาด -การจัดวาง PCB ที่แนะนํา

ปริมาตรกลและการออกแบบ

LP12AC02000B ผลิตด้วยการควบคุมมิติที่แม่นยํา เพื่อให้แน่ใจว่าการจัดตั้งการใส่ที่มั่นคงและความสอดคล้องที่น่าเชื่อถือกับแพลตฟอร์มฮาร์ดแวร์มืออาชีพ:

• ความสูงของส่วนประกอบ:9.75 มิลลิเมตร
• ความกว้างของส่วนประกอบ:28.75 มิลลิเมตร
• ความยาวรวมของชุด:50.00 มม.
• กว้างของหลุมเชื่อม:Ø0.95 ± 0.05 mm (12 ตําแหน่ง) Ø1.05 ± 0.05 mm (18 ตําแหน่ง)
• การป้องกัน EMI:นิ้วสปริง EMI ที่บูรณาการให้สัมผัสเบเซลแบบนําต่อเนื่องเพื่อการยับยั้งไฟฟ้าแม่เหล็กที่ดีขึ้น
• การใช้งาน PCB:แนะนําสําหรับการใช้งาน PCB ข้างเดียวที่มีโซนการปิดส่วนประกอบที่กําหนดไว้
• ความอดทนทั่วไป:X ± 020, XX ± 015, XXX ± 010

LP12AC02000B 1x2 SFP Cage รายละเอียดการบรรจุ

เพื่อให้แน่ใจว่าความสม่ําเสมอของมิติและการป้องกันทางกลระหว่างการเก็บรักษา, การจัดการภายในและการขนส่งของจํานวนมากLP12AC02000B จําหน่ายในบรรจุตู้อุตสาหกรรมมาตรฐานที่เหมาะสําหรับการผลิต OEM และการจัดการคลังสินค้า.

• ประเภทบรรจุ:กล่องบรรจุ
• จํานวนต่อตู้:28 PCS
• การตั้งค่าตู้:8 ตะกร้าที่วางกัน
• จํานวนรวมต่อกล่อง:224 PCS
• การตั้งทิศทางของตู้:การหมุน 180 ° ให้เปลี่ยนกัน เพื่อเพิ่มความมั่นคงในการสตั๊ก
• ขนาดกระเป๋ากล่องภายนอก:ขนาดความหนา

This packaging arrangement helps minimize deformation risk of the EMI spring structure during shipment while improving counting efficiency and production line material control for volume assembly environments.
