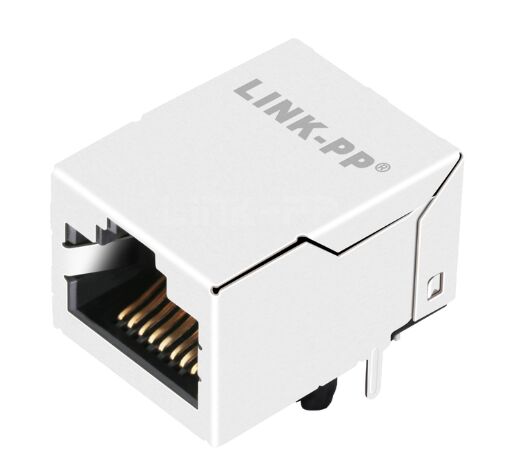

LPJE501DNL 1x1 ผ่านหลุม RJ45 แจ็คโมดูเลอร์โดยไม่มีแม่เหล็ก


LPJE501DNL เป็นโมดูลาร์แจ็ค RJ45 แบบ 8P8C พอร์ตเดียวที่ไม่มีแมกเนติกในตัว มีสลักแบบหงายขึ้น ไม่มี LED, เข้าด้านข้างมุมฉาก, ติดตั้งแบบรูทะลุ และโครงสร้างแบบมีชีลด์สำหรับแอปพลิเคชัน Ethernet อุตสาหกรรม 10/100/1000 Base-T


LPJE501DNL โมดูลาร์แจ็ค RJ45 แบบ 8P8C คุณสมบัติ

1. อินเทอร์เฟซ Ethernet มาตรฐาน 8P8C แบบพอร์ตเดียว

LPJE501DNL ใช้สถาปัตยกรรม RJ45 แบบ 8 ตำแหน่ง 8 หน้าสัมผัสสากล เข้ากันได้กับระบบสายเคเบิล Ethernet กระแสหลักสำหรับการส่งข้อมูลเครือข่าย 10/100/1000 Base-T

2. การติดตั้ง PCB แบบรูทะลุเพื่อความแข็งแรงระดับอุตสาหกรรม

เมื่อเทียบกับคอนเนคเตอร์ SMT ที่เปราะบาง หมุดบัดกรีแบบรูทะลุให้แรงเสียบที่แข็งแรงกว่าและความน่าเชื่อถือของบัดกรีในระยะยาวที่ดีกว่าภายใต้การสั่นสะเทือน

3. ตัวเรือนคอนเนคเตอร์แบบมีชีลด์สำหรับการควบคุม EMI

ชีลด์ทองเหลืองพร้อมการชุบดีบุกช่วยลดการรบกวนทางแม่เหล็กไฟฟ้า โดยเฉพาะอย่างยิ่งใน:

• แผงควบคุมอุตสาหกรรม,
• เทอร์มินัลสื่อสาร,
• อุปกรณ์สวิตช์,
• การติดตั้งที่มีสัญญาณรบกวนทางไฟฟ้าสูง

4. ความเข้ากันได้กับการออกแบบแมกเนติกภายนอก

เนื่องจากไม่มีหม้อแปลงรวมอยู่ในตัวเรือนแจ็ค วิศวกรสามารถปรับแต่ง:

• ตำแหน่งหม้อแปลงแยก LAN,
• การเลือกโช้คโหมดทั่วไป,
• กลยุทธ์การป้องกันไฟกระชาก,
• การจัดการอิมพีแดนซ์ของร่องรอย PHY

5. ทนอุณหภูมิได้กว้าง

ให้คะแนนตั้งแต่ -40°C ถึง +85°C เหมาะสำหรับฮาร์ดแวร์เครือข่ายทั้งเชิงพาณิชย์และอุตสาหกรรม

ข้อมูลจำเพาะทางเทคนิค

ภาพวาดคอนเนคเตอร์ RJ45 แบบพอร์ตเดียว LPJE501DNL

ทำไมวิศวกรถึงเลือกแจ็ค RJ45 ที่ไม่มีแมกเนติก

เมื่อเลือกคอนเนคเตอร์ Ethernet PCB นักออกแบบหลายคนไม่ต้องการแจ็คแมกเนติกในตัวขนาดใหญ่ แต่ต้องการ:

• โปรไฟล์คอนเนคเตอร์ที่ต่ำลง,
• โครงสร้างภายในที่เรียบง่ายขึ้น,
• ต้นทุน BOM ที่ลดลง,
• อิสระในการออกแบบหม้อแปลงที่กำหนดเอง,
• และการเดินสัญญาณที่ง่ายขึ้นรอบวงจร LAN เฉพาะ

LPJE501DNL ได้รับการพัฒนาขึ้นโดยเฉพาะสำหรับสถาปัตยกรรมเมนบอร์ด Ethernet ประเภทนี้

ข้อได้เปรียบทางวิศวกรรมหลัก


1. ไม่มีแมกเนติกในตัว

• ให้อิสระในการออกแบบหม้อแปลง/โช้คภายนอก
• เหมาะสำหรับเลย์เอาต์ PHY Ethernet ที่กำหนดเอง


2. ตัวเรือนโลหะแบบมีชีลด์

• ปรับปรุงการปราบปราม EMI
• ช่วยรักษาเสถียรภาพของสัญญาณในอุปกรณ์อุตสาหกรรม


3. การติดตั้งแบบรูทะลุ THT

• การยึด PCB ที่แข็งแรงกว่าแจ็คโมดูลาร์ SMT
• เหมาะสำหรับสภาพแวดล้อมที่มีการเสียบสายเคเบิลซ้ำๆ


4. สลักหงายขึ้น + เข้าด้านข้างมุมฉาก

• ความเข้ากันได้กับตู้แนวนอนมาตรฐาน
• เข้าถึง RJ45 ที่แผงด้านหลังได้ง่าย


5. การออกแบบที่ไม่มี LED

• แผงด้านหน้าสะอาดตาขึ้น
• ลดความซับซ้อนของส่วนประกอบภายใน

คำถามที่พบบ่อยเกี่ยวกับโมดูลาร์แจ็ค RJ45 LPJE501DNL

1. "ไม่มีแมกเนติกในตัว" หมายความว่าอย่างไร?

หมายความว่าคอนเนคเตอร์ RJ45 ไม่ได้มีหม้อแปลงแยก Ethernet หรือโช้คโหมดทั่วไปอยู่ภายในตัวเรือนแจ็ค ส่วนประกอบแมกเนติกเหล่านั้นได้รับการออกแบบแยกต่างหากบน PCB

2. LPJE501DNL เหมาะสำหรับ Gigabit Ethernet หรือไม่?

ใช่ รองรับแอปพลิเคชันเครือข่าย Ethernet 10/100/1000 Base-T

3. LPJE501DNL มีชีลด์หรือไม่?

ใช่ ใช้ตัวเรือนโลหะทองเหลืองแบบมีชีลด์พร้อมการชุบดีบุกเพื่อปรับปรุงความต้านทาน EMI

4. LPJE501DNL มีไฟแสดงสถานะ LED หรือไม่?

ไม่ รุ่นนี้ออกแบบมาโดยไม่มี LED

5. LPJE501DNL เข้ากันได้กับ YKU-8208ENL หรือไม่?

ใช่ มีการใช้งานอย่างแพร่หลายในฐานะส่วนทดแทนที่เข้ากันได้ทั้งทางกลและทางไฟฟ้า
