รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง, จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,ROHS,Reach,ISO
หมายเลขรุ่น: LPJG49883A92NL
เอกสาร: LPJG49883A92NL.pdf
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 10 ชิ้น
ราคา: $0.6-$2.2
รายละเอียดการบรรจุ: T&R
เวลาการส่งมอบ: ในเรือสต็อกภายใน 3 วัน
เงื่อนไขการชำระเงิน: TT, NET30 / 60/90 วัน, Western Union
สามารถในการผลิต: 5kk/เดือน
หมายเลขชิ้นส่วน: |
LPJG49883A92NL |
ประเภทตัวเชื่อมต่อ: |
RJ45 (10P8C) |
ประเภทสินค้า: |
เครื่องเชื่อม RJ45 หลายประตู |
จำนวนพอร์ต: |
1x4 |
สลัก: |
ขึ้น |
อัตราข้อมูล: |
1,000BASE-T |
โพอี: |
ไม่ใช่ |
ตัวเลือก LED: |
กับ |
แท็บ EML: |
กับ |
ประเภทการติดตั้ง: |
tht |
ประเภทบัดกรี: |
คลื่น |
ช่วงอุณหภูมิในการทำงาน: |
-40°ซ ถึง +85°ซ |
หมายเลขชิ้นส่วน: |
LPJG49883A92NL |
ประเภทตัวเชื่อมต่อ: |
RJ45 (10P8C) |
ประเภทสินค้า: |
เครื่องเชื่อม RJ45 หลายประตู |
จำนวนพอร์ต: |
1x4 |
สลัก: |
ขึ้น |
อัตราข้อมูล: |
1,000BASE-T |
โพอี: |
ไม่ใช่ |
ตัวเลือก LED: |
กับ |
แท็บ EML: |
กับ |
ประเภทการติดตั้ง: |
tht |
ประเภทบัดกรี: |
คลื่น |
ช่วงอุณหภูมิในการทำงาน: |
-40°ซ ถึง +85°ซ |

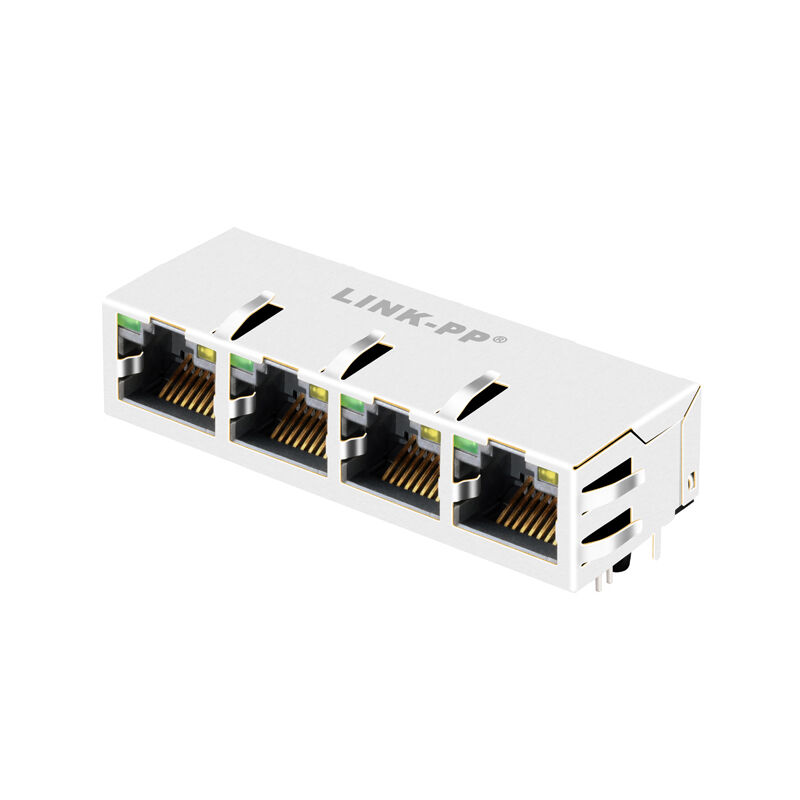

LPJG49883A92NL คือ คอนเน็กเตอร์ RJ45 แบบหลายพอร์ต 1x4 พร้อมแม่เหล็กในตัว ออกแบบมาสำหรับแอปพลิเคชัน Ethernet 1000Base-T ผสานรวมอินเทอร์เฟซ RJ45, ส่วนประกอบแม่เหล็ก, การป้องกันด้วยสปริงนิ้ว EMI, และ ไฟแสดงสถานะ LED ในโซลูชันเดียวที่กะทัดรัด ช่วยลดความซับซ้อนของการวาง PCB, ปรับปรุงความสมบูรณ์ของสัญญาณ และรองรับการเชื่อมต่อเครือข่ายที่เชื่อถือได้ ตามแบบวาด รุ่นนี้สร้างขึ้นสำหรับแอปพลิเคชันที่ไม่ใช่ PoE และใช้การกำหนดค่า แบบ latch-up พร้อม ตัวเลือก LED สีเขียว/เหลือง.
ที่ 25°C, LPJG49883A92NL มีข้อมูลประสิทธิภาพดังนี้:
1. อัตราส่วนรอบ: 1CT:1CT ±5%
2. OCL: 350uH ขั้นต่ำ @100KHz, 0.1V, 8mA DC bias
3. การสูญเสียการแทรก: -1.2 dB สูงสุด จาก 1–100MHz
4. การสูญเสียผลตอบแทน:
5. การครอสทอล์ค: -30 dB ขั้นต่ำ จาก 1–100MHz
6. การปฏิเสธโหมดร่วม: -30 dB ขั้นต่ำ จาก 1–100MHz
7. การแยกฝั่ง PHY ไปยังฝั่งสาย: 1500Vrms
8. ช่วงอุณหภูมิการทำงาน: -40°C ถึง +85°C
| หมวดหมู่ | ข้อมูลจำเพาะ |
|---|---|
| หมายเลขชิ้นส่วน | LPJG49883A92NL |
| ประเภทผลิตภัณฑ์ | คอนเน็กเตอร์ RJ45 แบบหลายพอร์ตพร้อมแม่เหล็กในตัว |
| การกำหนดค่าพอร์ต | 1 × 4 (สี่พอร์ต) |
| ประเภทคอนเน็กเตอร์ | RJ45 (10P8C) |
| ความเร็ว Ethernet | 1000Base-T (Gigabit Ethernet) |
| การรองรับ PoE | ไม่ใช่ PoE |
| ทิศทางการล็อค | ล็อคขึ้น |
| ไฟแสดงสถานะ LED | เขียว / เหลือง |
| การป้องกัน | มีฉนวนป้องกันด้วยสปริงนิ้ว EMI |
| ประเภทการติดตั้ง | Through-Hole (ติดตั้ง PCB) |
| อุณหภูมิการทำงาน | -40°C ถึง +85°C |
| การปฏิบัติตามข้อกำหนด |
IEEE 802.3, RoHS |
| พารามิเตอร์ | ค่า |
|---|---|
| ความยาว | 25.25 มม. |
| ความกว้าง | 59.2 มม. |
| ความสูง | 13.50 มม. |
| วัสดุตัวเรือน | PBT + ใยแก้ว 30% (UL94V-0) |
| วัสดุหน้าสัมผัส | ทองเหลืองฟอสเฟอร์ |
| วัสดุป้องกัน | สแตนเลส (SUS 304) |
| การชุบหน้าสัมผัส |
ทอง ≥ 6 µin |
| สี | ความยาวคลื่น (nm) | แรงดันไฟฟ้าไปข้างหน้า (VF) | กระแสไฟรั่ว (IR) |
|---|---|---|---|
| เขียว | 565 nm | 1.8 – 2.6 V | ≤ 10 µA |
| เหลือง | 585 nm | 1.8 – 2.6 V | ≤ 10 µA |
