รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO
หมายเลขรุ่น: LPJG4933-7HENL
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 50 ชิ้น
ราคา: $0.6-$1.3
รายละเอียดการบรรจุ: เทปและม้วน (1 กล่อง = 1200 ชิ้น)
เวลาการส่งมอบ: ในเรือสต็อกภายใน 3 วัน
เงื่อนไขการชำระเงิน: TT, NET30 / 60/90 วัน, Western Union
สามารถในการผลิต: 5,000K ชิ้น/เดือน
หมายเลขชิ้นส่วน: |
LPJG4933-7HENL |
ตำแหน่ง/ผู้ติดต่อ: |
10P8C |
สีแอลอีดี: |
เขียว/เหลือง |
จำนวนพอร์ต: |
1x1 |
สลัก: |
ลง |
อัตราข้อมูล: |
1,000BASE-T |
โพอี: |
ไม่ใช่ |
ตัวเลือก LED: |
กับ |
แท็บ EML: |
ปราศจาก |
ประเภทการติดตั้ง: |
tht |
ประเภทบัดกรี: |
คลื่น |
ช่วงอุณหภูมิในการทำงาน: |
-40°ซ ถึง +85°ซ |
หมายเลขชิ้นส่วน: |
LPJG4933-7HENL |
ตำแหน่ง/ผู้ติดต่อ: |
10P8C |
สีแอลอีดี: |
เขียว/เหลือง |
จำนวนพอร์ต: |
1x1 |
สลัก: |
ลง |
อัตราข้อมูล: |
1,000BASE-T |
โพอี: |
ไม่ใช่ |
ตัวเลือก LED: |
กับ |
แท็บ EML: |
ปราศจาก |
ประเภทการติดตั้ง: |
tht |
ประเภทบัดกรี: |
คลื่น |
ช่วงอุณหภูมิในการทำงาน: |
-40°ซ ถึง +85°ซ |

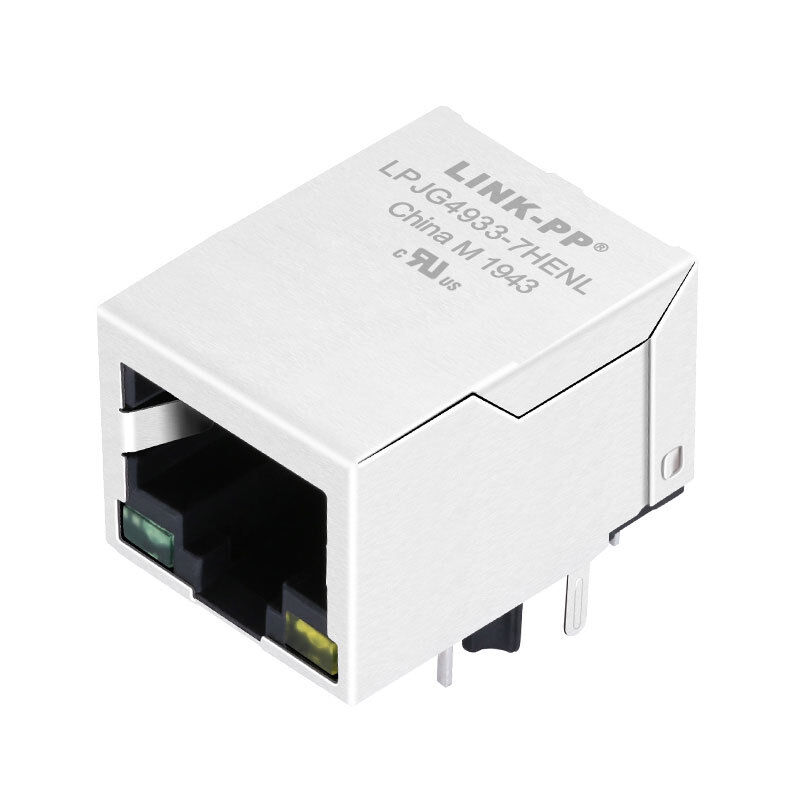

LINK-PP LPJG4933-7HENL คือ คอนเน็กเตอร์ RJ45 พร้อมวงจรรวมแม่เหล็ก 1000 Base-T ออกแบบมาเป็น RJ45 MagJack แบบ 1 พอร์ต 1x1 สำหรับการเชื่อมต่อ Gigabit Ethernet มี การจัดวางแบบคว่ำลง, มุมฉาก, เข้าด้านข้าง, การติดตั้งแบบเจาะรู, และ ไฟแสดงสถานะ LED สีเขียว/เหลือง, พร้อมระบุ โดยไม่มีสปริงนิ้ว EMI ทำให้เป็นตัวเลือกที่ใช้งานได้จริงสำหรับการออกแบบ Ethernet ขนาดกะทัดรัดที่ต้องการวงจรรวมแม่เหล็ก, สถานะการเชื่อมต่อ/กิจกรรมที่ชัดเจน, และการประกอบบนบอร์ดที่มั่นคง
ออกแบบมาสำหรับ Ethernet 10/100/1000 Base-T, LPJG4933-7HENL สร้างขึ้นเพื่อตอบสนอง ข้อกำหนด IEEE 802.3 และรองรับอุณหภูมิการทำงานตั้งแต่ -40°C ถึง +85°C, ทำให้เหมาะสำหรับสภาพแวดล้อมเครือข่ายเชิงพาณิชย์และอุตสาหกรรมที่ต้องการความทนทานสูง
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| หมายเลขชิ้นส่วน | LPJG4933-7HENL |
| ยี่ห้อ | LINK-PP |
| ประเภทคอนเน็กเตอร์ | RJ45 MagJack (วงจรรวมแม่เหล็ก) |
| การกำหนดค่าพอร์ต | 1 × 1 (พอร์ตเดียว) |
| จำนวนตำแหน่ง / หน้าสัมผัส | 10P8C |
| ความเร็ว Ethernet | 10/100/1000 Base-T |
| การใช้งาน | Ethernet (ไม่ใช่ PoE) |
| ประเภทการติดตั้ง | เจาะรู |
| ทิศทาง | มุมฉาก 90° (เข้าด้านข้าง) |
| ประเภทตัวล็อค | คว่ำลง |
| การป้องกัน | มีชีลด์ (ไม่มีสปริงนิ้ว EMI) |
| ไฟแสดงสถานะ LED | เขียว / เหลือง |
| อุณหภูมิการทำงาน | -40°C ถึง +85°C |
| การปฏิบัติตามข้อกำหนด | IEEE 802.3, RoHS |
| การรับรอง UL | E484635 |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| อัตราส่วนรอบ | 1CT:1CT ±5% |
| OCL (ความเหนี่ยวนำวงจรเปิด) | ≥ 350 µH @ 100 kHz, 0.1V, 8mA DC Bias |
| การสูญเสียการแทรก | ≤ -1.2 dB (1–100 MHz) |
| การสูญเสียผลตอบแทน | ≥ -16 dB (1–30 MHz) |
| ≥ -12 dB (30–60 MHz) | |
| ≥ -10 dB (60–80 MHz) | |
| ≥ -8 dB (80–100 MHz) | |
| การครอสทอล์ค | ≥ -30 dB (1–100 MHz) |
| การปฏิเสธโหมดทั่วไป | ≥ -30 dB (1–100 MHz) |
| แรงดันไฟฟ้าแยก | 1500 Vrms (PHY ถึง Line) |
| พารามิเตอร์ | LED สีเขียว | LED สีเหลือง |
|---|---|---|
| ความยาวคลื่นสูงสุด | 565 nm | 585 nm |
| แรงดันไฟฟ้าไปข้างหน้า (VF @ 20mA) | 1.8 – 2.6 V | 1.8 – 2.6 V |
| กระแสย้อนกลับ (IR @ 5V) | ≤ 10 µA | ≤ 10 µA |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ความยาวแพ็คเกจ | 21.25 มม. (0.837 นิ้ว) |
| ความกว้างแพ็คเกจ | 15.94 มม. (0.628 นิ้ว) |
| ความสูงแพ็คเกจ | 13.30 มม. (0.524 นิ้ว) |
| การติดตั้ง PCB | เจาะรู |
| เลย์เอาต์ PCB | มีมุมมองด้านบนที่แนะนำ |
| ทิศทางการเข้า | เข้าด้านข้าง |
| ส่วนประกอบ | วัสดุ |
|---|---|
| โครงสร้าง | เทอร์โมพลาสติก PBT + ใยแก้ว 30% (UL94V-0) |
| หน้าสัมผัส | ทองเหลืองฟอสเฟอร์ (C5210R-EH, 0.35 มม.) |
| ขา | ทองเหลือง (C2680R-H, 0.35 มม.) |
| ชีลด์ | SUS 304 (ความหนา 0.2 มม.) |
| การชุบหน้าสัมผัส | ทอง ≥ 15 µin (บริเวณหน้าสัมผัส) |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| วิธีการบัดกรี | การบัดกรีแบบคลื่น |
| อุณหภูมิสูงสุดของการบัดกรี | 260°C |
| เวลาบัดกรี | 5 วินาที |
| หมวดหมู่ | รายละเอียด |
|---|---|
| การใช้งานทั่วไป | อุปกรณ์ SOHO, โมเด็ม ADSL, LAN บนเมนบอร์ด (LOM), ฮับ, สวิตช์ |
| แพลตฟอร์มเป้าหมาย | BeagleBone Green Eco (อินเทอร์เฟซ Gigabit Ethernet) |
| ข้อได้เปรียบในการออกแบบ | วงจรรวมแม่เหล็กช่วยลด BOM และทำให้เลย์เอาต์ PCB ง่ายขึ้น |
RJ45 MagJack นี้ออกแบบมาสำหรับการใช้งาน เช่น อุปกรณ์ SOHO, โมเด็ม ADSL, การออกแบบ LAN บนเมนบอร์ด (LOM), ฮับ และสวิตช์ ด้วยวงจรรวมแม่เหล็กและประสิทธิภาพระดับ Gigabit จึงเหมาะสำหรับระบบเครือข่ายแบบฝัง, บอร์ดพัฒนา และอุปกรณ์อื่นๆ ที่เปิดใช้งาน Ethernet ซึ่งต้องการอินเทอร์เฟซคอนเน็กเตอร์ที่กะทัดรัดและเชื่อถือได้
LPJG4933-7HENL เหมาะอย่างยิ่งสำหรับการ ออกแบบที่ใช้ BeagleBone Green Eco ที่ต้องการ คอนเน็กเตอร์ RJ45 Gigabit Ethernet พร้อมวงจรรวมแม่เหล็ก สำหรับแพลตฟอร์มการพัฒนาอุตสาหกรรมแบบโอเพนซอร์ส เช่น BeagleBone Green Eco คอนเน็กเตอร์นี้รองรับอินเทอร์เฟซ Ethernet ที่เสถียรซึ่งคาดหวังในแอปพลิเคชันแบบฝังเชิงพาณิชย์และอุตสาหกรรม ทำให้เป็นตัวเลือกบนบอร์ดที่ใช้งานได้จริงเมื่อออกแบบโดยใช้เครือข่าย Gigabit และความน่าเชื่อถือในระยะยาว
