รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,ROHS,Reach,ISO
หมายเลขรุ่น: LPJG4926-7HENL
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 50/500/1000
ราคา: โปร่ง
รายละเอียดการบรรจุ: 50 ชิ้น / ถาด 1200 ชิ้น / กล่อง
เวลาการส่งมอบ: ในเรือสต็อกวันนี้
เงื่อนไขการชำระเงิน: TT, Net30/60/90 วัน
สามารถในการผลิต: 4600K ชิ้น/เดือน
หมายเลขชิ้นส่วน: |
LPJG4926-7HENL |
ประเภทตัวเชื่อมต่อ: |
สายเชื่อม POE+ RJ45 |
การป้องกัน: |
ที่ได้ถูกป้องกัน |
จำนวนพอร์ต: |
1x1 |
สลัก: |
ลง |
อัตราข้อมูล: |
1,000BASE-T |
โพอี: |
โพอี+ |
ตัวเลือก LED: |
กับ |
แท็บ EML: |
ปราศจาก |
ประเภทการติดตั้ง: |
tht |
ประเภทบัดกรี: |
คลื่น |
ช่วงอุณหภูมิในการทำงาน: |
-40°ซ ถึง +85°ซ |
หมายเลขชิ้นส่วน: |
LPJG4926-7HENL |
ประเภทตัวเชื่อมต่อ: |
สายเชื่อม POE+ RJ45 |
การป้องกัน: |
ที่ได้ถูกป้องกัน |
จำนวนพอร์ต: |
1x1 |
สลัก: |
ลง |
อัตราข้อมูล: |
1,000BASE-T |
โพอี: |
โพอี+ |
ตัวเลือก LED: |
กับ |
แท็บ EML: |
ปราศจาก |
ประเภทการติดตั้ง: |
tht |
ประเภทบัดกรี: |
คลื่น |
ช่วงอุณหภูมิในการทำงาน: |
-40°ซ ถึง +85°ซ |
1 × 1 1000Base-T RJ45 MagJack พร้อมแม่เหล็กอินเทกรีต, การสนับสนุน PoE + (802.3at), ไลด์การเชื่อมต่อ / กิจกรรม, และการป้องกัน EMI ครบถ้วน.

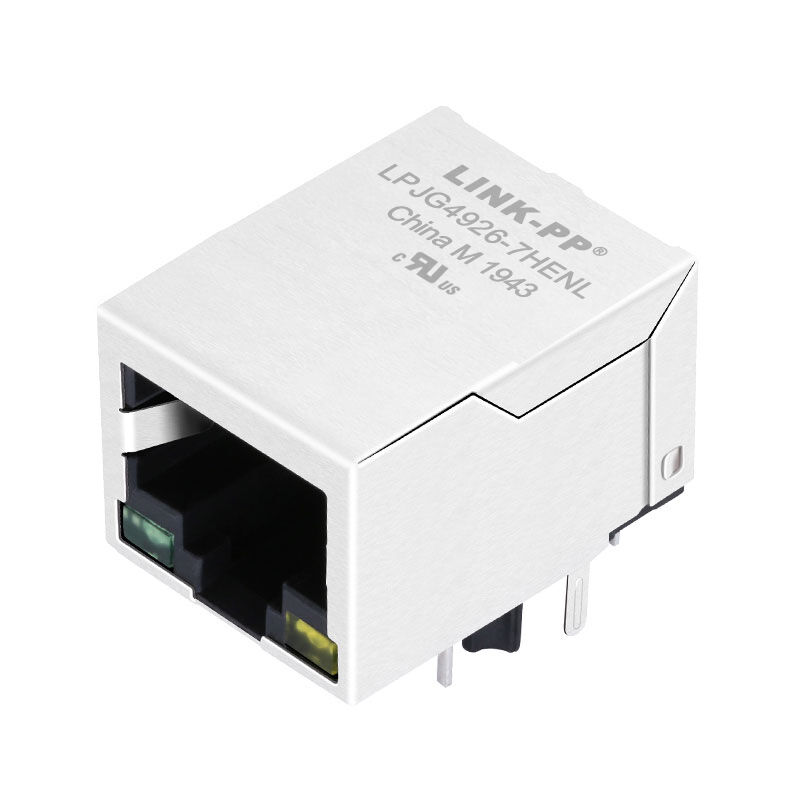

LINK-PPLPJG4926-7HENLเป็นเครื่อง RJ45 Magjack (1×1) ที่มีความแข็งแกร่ง มีสานเดียว (10P8C) ที่รวมแปลงแม่เหล็กเข้าไปในตัวเครื่องเชื่อม มันรองรับ Gigabit Ethernet (1000Base-T) และตอบสนองมาตรฐาน IEEE 802.3at PoE +สร้างตามมาตรฐานอุตสาหกรรม, มันได้รับการรับรอง UL และสอดคล้องกับ RoHS / REACH และทํางานมากกว่า 40 °C ถึง + 85 °Cแม็กแจ็คนี้ให้ข้อมูลความเร็วสูงที่มั่นคงและพลังงาน (สูงสุด 57 วอลต์), 720 mA ต่อพอร์ต) ผ่านเคเบิลเดียว ทําให้มันเหมาะสมสําหรับสวิตช์, รูเตอร์, PC อุตสาหกรรม, เครื่องวัดสมาร์ท และการใช้งานเน็ตเวอร์หรือ PoE อื่นๆ
แม็กเนติกที่บูรณาการของ LPJG4926-7HENL (ทรานฟอร์เมอร์และกัด) ปรับปรุงความสมบูรณ์ของสัญญาณและยับยั้งการแทรกแซงทางแม่เหล็กไฟฟ้า (EMI)การฝังแม่เหล็กภายในแจ็คกําจัดความต้องการของส่วนประกอบแยก, ประหยัดพื้นที่ PCB และปรับปรุงความน่าเชื่อถือ. การออกแบบนี้ให้ผลการสูญเสียการใส่ที่ต่ําและการปฏิเสธแบบทั่วไปสูง, รับประกันสัญญาณ Gigabit Ethernet ที่ชัดเจนแม้กระทั่งในสภาพแวดล้อมที่มีเสียงดัง.
| ลักษณะ | รายละเอียด |
|---|---|
| เลขส่วน | LPJG4926-7HENL (LINK-PP) |
| ท่าเรือ | 1 × 1 (เดี่ยว) RJ45, 10P8C |
| อัตราข้อมูล | 1000Base-T (10/100/1000 Mbps) |
| แม็กเนติกประกอบ | ใช่ (1CT: 1CT อัตราการหมุนแปลง Ethernet) |
| การสนับสนุน PoE | PoE+ (IEEE 802.3at) ✅สูงสุด 57 V @ 720 mA ต่อพอร์ต |
| ตัวชี้วัด LED | ซ้าย: สีเขียว (ลิงค์) ขวา: สีเหลือง (กิจกรรม) |
| การป้องกัน | เครื่องเชื่อมที่ปิดเต็ม (ไม่มีแท็บ EMI ภายนอก) |
| การติดตั้ง | ช่องเจาะ (THT) แนวโน้มการล็อคลง PCB |
| ทิศทางล็อค | ด้านล่าง (มุมขวา) |
| วัสดุบ้าน | ปลาสติก PBT + 30%GF UL94V-0 |
| วัสดุติดต่อ | โฟสฟอร์ทองแดง พื้นที่เพาะเลี้ยงทอง |
| อุณหภูมิการทํางาน | ¥40 °C ถึง +85 °C (ช่วงอุตสาหกรรม) |
| ความสอดคล้อง/การรับรอง | IEEE 802.3at, UL (ไฟล์ E484635), RoHS, REACH, ISO |
| รายการ | รายละเอียด |
|---|---|
| อัตราการหมุน | Pri:Sec = 1CT:1CT ± 5% |
| OCL | 350 uH นาที @ 100KHz/0.1V, 8mA DC bias |
| OCL | 120 uH นาที @ 100KHz/0.1V, 18mA DC bias |
| การสูญเสียการใส่ | -1.0 dB แม็กซ์ @ 1?? 100MHz |
| การสูญเสียการใส่ | -1.2 dB แม็กซ์ @ 100~125MHz |
| ผลกําไรเสีย | -16 dB นาที @ 1 ‰ 40MHz |
| ผลกําไรเสีย | -12 dB นาที @ 40 ‰ 60MHz |
| ผลกําไรเสีย | -10 dB นาที @ 60 ‰ 80MHz |
| ผลกําไรเสีย | -8 dB นาที @ 80 ‰ 100MHz |
| คราสโตค | -30 dB นาที @ 1 ‰ 100MHz |
| การปฏิเสธแบบทั่วไปต่อทั่วไป | -30 dB นาที @ 1 ‰ 100MHz |
| ปรับระดับกระแสไฟฟ้าปรับระดับความแรงกดดันใน PSE Pins | 720mA แม็กซ์ @ 57VDC ต่อเนื่อง |
| การแยก PHY ด้านต่อด้าน | 1500Vrms |
| อุณหภูมิการทํางาน | -40°C ถึง +85°C |
โดยการรวมความเร็ว Gigabit, พลังงาน PoE + และแม่เหล็กในโมดูลหนึ่ง LPJG4926HENL ให้บริการเป็นคําตอบ RJ45 ที่เพิ่มคุณภาพสัญญาณและทําให้การออกแบบ Ethernet ง่ายขึ้นการสร้างในระดับอุตสาหกรรมด้วย LED และการสนับสนุนอุณหภูมิสูง ให้ผลงานที่น่าเชื่อถือได้สําหรับการเชื่อมต่อเครือข่ายความเร็วสูงและการใช้งาน Power-over-Ethernet.
LPJG4926-7HENL ถูกสร้างขึ้นด้วยวัสดุที่ทนทานและรายละเอียดการผลิตที่รองรับการใช้งานที่น่าเชื่อถือในอุปกรณ์อีเทอร์เน็ต:
รายการเครื่องเชื่อม LPJG4926-7HENL RJ45 พร้อมแม่เหล็กบูรณาการเป็นทางเลือกที่น่าเชื่อถือสําหรับวิศวกรและผู้ผลิตที่ต้องการ1000Base-T PoE + แม็กแจ็คด้วยผลงานไฟฟ้าที่แข็งแรง การสร้างที่ทนทาน และการสนับสนุนการใช้งานที่กว้างขวาง มันเหมาะสมกับการออกแบบสินค้า Ethernet ที่ทันสมัย
เครื่องเชื่อม RJ45 ที่มีแม่เหล็กบูรณาการรวมแจ็คอีเทอร์เน็ต และองค์ประกอบแม่เหล็กเข้าด้วยกันเป็นชิ้นเดียวและเพิ่มประสิทธิภาพการประกอบ.
ใช่ LPJ4013EDNL ถูกออกแบบมาเพื่อPoE+และรองรับIEEE 802.3atความต้องการ
มันถูกใช้ในอุปกรณ์เอเธิร์น 1000Base-T ที่ต้องการตัวเชื่อม RJ45 ที่มีแม่เหล็กบูรณาการ โดยเฉพาะในแอปพลิเคชั่น PoE+
ใช่ LPJ4013EDNL เป็น1000Base-Tเครื่องเชื่อม RJ45 พร้อมแม่เหล็ก
ใช่ มันคือปรางออกแบบ RJ45 แม็กแจ็ค
มันใช้ช่องผ่าน (THT)การติดตั้งและการรองรับเครื่องเชื่อมคลื่นการประกอบ
