รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO
หมายเลขรุ่น: XRJD-S-21-8-8-5
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 50/500/1000/60K
ราคา: $2.2-$8
รายละเอียดการบรรจุ: ถาด
เวลาการส่งมอบ: ในเรือสต็อกภายใน 3 วัน
เงื่อนไขการชำระเงิน: TT, Net30/60/90 วัน
สามารถในการผลิต: 180K/เดือน
หมายเลขชิ้นส่วน: |
LPJE106-3AWNL |
ประเภทสินค้า: |
แจ็ค PCB แก๊งสองชั้น |
จำนวนพอร์ต: |
2x1 |
สลัก: |
ขึ้นและลง |
จำนวนตำแหน่ง/ผู้ติดต่อ: |
8p8c |
ประเภทการติดตั้ง: |
tht |
ตัวเลือก LED: |
กับ |
แท็บ EML: |
กับ |
โล่โลหะ: |
ที่ได้ถูกป้องกัน |
ปฐมนิเทศ: |
มุมขวา (รายการด้านข้าง) |
หมายเลขชิ้นส่วน: |
LPJE106-3AWNL |
ประเภทสินค้า: |
แจ็ค PCB แก๊งสองชั้น |
จำนวนพอร์ต: |
2x1 |
สลัก: |
ขึ้นและลง |
จำนวนตำแหน่ง/ผู้ติดต่อ: |
8p8c |
ประเภทการติดตั้ง: |
tht |
ตัวเลือก LED: |
กับ |
แท็บ EML: |
กับ |
โล่โลหะ: |
ที่ได้ถูกป้องกัน |
ปฐมนิเทศ: |
มุมขวา (รายการด้านข้าง) |

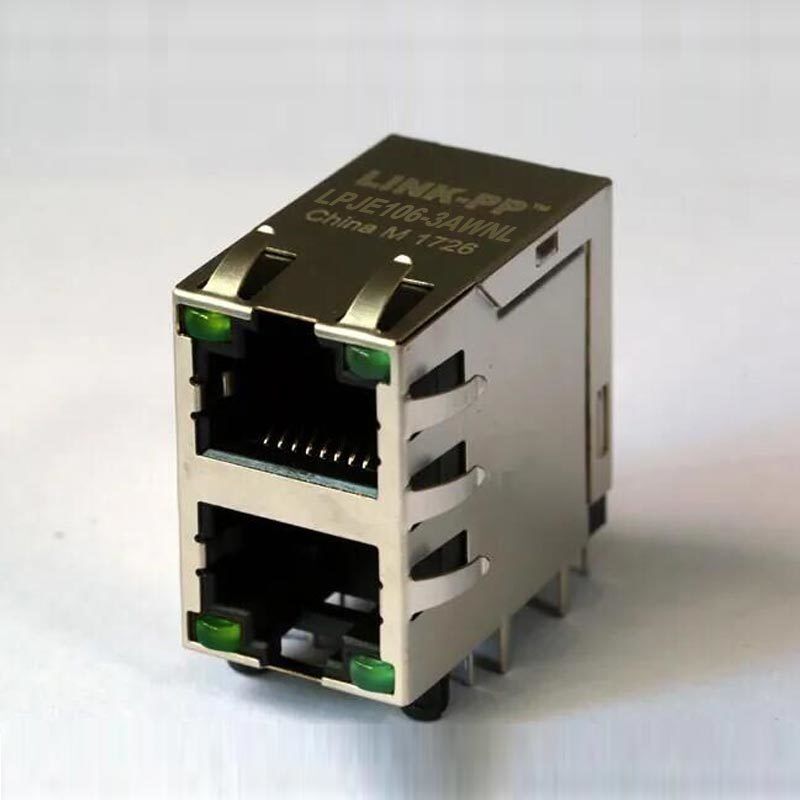

LPJE106-3AWNL แจ็ค PCB แบบสองชั้นพร้อมดีไซน์ 2x1 แบบมีชีลด์, หน้าสัมผัส 8P8C, LED สีเขียว, EMI finger และการชุบทอง 6u" เหมาะสำหรับแอปพลิเคชัน Ethernet ความหนาแน่นสูง
LPJE106-3AWNLLPJE106-3AWNL DOUBLE DECK GANG PCB JACKแจ็ค PCB แบบมีชีลด์แจ็คโมดูลาร์แบบซ้อน 2x1 แบบมีชีลด์ ออกแบบมาสำหรับฮาร์ดแวร์เครือข่ายที่มีขนาดกะทัดรัด ความหนาแน่นสูง และแอปพลิเคชันการเชื่อมต่อ Ethernet ด้วย หน้าสัมผัส 8P8Cการป้องกัน EMI finger, การป้องกัน EMI fingerการรองรับ EMI fingerการชุบทอง 6u" เพื่อเพิ่มการนำไฟฟ้าและความน่าเชื่อถือของการสัมผัส, ชิ้นส่วนนี้ได้รับการออกแบบมาเพื่อการเชื่อมต่อสัญญาณที่เสถียร ความทนทานทางกล และประสิทธิภาพที่เชื่อถือได้ในระยะยาว
ไม่ว่าคุณจะออกแบบสวิตช์ เราเตอร์ อุปกรณ์สื่อสารอุตสาหกรรม หรืออุปกรณ์เครือข่ายอื่นๆ, เป็น นำเสนอโซลูชันแจ็ค PCB ที่ใช้งานได้จริงพร้อมประสิทธิภาพทางไฟฟ้าที่แข็งแกร่งและโครงสร้างแบบมีชีลด์ที่ทนทาน
เลย์เอาต์พอร์ตแบบ 2x1 ซ้อนกัน ช่วยประหยัดพื้นที่บนบอร์ดในขณะที่รองรับการวางคอนเนคเตอร์หนาแน่น ทำให้เหมาะสำหรับการออกแบบ PCB ที่มีพื้นที่จำกัด
| ข้อมูลจำเพาะ | อุณหภูมิการจัดเก็บ |
|---|---|
| พิกัดแรงดันไฟฟ้า | 125V AC |
| พิกัดกระแส | 1.5A |
| ความต้านทานหน้าสัมผัส | สูงสุด 30 mΩ |
| ความต้านทานฉนวน | อย่างน้อย 500 MΩ @ 500V DC |
| ความแข็งแรงไดอิเล็กทริก | 1000V AC, 50Hz หรือ 60Hz, 1 นาที |
| ข้อมูลจำเพาะ | อุณหภูมิการจัดเก็บ |
|---|---|
| PBT UL94V-0 | และ |
| ทองแดงฟอสเฟอร์ C51000 (QSn4-0.3) Ø0.46 มม., ชุบทองทับนิกเกิล | การเคลือบหน้าสัมผัส |
| Gold flash | วัสดุชีลด์ |
| ทองเหลือง H65Y หนา 0.20 มม., ชุบนิกเกิล | แรงเสียบ/ถอด |
| สูงสุด 2.2 kg.f | แรงยึด |
| อย่างน้อย 3.0 kg.f ระหว่างแจ็คและปลั๊ก | อายุการใช้งาน |
| อย่างน้อย 750 รอบ | การใช้วัสดุ |
PBT UL94V-0 และ ชีลด์ทองเหลืองชุบนิกเกิล ช่วยเพิ่มความปลอดภัยและความทนทาน ในขณะที่หน้าสัมผัสที่ชุบทองรองรับการสัมผัสทางไฟฟ้าที่สม่ำเสมอตลอดการใช้งานซ้ำข้อมูลจำเพาะด้านสิ่งแวดล้อมของ LPJE106-3AWNL 2x1 RJ45 ModJack
| ข้อมูลจำเพาะ | อุณหภูมิการจัดเก็บ |
|---|---|
| -40°C ถึง +85°C | อุณหภูมิหัวแร้ง Wave Solder |
| -40°C ถึง +85°C | อุณหภูมิหัวแร้ง Wave Solder |
| 250°C เป็นเวลา 5 วินาที | การรับรอง UL |
| หมายเลขไฟล์ E484635 | คำถามที่พบบ่อยเกี่ยวกับ LPJE106-3AWNL Shielded RJ45 PCB Jack |
LPJE106-3AWNL double deck gang PCB jack, แจ็ค PCB แบบซ้อน 2x1 ที่มีชีลด์ นี้ให้การผสมผสานที่เชื่อถือได้ของ การเชื่อมต่อ 8P8C, การป้องกัน EMI finger, การป้องกัน EMI finger, และ การชุบทอง 6u" เพื่อเพิ่มการนำไฟฟ้าและความน่าเชื่อถือของการสัมผัส1. LPJE106-3AWNL คืออะไร?
LPJE106-3AWNL เป็น แจ็ค PCB แบบมีชีลด์ ที่มี ดีไซน์ 2x1 แบบมีชีลด์ สำหรับแอปพลิเคชัน PCB ที่เกี่ยวข้องกับเครือข่ายและ Ethernet2. 2x1 หมายถึงอะไรในคอนเนคเตอร์นี้?
หมายถึงการกำหนดค่าพอร์ตแบบซ้อนกัน โดยมีตำแหน่งคอนเนคเตอร์สองตำแหน่งจัดเรียงในเลย์เอาต์ที่กะทัดรัด ช่วยประหยัดพื้นที่ PCB3. LPJE106-3AWNL มีชีลด์หรือไม่?
LPJE106-3AWNL เป็น แจ็ค PCB แบบมีชีลด์ และยังมี EMI finger ด้วย4. ใช้ประเภทหน้าสัมผัสแบบใด?
การจัดเรียงหน้าสัมผัส 8P8C ซึ่งมักเกี่ยวข้องกับคอนเนคเตอร์โมดูลาร์ Ethernet5. การชุบผิวบนหน้าสัมผัสคืออะไร?
ชุบทอง 6u" เพื่อเพิ่มการนำไฟฟ้าและความน่าเชื่อถือของการสัมผัส
