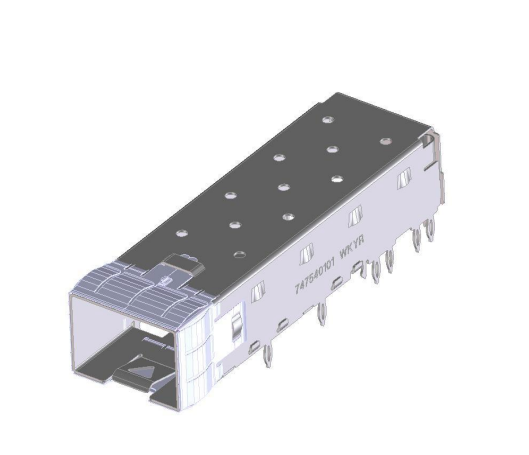

747540101 กรง SFP+ แบบพอร์ตเดี่ยวพร้อมปะเก็นขอบสปริง

747540101 SFP+ รวมภาพรวมการประกอบกรง

รายการ747540101 การประกอบกรง SFP+คือกรง SFP+ มีประตูเดียวออกแบบมาสําหรับการใช้งานโมดูลออปติกความเร็วสูง ที่ต้องการการยึดยึดทางกลที่น่าเชื่อถือ, การยับยั้ง EMI และการติดตั้ง PCB ที่มั่นคงระบบเชื่อมต่อ SFP และ SFP+, รวมกรงนี้สนับสนุนการออกแบบฮาร์ดแวร์เครือข่ายที่ทันสมัยที่ต้องการการใช้งานโมดูลที่ปลอดภัยและผลงานทางความร้อนที่มีประสิทธิภาพ

สร้างด้วยป้องกันกระเบื้องกระเบื้องกระเบื้องปลาย,3.05 มิลลิเมตร กดสตาร์ทปิน, และล็อคล็อคด้วยสปริงกิ๊กออก, 747540101 ให้ความน่าเชื่อถือในการรักษาโมดูลและการถอดออกง่ายระหว่างการใช้งานหรือการบํารุงรักษาการออกแบบของมันทําให้การประกอบ cage เครื่องเชื่อมต่อสามารถใส่ใน bezel หลังจากที่นั่งบน PCB, ทําให้มันเหมาะสําหรับอุปกรณ์เครือข่ายที่คอมแพคต์และผลงานที่ขับเคลื่อน

ลักษณะสําคัญของ 747540101 กรง SFP+ ที่ปรับเครื่องกด

• การประกอบกรง SFP+ ที่มีประตูเดียว
• ผูกกรอบเบซลสปริงนิ้วสําหรับการลด EMI ที่ดีขึ้น
• 3.05 มิลลิเมตร กดสตาร์ทปินสําหรับการติดตั้ง PCB
• กล่องล็อคช่วยยึดโมดูลไว้อย่างมั่นคง
• พลอยออกช่วยในการถอดโมดูล
• หลุมอากาศร้อนสนับสนุนการจัดการการไหลของอากาศและความร้อน
• ออกแบบให้ใส่ในเบซล หลังจากวาง PCB
• ส่วนหนึ่งของระบบเชื่อมต่อ SFP และ SFP+

รายละเอียดของ 747540101 Molex SFP Cage

ระดับไฟฟ้า

รายการ747540101 การประกอบกรง SFP+ได้รับการจองสําหรับสภาพไฟฟ้าดังต่อไปนี้:

• โลเตจ:120 โวลต์ AC
• ปัจจุบัน:0.5 แอมเปอร์สูงสุด

การจัดอันดับนี้สนับสนุนการใช้ในการออกแบบฮาร์ดแวร์โฮสต์ที่เข้ากันได้ ซึ่งต้องการการทํางานของกรงเชื่อมต่อที่น่าเชื่อถือได้

ผลประกอบการด้านสิ่งแวดล้อม

747540101 ได้ถูกออกแบบมาเพื่อทํางานในช่วงอุณหภูมิที่กว้างขวาง ทําให้มันเหมาะสําหรับระบบเครือข่ายและการสื่อสารที่ใช้ในสภาพแวดล้อมที่ต้องการ

• อุณหภูมิการทํางาน-40°C ถึง +85°C
• อุณหภูมิที่ไม่ใช้งาน:-55°C ถึง +105°C

ระยะอุณหภูมิที่กว้างขวางนี้ช่วยสนับสนุนความน่าเชื่อถือของระบบ ทั้งในสถานที่ใช้งานที่ทํางาน และในสถานที่เก็บรักษาหรือขนส่ง

747540101 SFP+ แผ่นข้อมูลกรง

ขนาดหลุมที่แนะนํา

747540101 แผนที่แนะนําสําหรับบอร์ด PC

747540101 ข้อดีของการออกแบบการประกอบกรง SFP+

รายการ747540101 การประกอบกรง SFP+เป็นตัวเรือนกลไกที่ใช้เพื่อรองรับSFP+ (Small Form Factor Pluggable Plus)โมดูลตัวรับสัญญาณบน PCB เจ้าภาพมันให้บริการอินเตอร์เฟซที่มั่นคงระหว่างโมดูลออปติกส์และอุปกรณ์ครอบครอบโดยช่วยลดการขัดขวางทางแม่เหล็กไฟฟ้าและปรับปรุงผลงานทางความร้อน.

ประเภทของกรงนี้ถูกใช้ทั่วไปในอุปกรณ์เครือข่ายที่ต้องการความหนาแน่นของพอร์ตที่สูงและการเชื่อมต่อทางออนไลน์ที่น่าเชื่อถือการออกแบบพอร์ตเดียวทําให้มันเป็นทางเลือกที่ใช้ได้สําหรับระบบคอมแพคต์หรือสถาปัตยกรรมอุปกรณ์ที่ใช้สถานที่ตัวรับสัญญาณแต่ละตัว.

1. EMI การปราบปรามและการออกแบบความร้อน

รายการ747540101 กรง SFP+ได้ถูกออกแบบมาเพื่อรองรับทั้งการควบคุม EMIและความร้อนระบายมันคือผูกขอบสปริงนิ้วและคุณสมบัติการเชื่อมต่อโลกแบบนําช่วยลดความรบกวนจากเสียงแม่เหล็กไฟฟ้าที่ไม่ต้องการ ซึ่งเป็นสิ่งสําคัญในสภาพแวดล้อมเครือข่ายความเร็วสูง

นอกจากนี้, กรงรวมช่องเปิดอากาศร้อนเพื่อสนับสนุนการไหลของอากาศผ่านพื้นที่โมดูล

2. การรักษาโมดูลอย่างปลอดภัยและการถอดออกง่าย

นี่การประกอบกรง SFP+ใช้ล็อคลัคเพื่อให้โมดูลออปติกอยู่อย่างมั่นคงระหว่างการทํางานสปริงกี๊กออกช่วยปล่อยโมดูลเมื่อมันต้องถอดออก ทําให้การบํารุงรักษาเร็วและสะดวกมากขึ้น

การรวมการสนับสนุนการเก็บและการถอนตัวนี้มีประโยชน์เป็นพิเศษในระบบที่คาดว่าจะเปลี่ยนโมดูลระหว่างการบํารุงรักษา, การปรับปรุง, หรือการบริการสนาม

การใช้งานทั่วไปของกรง SFP+ พร้อมสปิ้นปรับพิมพ์

รายการ747540101 การประกอบกรง SFP+มักใช้ใน:

• เครื่องสวิทช์เครือข่าย
• รูเตอร์
• เซอร์เวอร์
• ระบบเก็บ
• อุปกรณ์โทรคมนาคม
• ฮาร์ดแวร์ศูนย์ข้อมูล
• พลาตฟอร์มสื่อสารความเร็วสูง

การออกแบบใดๆที่ต้องการกรง SFP+ มีประตูเดียว, EMI การปราบปราม, และพิมพ์-ฟิต PCB การติดตั้งสามารถได้รับประโยชน์จากการประกอบนี้

คํา ถาม ที่ ถาม บ่อย

รายการ747540101 การประกอบกรง SFP+เป็นตัวเชื่อถือได้กรง SFP+ มีประตูเดียวสร้างขึ้นเพื่อการยึดจําหน่ายโมดูลที่ปลอดภัย การยับยั้ง EMI และการสนับสนุนทางความร้อน3.05 มิลลิเมตร กดสตาร์ทปิน, aล็อคลัค, และสปริงกี๊กออก, มันเหมาะสําหรับเครือข่ายความเร็วสูงและอุปกรณ์การสื่อสารที่ต้องการผลงานทางกลและไฟฟ้าที่มั่นคง

1747540101 คืออะไร?

รายการ747540101คือการประกอบกรง SFP+ ที่มีประตูเดียวออกแบบเพื่อใช้ในระบบเชื่อมต่อ SFP และ SFP+.

2747540101 รองรับการลด EMI ไหม

ใช่ มันรวมถึงผูกขอบสปริงนิ้วและลักษณะการออกแบบ conductive เพื่อช่วยกับการกําจัด EMI.

3กล่องติดกับ PCB ได้อย่างไร?

กรงถูกเชื่อมต่อกับ PCB ที่เป็นเจ้าภาพโดยใช้3.05 มิลลิเมตร กดสตาร์ทปิน.

4อะไรจะช่วยในการถอดโมดูล SFP+?

ประกอบด้วยสปริงกี๊กออกเพื่อช่วยในการถอดโมดูล

5ช่วงอุณหภูมิการทํางานคืออะไร?

ระยะอุณหภูมิการทํางานคือ-40°C ถึง +85°C.
