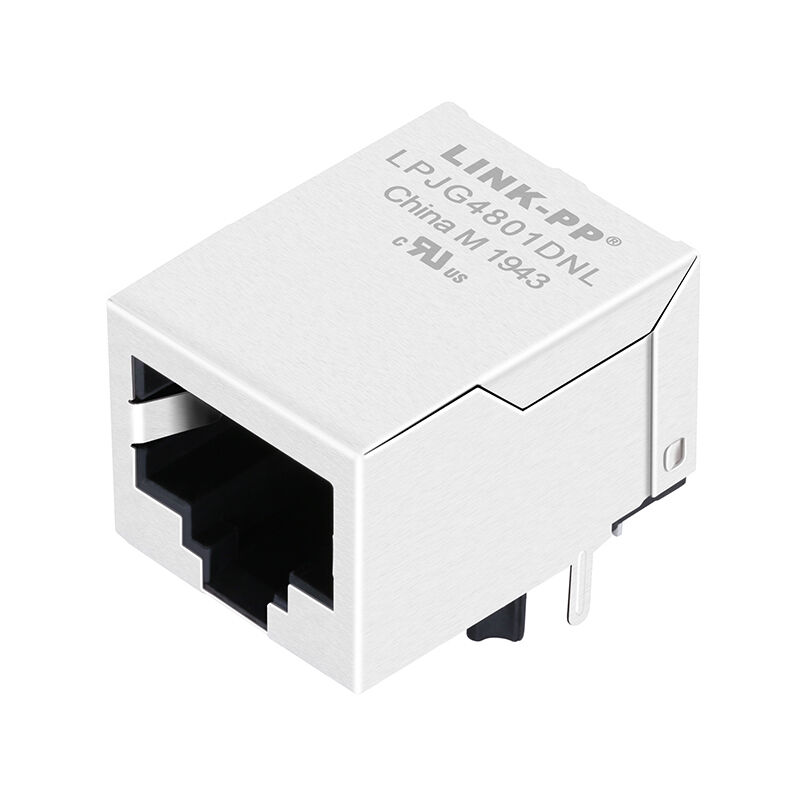

LPJG4801DNL 1000Base-T คอนเน็กเตอร์ RJ45 แบบแม่เหล็ก ไม่มีไฟ LED

LPJG4801DNL 1000Base-T RJ45 connector พร้อมแม็กเนติกในตัว เป็น RJ45 MagJack ประสิทธิภาพสูง ออกแบบมาสำหรับแอปพลิเคชัน Gigabit Ethernet ออกแบบมาเพื่อ ความสมบูรณ์ของสัญญาณที่เสถียร การรวม PCB ขนาดกะทัดรัด และความน่าเชื่อถือระดับอุตสาหกรรม, คอนเนคเตอร์นี้รวมแม็กเนติกไว้ในพอร์ต RJ45 โดยตรง — ไม่จำเป็นต้องใช้หม้อแปลงภายนอก

มีการใช้งานอย่างแพร่หลายใน:

• อุปกรณ์เครือข่าย SOHO (โมเด็ม ADSL)
• LAN-on-Motherboard (LOM)
• สวิตช์และฮับ Ethernet

หากคุณกำลังออกแบบ พอร์ต Gigabit Ethernet ที่ไม่มีข้อกำหนดสำหรับ LED และสปริง EMI, LPJG4801DNL เป็นโซลูชันที่คุ้มค่าและเชื่อถือได้

LPJG4801DNL 1x1​ RJ45 MagJack  ข้อมูลจำเพาะ

• หมายเลขชิ้นส่วน: LPJG4801DNL
• ประเภทผลิตภัณฑ์: คอนเนคเตอร์ RJ45 พร้อมแม็กเนติกในตัว (RJ45 MagJack)
• อัตราข้อมูล: 1000Base-T (Gigabit Ethernet)
• การกำหนดค่าพอร์ต: 1×1
• ประเภทการติดตั้ง: ผ่านรู (THT)
• การบัดกรี: เข้ากันได้กับการบัดกรีแบบคลื่น
• ประเภทตัวล็อค: ลง
• การรองรับ PoE: ไม่ใช่ PoE
• LED: ไม่รวม
• สปริงนิ้ว EMI: ไม่รวม
• อุณหภูมิการทำงาน: -40°C ถึง +85°C

ข้อมูลจำเพาะทางไฟฟ้า

พารามิเตอร์เหล่านี้รับประกัน ประสิทธิภาพ Gigabit Ethernet ที่เชื่อถือได้ในสภาพแวดล้อมเครือข่ายความเร็วสูง.

LPJG4801DNL Magnetic RJ45 Connector การออกแบบเชิงกลและเค้าโครง PCB

ขนาดคอนเนคเตอร์ RJ45

• การออกแบบพอร์ต 1x1 ขนาดกะทัดรัด
• ปรับให้เหมาะสมสำหรับเค้าโครง PCB ความหนาแน่นสูง

เค้าโครง PCB ที่แนะนำ:

• รูปแบบ THT มาตรฐาน
• เข้ากันได้กับการบัดกรีแบบคลื่น (250°C / 5 วินาที)
• ออกแบบมาสำหรับการประกอบอัตโนมัติ

วัสดุและคุณภาพการผลิต

LPJG4801DNL สร้างขึ้นโดยใช้ วัสดุเกรดอุตสาหกรรม:

• ตัวเรือน: PBT + ใยแก้ว 30% (UL94V-0)
• หน้าสัมผัส: ทองเหลืองฟอสเฟอร์
• ขา: ทองเหลือง
• โล่: สแตนเลส SUS 304
• การชุบทอง: ≥6 ไมโครนิ้ว

สิ่งนี้รับประกัน ความทนทาน ความต้านทานการกัดกร่อน และความเสถียรทางไฟฟ้าในระยะยาว.

ทำไมต้องเลือก RJ45 MagJack พร้อมแม็กเนติกในตัว?

1. การออกแบบ PCB ที่ง่ายขึ้น

การออกแบบ Ethernet แบบดั้งเดิมต้องใช้หม้อแปลงภายนอก LPJG4801DNL รวมแม็กเนติก, ลด:

• จำนวนส่วนประกอบ
• พื้นที่ PCB
• ความซับซ้อนของการออกแบบ

2. ความสมบูรณ์ของสัญญาณที่ดีขึ้น

ด้วยแม็กเนติกในตัว คอนเนคเตอร์จึงรับประกัน:

• การจับคู่ความต้านทานที่ดีขึ้น
• ลด EMI
• การส่งสัญญาณ Gigabit ที่เสถียร

3. การเพิ่มประสิทธิภาพต้นทุน

• ส่วนประกอบภายนอกน้อยลง
• ต้นทุนการประกอบที่ต่ำลง
• วงจรการผลิตที่เร็วขึ้น

วิธีเลือก RJ45 MagJack ที่เหมาะสม

เมื่อเลือก คอนเนคเตอร์ RJ45 1000Base-T พร้อมแม็กเนติกในตัว, ให้พิจารณา:

1. ข้อกำหนดอัตราข้อมูล: 10/100 เทียบกับ 1000Base-T
2. ข้อกำหนด LED: LPJG4801DNL: ไม่มี LED (การออกแบบที่ประหยัดต้นทุน)
3. การป้องกัน EMI: ไม่มีสปริง EMI → เหมาะสำหรับดีไซน์ที่มีการป้องกัน
4. การรองรับ PoE: รุ่นนี้ ไม่ใช่ PoE
5. ช่วงอุณหภูมิ: อุตสาหกรรม: -40°C ถึง +85°C

คำถามที่พบบ่อยเกี่ยวกับ LPJG4801DNL RJ45 MagJack

1. คอนเนคเตอร์ RJ45 พร้อมแม็กเนติกในตัวคืออะไร?

เป็นคอนเนคเตอร์ที่รวม อินเทอร์เฟซ RJ45 + หม้อแปลง + วงจรกรอง เข้าไว้ในโมดูลเดียว

2. LPJG4801DNL รองรับ PoE หรือไม่?

ไม่ รุ่นนี้ออกแบบมาสำหรับ แอปพลิเคชันที่ไม่ใช่ PoE.

3. สามารถใช้ใน Gigabit Ethernet ได้หรือไม่?

ใช่ รองรับ เครือข่าย 1000Base-Tอย่างเต็มที่ สอดคล้องกับ IEEE 802.3.

4. ทำไมต้องเลือกคอนเนคเตอร์ RJ45 แบบไม่มี LED?

• ต้นทุนต่ำกว่า
• การใช้พลังงานลดลง
• เหมาะสำหรับระบบภายในหรือระบบฝังตัว

สรุป: LPJG4801DNL เป็น RJ45 MagJack ที่ใช่สำหรับคุณหรือไม่?

LPJG4801DNL 1000Base-T RJ45 MagJack เป็นตัวเลือกที่ยอดเยี่ยมหากคุณต้องการ:

• ✔ ประสิทธิภาพ Gigabit Ethernet ที่เชื่อถือได้
• ✔ แม็กเนติกในตัวเพื่อการออกแบบที่ง่ายขึ้น
• ✔ การรองรับอุณหภูมิระดับอุตสาหกรรม
• ✔ โซลูชันที่คุ้มค่าโดยไม่มี LED และสปริง EMI

สำหรับวิศวกรและผู้ซื้อที่มองหา คอนเนคเตอร์ RJ45 ที่เสถียร กะทัดรัด และพร้อมสำหรับการผลิต, LPJG4801DNL มอบความคุ้มค่าที่แข็งแกร่ง
