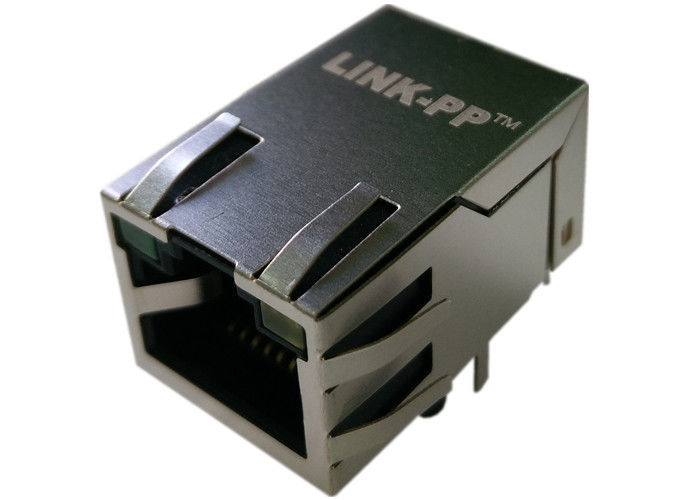

ตัวเชื่อมต่อ Ethernet ของ PulseJack J1011F21PNL หญิง Rj45 Tab-up 10 / 100Mbps

1.10 / 100Base-T Base-T เต้ารับพอร์ต Rj45 การใช้งานแท็บ

2.1X1, INT MAG., LED, REVERSE LATCH

3. J1011F21PNL 【แบบการออกแบบ】

4.SM- LPJ1011ABNL 【แบบจำลองการผลิตมวลสาร】

4.LED optional, EMI-finger ตัวเลือก

J1011F21PNL ข้อกำหนดทางไฟฟ้า: หมายเหตุการทดสอบ (25 ± 5 ℃)
1.TR:(100KHZ,0.1V);
TX = 1CT: 1CT ± 3% RX = 1CT: 1CT ± 3% P2.LX: (100KHz, 100mV, 8mA, DC Bias)
PIN: (P1, P2), (P7, P8) = 350uH MIN
3.HIPOT:
PINS (P1, P3, P2) ถึง (J1, J2) = 1500VAC เป็นเวลา 60 วินาที
PINS (P7, P6, P8) TO (J3, J6) = 1500 VAC เป็นเวลา 60 วินาที
4. การสูญเสียการสูญเสีย:
-1.0dB MAX @ 1.0MHz ถึง 65MHz
5. ผลขาดทุน:
-20dB MIN @ 1MHz ถึง 10MHz
-16dB MIN @ 10MHz ถึง 30MHz
-12dB MIN @ 30MHz ถึง 60MHz
-10dB MIN @ 60MHz ถึง 100MHz
6.CROSS TALK:
-40dB MIN @ 1MHz ถึง 30MHz
-35dB MIN @ 30MHz ถึง 60MHz
-30dB MIN @ 60MHz ถึง 100MHz
7.COMMON TO MODE MODEN REJECTION:
-30dB MIN @ 1MHz ถึง 50MHz
-20dB MIN @ 50MHz ถึง 150MHz
อุณหภูมิอุณหภูมิ 8.OPERATING: 0 ℃ ~ 70 ℃
