763527002 2x8 สตั๊ก SFP + กรงที่มี 2 ประตูภายใน หลอดไฟ

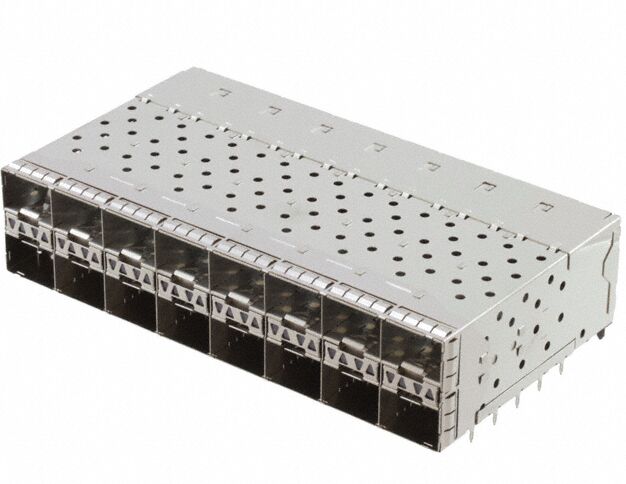

763527002 ภาพรวมของกรง SFP+ ที่ติดกัน

รายการ763527002 กรง SFP+ ผสมคือเครื่องเชื่อมตั้งมุมขวา ผ่านหลุมด้วย320 วงจรและ 0.80 มิลลิเมตร pitch, ออกแบบมาเพื่อการจัดวาง PCB ที่คอมพัคต์มันคือสถาปัตยกรรม 2 แถวที่ค้อนกัน (2x8 port)เพิ่มความหนาแน่นของท่าเรือขึ้นอย่างมาก โดยยังคงการไหลอากาศและผลประกอบการทางความร้อนที่ดีที่สุด

กับหลอดไฟภายในที่บูรณาการ, เครื่องเชื่อมรองรับการแสดงสถานะทางตาอย่างชัดเจน, การปรับปรุงประสิทธิภาพการติดตามระบบในสภาพแวดล้อมที่มีจํานวนท่าเรือสูง

รายละเอียดเทคนิคของ 763527002 2x8 SFP+ Cage

คุณลักษณะและประโยชน์สําคัญ

1. ความหนาแน่นของท่าเรือสูง (2x8 การตั้งค่า)

• 16 ท่าทาง SFP+ ในสัดส่วนขนาดเล็ก
• เหมาะสําหรับเครื่องสวิทช์ศูนย์ข้อมูลและอุปกรณ์รวม

ครับ

2การปรับปรุงการออกแบบ EMI Shielding

• องค์ประกอบกล่อง EMI โลหะลดการรบกวนสัญญาณ
• รับประกันการส่งข้อมูลความเร็วสูงที่มั่นคง

ครับ

3. การบูรณาการไฟใน

• 2 ประตูในหลอดไฟสําหรับสัญญาณ LED
• ปรับปรุงการวินิจฉัยเครือข่ายและประสิทธิภาพการบํารุงรักษา

ครับ

4การทํางานความเร็วสูงพร้อม

• การสนับสนุนการใช้งาน 10G/25G SFP+
• ปรับปรุงให้กับการสูญเสียสัญญาณต่ําและความน่าเชื่อถือสูง

5การออกแบบเครื่องกลที่แข็งแรง

• ความทนทาน 100 จันทร์การเพาะพันธุ์
• ปลอดภัยเครื่องล็อคสําหรับการยึดจําหน่ายโมดูลที่มั่นคง

763527002 การวาด

763527002 ภาพวาด - ขนาด

763527002 ภาพ - การจัดวาง PCB ที่แนะนํา

763527002 ภาพวาด - รายละเอียด


วัสดุและรายละเอียดการเคลือบของ 763527002 Molex Cage

วัสดุ คุณภาพ ดี เพื่อ ความ น่า เชื่อถือ

• กรง: นิเคิลสิลเวอร์ (ความหนา 0.25 มม)
• บ้านพัก: LCP เต็มกระจก (UL 94V-0, ทนต่ออุณหภูมิสูง)
• ทอร์มิเนล: ทองแดงทองเหลือง
• ไหลไฟ: โพลิการ์บอเนต (ใส UL 94V-0)
• บ้านหลอดไฟ: ซิงค์

การเคลือบระดับสูงเพื่อความสมบูรณ์แบบของสัญญาณ

• พื้นที่ติดต่อ:≥0.76μm ทองเหนือ นิเคิล
• การยุติ:ทองเหลืองเมทบนไนเคิล
• บ้านหลอดไฟ: นิเคิลเหนือทองแดง

วิธีการเลือกกรง SFP+ ที่เหมาะสม

เมื่อเลือกกรง SFP + พิจารณาข้อต่อไปนี้

1ความต้องการความหนาแน่นของท่าเรือ

• 2x8 รูปแบบเรียงเป็นเหมาะสําหรับPCB ที่มีพื้นที่จํากัด

ครับ

2.ผลประกอบการป้องกัน EMI

• เลือกโครงการประปาโลหะสําหรับสภาพแวดล้อมความถี่สูง

3ความมั่นคงทางอุณหภูมิและทางกล

• รับรองการสนับสนุนด้วยวัสดุอุณหภูมิการทํางานสูง

4. การจัดตั้งไฟท่อ

• หลอดไฟภายใน เหมาะสําหรับการออกแบบแผ่นหน้าที่คอมแพคต์

ครับ

5ความเข้ากันได้

• ตรวจสอบความสอดคล้องโมดูล SFP+ และการวางแผน PCB แบบมาตรฐาน
