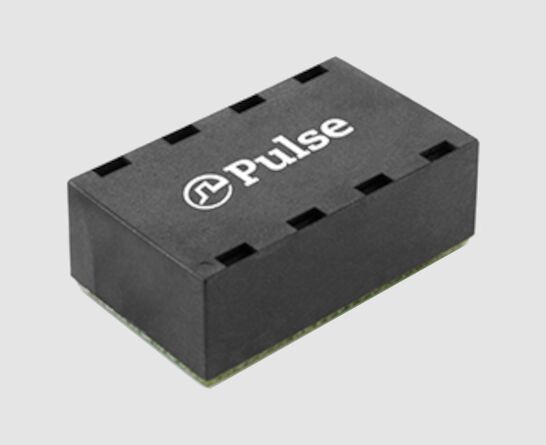

HX5401NL 30w 4P PoE LAN Transformer 4 Port 1000BASE-T BGA Magnetics

พัลส์ HX5401NL เป็น หม้อแปลง LAN PoE แบบสี่พอร์ต ที่ออกแบบมาสำหรับแอปพลิเคชัน 1000BASE-T Ethernet ที่ต้องการการเชื่อมต่อสัญญาณที่เสถียร, การแยกทางไฟฟ้าสูง, และการรวมบอร์ดที่กะทัดรัด ด้วย อัตราส่วนรอบ 1CT:1CT, แรงดันไฟฟ้าฉนวน 1500 VAC, และ รองรับ PoE 4P สูงสุด 30W, HX5401NL ถูกสร้างขึ้นสำหรับวิศวกรที่ออกแบบอุปกรณ์เครือข่ายกิกะบิตที่เชื่อถือได้, อุปกรณ์ที่รองรับ PoE, และอินเทอร์เฟซ Ethernet ความหนาแน่นสูง

สำหรับผู้ซื้อที่กำลังมองหา เอกสารข้อมูล HX5401NL, ข้อมูลอ้างอิงแผนผัง, รายละเอียดแพ็คเกจ, หรือข้อมูลจำเพาะทางไฟฟ้า, หน้านี้มีสรุปทางวิศวกรรมที่ชัดเจนเพื่อช่วยให้คุณประเมินความเข้ากันได้และความเหมาะสมในการออกแบบได้อย่างรวดเร็ว

คุณสมบัติหลักของ HX5401NL แม่เหล็ก LAN PoE 4P 30W

• ออกแบบมาสำหรับ 1000BASE-T Ethernet
• สถาปัตยกรรมแม่เหล็กสี่พอร์ต
• อัตราส่วนรอบ 1CT:1CT
• แรงดันไฟฟ้าฉนวน 1500 VAC
• รองรับ PoE 4P สูงสุด 30W
• รูปแบบการติดตั้ง BGA แบบกริดบั้ม
• เป็นไปตามมาตรฐาน RoHS-6
• ช่วงอุณหภูมิการทำงาน: -40°C ถึง +85°C

HX5401NL เหมาะสำหรับฮาร์ดแวร์เครือข่ายขนาดกะทัดรัดที่ความสมบูรณ์ของสัญญาณ, ความน่าเชื่อถือทางความร้อน, และความเข้ากันได้ของ PoE ล้วนมีความสำคัญ

ข้อมูลจำเพาะของ HX5401NL

เอกสารข้อมูล HX5401NL

แผนผังเอกสารข้อมูล Pulse HX5401NL

เค้าโครง PCB เอกสารข้อมูล Pulse HX5401NL

ภาพรวมประสิทธิภาพทางไฟฟ้าของ HX5401NL

HX5401NL ได้รับการออกแบบมาเพื่อ ประสิทธิภาพ Gigabit Ethernet ด้วยคุณสมบัติทางไฟฟ้าที่จำเป็นสำหรับอินเทอร์เฟซ LAN สมัยใหม่ ตามพารามิเตอร์ที่ให้มา ชิ้นส่วนนี้มี:

• การสูญเสียการแทรก: สูงสุด 1.5 dB ตั้งแต่ 1–100 MHz
• การสูญเสียผลตอบแทน: ปรับให้เหมาะสมในช่วง 1–100 MHz
• อัตราส่วนการปฏิเสธโหมดร่วม (CMMR): การลดทอนสัญญาณที่แข็งแกร่งในช่วงความถี่หลัก
• การครอสทอล์ค: ควบคุมเพื่อความสมบูรณ์ของสัญญาณหลายช่อง
• การจัดการพลังงาน PoE: PoE 4P สูงสุด 30W

ค่าเหล่านี้มีความสำคัญเนื่องจากหม้อแปลง LAN PoE ต้องทำมากกว่าแค่ส่งข้อมูล พวกมันต้องรักษาคุณภาพสัญญาณในขณะที่จัดการกับการจ่ายพลังงานและประสิทธิภาพ EMI ในอินเทอร์เฟซ Ethernet ที่กะทัดรัด

พารามิเตอร์ทางไฟฟ้าโดยละเอียด

1. การสูญเสียการแทรก

1–100 MHz: สูงสุด 1.5 dB

การสูญเสียการแทรกต่ำช่วยรักษาคุณภาพสัญญาณในการออกแบบ 1000BASE-T สิ่งนี้มีความสำคัญอย่างยิ่งในระบบ Ethernet ที่มีขอบเขตจำกัดและเสถียรภาพของลิงก์ขึ้นอยู่กับการส่งสัญญาณที่ชัดเจนผ่านส่วนหม้อแปลง

2. การสูญเสียผลตอบแทน

• 1–30 MHz: ต่ำสุด -18 dB
• 40 MHz: ต่ำสุด -16 dB
• 50 MHz: ต่ำสุด -14 dB
• 60–80 MHz: ต่ำสุด -11 dB
• 100 MHz: ต่ำสุด -10 dB

การสูญเสียผลตอบแทนบ่งชี้ว่าหม้อแปลงรักษาการจับคู่ความต้านทานได้ดีเพียงใดตลอดแถบความถี่การทำงาน การสูญเสียผลตอบแทนที่ดีขึ้นช่วยสนับสนุนความน่าเชื่อถือของลิงก์และลดการสะท้อนที่อาจทำให้ประสิทธิภาพ Ethernet ลดลง

3. CMMR

• 30–60 MHz: ต่ำสุด -32 dB
• 80–100 MHz: ต่ำสุด -25 dB
• 125 MHz: ต่ำสุด -19 dB

​

การปฏิเสธโหมดร่วมมีความสำคัญในแม่เหล็ก Ethernet เนื่องจากช่วยลดสัญญาณรบกวนที่อาจส่งผลต่อความสมบูรณ์ของสัญญาณ โดยเฉพาะอย่างยิ่งในสภาพแวดล้อมเครือข่ายอุตสาหกรรมที่มีสัญญาณรบกวนสูงหรือมีความหนาแน่นสูง

4. การครอสทอล์ค

• 30 MHz: ต่ำสุด -44 dB
• 60 MHz: ต่ำสุด -37 dB
• 100 MHz: ต่ำสุด -33 dB

​

การครอสทอล์คต่ำมีความสำคัญในการออกแบบแบบสี่พอร์ต เนื่องจากมีหลายช่องสัญญาณวางอยู่ใกล้กันบน PCB HX5401NL มีไว้สำหรับการออกแบบที่ต้องการประสิทธิภาพที่เสถียรในทุกพอร์ต

เหตุใดรูปแบบการติดตั้ง BGA จึงมีความสำคัญ

HX5401NL ใช้รูปแบบการติดตั้ง BGA แบบกริดบั้ม ซึ่งมีคุณค่าสำหรับเค้าโครง PCB ที่กะทัดรัดและกระบวนการประกอบอัตโนมัติ สำหรับวิศวกร นี่หมายถึง:

• การรวมบอร์ดที่มีประสิทธิภาพ
• เหมาะสมกับการออกแบบที่มีความหนาแน่นสูง
• เหมาะสำหรับการผลิต SMT สมัยใหม่
• พื้นที่ขนาดกะทัดรัดสำหรับอุปกรณ์เครือข่าย

แนวทางการบรรจุภัณฑ์นี้มักเป็นที่นิยมเมื่อพื้นที่การออกแบบมีจำกัดและผลิตภัณฑ์ต้องรักษาประสิทธิภาพทางไฟฟ้าที่เชื่อถือได้

สิ่งที่ทีมออกแบบควรรู้ก่อนเลือก HX5401NL

ก่อนที่จะสรุป HX5401NL ใน BOM ของคุณ โปรดยืนยันสิ่งต่อไปนี้:

• แอปพลิเคชันของคุณคือ 1000BASE-T, ไม่ใช่แค่ 10/100 เท่านั้น
• PCB ของคุณรองรับ รูปแบบการติดตั้ง BGA
• ความต้องการ PoE ของคุณอยู่ใน สูงสุด 30W
• ผู้จำหน่าย PHY รองรับคุณสมบัติแม่เหล็กที่เข้ากันได้
• ช่วงอุณหภูมิของ -40°C ถึง +85°Cเพียงพอ
• การสูญเสียผลตอบแทน, การสูญเสียการแทรก, และการครอสทอล์ค เหมาะสมกับขอบเขตระบบของคุณ

การตรวจสอบเหล่านี้ช่วยลดความเสี่ยงในการออกแบบใหม่และปรับปรุงความสำเร็จในการพัฒนาฮาร์ดแวร์ Ethernet ครั้งแรก

คำถามที่พบบ่อยเกี่ยวกับ HX5401NL แม่เหล็ก PoE 1000BASE-T

HX5401NLเป็นตัวเลือกที่แข็งแกร่งสำหรับการออกแบบ หม้อแปลง LAN PoE 1000BASE-T ที่ต้องการ การรวมสี่พอร์ต, ฉนวน 1500 VAC, อัตราส่วนรอบ 1CT:1CT, และการรองรับ PoE 4P สูงสุด 30W ประสิทธิภาพทางไฟฟ้าและแพ็คเกจ BGA ทำให้เหมาะสำหรับฮาร์ดแวร์ Ethernet ขนาดกะทัดรัดที่มีความน่าเชื่อถือสูง ซึ่งความสมบูรณ์ของสัญญาณและการจ่ายพลังงานต้องทำงานร่วมกัน

สำหรับวิศวกรที่เปรียบเทียบตัวเลือกแม่เหล็ก LAN PoE, HX5401NL ควรได้รับการประเมินเทียบกับข้อกำหนด PHY ของคุณ, พื้นที่ PCB, และเป้าหมายพลังงาน PoE เพื่อให้แน่ใจว่าการนำไปใช้ในการออกแบบมีความชัดเจนและเชื่อถือได้

1. Pulse HX5401NL คืออะไร?

Pulse HX5401NL เป็นหม้อแปลง LAN PoE แบบสี่พอร์ตที่ออกแบบมาสำหรับแอปพลิเคชัน 1000BASE-T Ethernet ให้การแยกสัญญาณ, การจับคู่ความต้านทาน, และการรองรับ PoE ในแพ็คเกจ BGA SMT

2. HX5401NL รองรับอัตราข้อมูลเท่าใด?

HX5401NL รองรับ 1000BASE-T Ethernet มีไว้สำหรับการออกแบบเครือข่ายกิกะบิตที่ต้องการแม่เหล็ก LAN ประสิทธิภาพสูง

3. อัตราส่วนรอบของ HX5401NL คือเท่าใด?

อัตราส่วนรอบของ HX5401NL คือ 1CT:1CT ซึ่งเป็นการกำหนดค่ามาตรฐานสำหรับแอปพลิเคชันหม้อแปลง Ethernet

4. แรงดันไฟฟ้าฉนวนของ HX5401NL คือเท่าใด?

HX5401NL ให้ แรงดันไฟฟ้าฉนวน 1500 VAC ช่วยปกป้องอินเทอร์เฟซ Ethernet จากความเครียดทางไฟฟ้าและผลต่างศักย์กราวด์

5. HX5401NL รองรับ PoE หรือไม่?

ใช่ HX5401NL รองรับ PoE 4P สูงสุด 30W ทำให้เหมาะสำหรับอุปกรณ์เครือข่ายที่รองรับ PoE

6. รูปแบบการติดตั้งของ HX5401NL คืออะไร?

HX5401NL ใช้รูปแบบการติดตั้ง BGA แบบกริดบั้ม ซึ่งรองรับการรวม SMT ที่กะทัดรัด

7. ช่วงอุณหภูมิของ HX5401NL คือเท่าใด?

ช่วงอุณหภูมิการทำงานคือ -40°C ถึง +85°C ซึ่งทำให้เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมและเครือข่าย
