รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,REACH,ISO
หมายเลขรุ่น: B78476A8247A003
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 500 ชิ้น
ราคา: $0.2-$0.37
รายละเอียดการบรรจุ: ทีแอนด์อาร์ 500 ชิ้น/ม้วน
เวลาการส่งมอบ: จัดส่งภายใน 3 วัน
เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T เวสเทิร์นยูเนี่ยน
สามารถในการผลิต: 4600K ชิ้น/เดือน
ประเภทหม้อแปลงไฟฟ้า: |
LAN 10/100 Base-T |
หมายเลขชิ้นส่วน: |
B78476A8247A003 |
จำนวนพอร์ต: |
พอร์ตเดี่ยว |
ตัวเหนี่ยวนำ: |
350μH |
แรงดันไฟฟ้าแยก: |
1,500 VAC |
ประเภทการติดตั้ง: |
ติดพื้นผิว |
ประเภทหม้อแปลงไฟฟ้า: |
LAN 10/100 Base-T |
หมายเลขชิ้นส่วน: |
B78476A8247A003 |
จำนวนพอร์ต: |
พอร์ตเดี่ยว |
ตัวเหนี่ยวนำ: |
350μH |
แรงดันไฟฟ้าแยก: |
1,500 VAC |
ประเภทการติดตั้ง: |
ติดพื้นผิว |

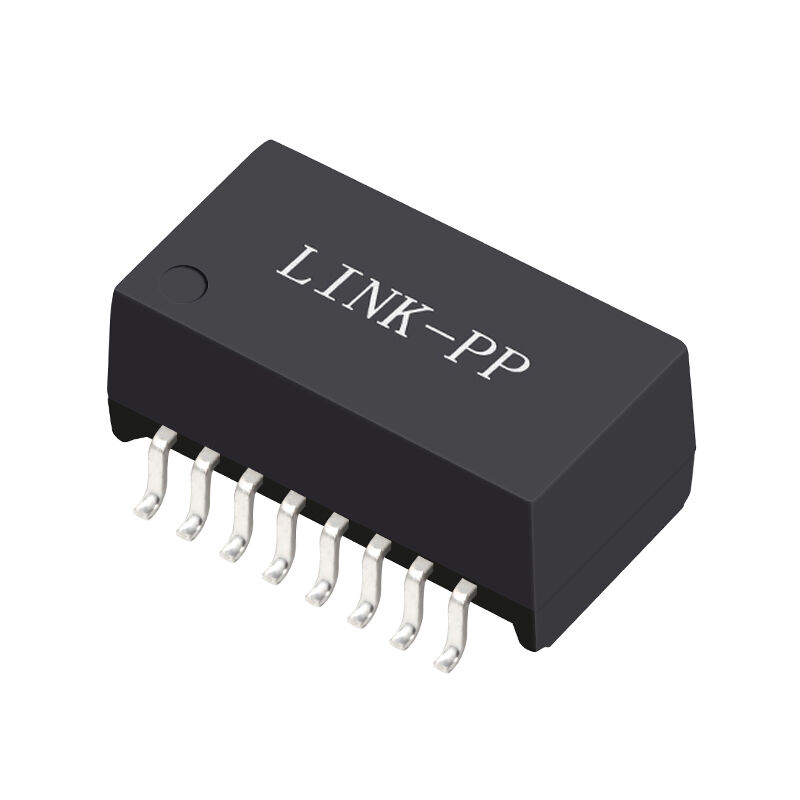

โมดูลแม่เหล็ก LAN B78476A8247A003 สำหรับ Ethernet 10/100Base-T หม้อแปลง SMD แบบพอร์ตเดี่ยวพร้อมค่าความเหนี่ยวนำ 350µH, การสูญเสียการแทรกต่ำ, การแยก 1500VAC และช่วงการทำงาน −40°C ถึง +85°C
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| หมายเลขชิ้นส่วน | B78476A8247A003 |
| ประเภทผลิตภัณฑ์ | โมดูลแม่เหล็ก LAN |
| มาตรฐาน Ethernet | 10/100Base-T |
| จำนวนพอร์ต | พอร์ตเดี่ยว |
| ประเภทแพ็คเกจ | Surface Mount (SMD) |
| วัสดุแกน | เฟอร์ไรต์โทรรอยด์ |
| แรงดันไฟฟ้าแยก | 1500 VAC |
| อุณหภูมิใช้งาน | −40 °C ถึง +85 °C |
| น้ำหนัก | ประมาณ 0.8 กรัม |
| การปฏิบัติตามข้อกำหนด | IEEE 802.3, RoHS |
| พารามิเตอร์ | เงื่อนไขการทดสอบ | ข้อมูลจำเพาะ |
|---|---|---|
| อัตราส่วนรอบ (Primary : Secondary) | — | 1CT : 1CT ±3% |
| ความเหนี่ยวนำ (OCL) | 100 kHz, 100 mV, 8 mA DC Bias | ≥ 350 µH |
| การทดสอบแรงดันไฟฟ้า | 50 Hz, 1 นาที | 1500 V AC |
| การสูญเสียการแทรก | 0.1 – 100 MHz | ≤ −1.0 dB |
| Return Loss | 1 – 30 MHz | ≥ 18 dB |
| Return Loss | 40 MHz | ≥ 16 dB |
| Return Loss | 50 MHz | ≥ 14 dB |
| Return Loss | 60 – 80 MHz | ≥ 12 dB |
| Crosstalk | 30 MHz | ≥ −43 dB |
| Crosstalk | 60 MHz | ≥ −37 dB |
| Crosstalk | 100 MHz | ≥ −33 dB |
| Differential-to-Common Mode Rejection (DCMR) | 30 MHz | ≥ −43 dB |
| Differential-to-Common Mode Rejection (DCMR) | 60 MHz | ≥ −37 dB |
| Differential-to-Common Mode Rejection (DCMR) | 100 MHz | ≥ −33 dB |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| อุณหภูมิใช้งาน | −40 °C ถึง +85 °C |
| อุณหภูมิในการจัดเก็บ | −40 °C ถึง +85 °C |
| มาตรฐานการบัดกรี | IPC / JEDEC J-STD-020D |
| RoHS | เข้ากันได้ |
โมดูลแม่เหล็ก LAN B78476A8247A003 เป็น หม้อแปลง Ethernet 10/100Base-T แบบพอร์ตเดี่ยว ที่ออกแบบมาสำหรับการใช้งานอินเทอร์เฟซ LAN ที่ต้องการการแยกสัญญาณที่เชื่อถือได้และการปราบปราม EMI
โมดูลหม้อแปลง LAN แบบติดตั้งบนพื้นผิว นี้รวมเอาแม่เหล็กประสิทธิภาพสูงที่ปรับให้เหมาะสมสำหรับอินเทอร์เฟซ Ethernet PHY ด้วย ค่าความเหนี่ยวนำขั้นต่ำ 350 µH, การสูญเสียการแทรกต่ำ และการปราบปรามครอสทอล์กที่ยอดเยี่ยม โมดูลนี้ช่วยให้มั่นใจได้ถึงการส่งข้อมูลที่เสถียรในเครือข่าย Fast Ethernet
ออกแบบมาสำหรับ อุปกรณ์อุตสาหกรรมและเครือข่าย B78476A8247A003 รองรับ ช่วงอุณหภูมิการทำงานที่กว้างตั้งแต่ −40 °C ถึง +85 °C ทำให้เหมาะสำหรับสภาพแวดล้อมที่ต้องการ เช่น ระบบอัตโนมัติในอุตสาหกรรม โครงสร้างพื้นฐานเครือข่าย และอุปกรณ์สื่อสารแบบฝัง
โมดูลแม่เหล็ก LAN ให้การแยกทางไฟฟ้า การจับคู่ความต้านทาน และการปราบปรามสัญญาณรบกวนระหว่าง Ethernet PHY และสายเคเบิลเครือข่าย เพื่อให้มั่นใจในการสื่อสาร Ethernet ที่เชื่อถือได้
โมดูลนี้ออกแบบมาสำหรับการใช้งาน Ethernet 10Base-T และ 100Base-TX ที่สอดคล้องกับมาตรฐาน IEEE 802.3
อุปกรณ์ให้การแยก 1500 VAC เพื่อให้มั่นใจในความปลอดภัยทางไฟฟ้าและความสมบูรณ์ของสัญญาณในเครือข่าย Ethernet
B78476A8247A003 รองรับช่วงอุณหภูมิการทำงานอุตสาหกรรมที่ขยายออกตั้งแต่ −40 °C ถึง +85 °C
