รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง, ฮุ่ยโจว
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO
หมายเลขรุ่น: 634108149621
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 150 ชิ้น
ราคา: $6.3
รายละเอียดการบรรจุ: เทปและรีลและไมลาร์
เวลาการส่งมอบ: ในเรือสต็อกภายใน 3 วัน
เงื่อนไขการชำระเงิน: TT, NET30/60/90 วัน, Western Union
สามารถในการผลิต: 5kk/เดือน
หมายเลขชิ้นส่วน: |
634108149621 |
พิมพ์: |
WR-MJ โมดูลแจ็ค |
ออกแบบ: |
แนวตั้ง Surface-Mount (SMT) |
พอร์ต: |
1x1 |
ระบบการสมัคร: |
แมว 3 |
จัดอันดับปัจจุบัน: |
1.5 ก |
แรงดันใช้งาน: |
120 โวลต์ (ไฟฟ้ากระแสสลับ) |
การป้องกัน: |
พลาสติกไม่มีฉนวนหุ้ม |
หมายเลขชิ้นส่วน: |
634108149621 |
พิมพ์: |
WR-MJ โมดูลแจ็ค |
ออกแบบ: |
แนวตั้ง Surface-Mount (SMT) |
พอร์ต: |
1x1 |
ระบบการสมัคร: |
แมว 3 |
จัดอันดับปัจจุบัน: |
1.5 ก |
แรงดันใช้งาน: |
120 โวลต์ (ไฟฟ้ากระแสสลับ) |
การป้องกัน: |
พลาสติกไม่มีฉนวนหุ้ม |

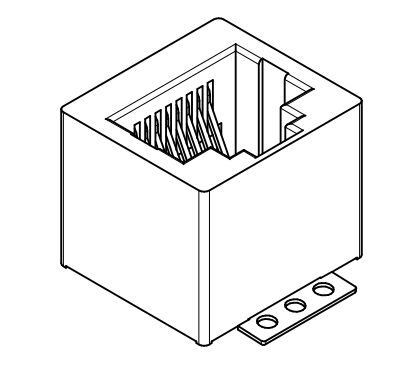

The 634108149621 WR-MJ Cat 3 Modular Jack คือ คอนเน็กเตอร์ RJ45 แบบ SMT แนวตั้ง 8P8C แบบพอร์ตเดียว ออกแบบมาเพื่อการเชื่อมต่ออีเธอร์เน็ตที่เชื่อถือได้ในระบบเครือข่ายและระบบอิเล็กทรอนิกส์แบบฝัง
พัฒนาโดย Würth Elektronik, คอนเน็กเตอร์แบบโมดูลาร์นี้อยู่ในกลุ่มผลิตภัณฑ์ WR-MJ series และรองรับ แอปพลิเคชันอีเธอร์เน็ต Category 3 พร้อมทั้งยังคงความเข้ากันได้กับเครือข่ายระดับสูงภายใต้เงื่อนไขบางประการ
ด้วย บรรจุภัณฑ์แบบเทปและม้วน, การเสริมความแข็งแรงของแท็บการบัดกรี, และ โครงสร้างที่เข้ากันได้กับการบัดกรีแบบรีโฟลว์ UL94-V0, คอนเน็กเตอร์ได้รับการปรับให้เหมาะสมสำหรับ การประกอบ SMT อัตโนมัติและประสิทธิภาพทางไฟฟ้าที่เสถียรในระยะยาว.
มีการใช้งานอย่างแพร่หลายใน อุปกรณ์เครือข่าย, อุปกรณ์ IoT และโครงสร้างพื้นฐานอาคารอัจฉริยะ ที่ต้องการอินเทอร์เฟซอีเธอร์เน็ตขนาดกะทัดรัดและเชื่อถือได้
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| หมายเลขชิ้นส่วน | 634108149621 |
| ซีรีส์ | WR-MJ Modular Jack |
| ประเภทคอนเน็กเตอร์ | RJ45 |
| จำนวนพิน | 8P8C |
| พอร์ต | 1×1 |
| ทิศทาง | แนวตั้ง |
| ประเภทการติดตั้ง | SMT |
| การป้องกันสัญญาณรบกวน | พลาสติก (ไม่มีการป้องกัน) |
| แท็บการบัดกรี | ใช่ |
| สปริง EMI | ไม่ |
| ไฟแสดงสถานะ LED | ไม่ |
| บรรจุภัณฑ์ | เทปและม้วน / ไมลาร์ |
| ระบบแอปพลิเคชัน | CAT 3 Ethernet |
| พารามิเตอร์ | สัญลักษณ์ | เงื่อนไขการทดสอบ | ค่า | ความคลาดเคลื่อน |
|---|---|---|---|---|
| กระแสไฟที่กำหนด | IR | — | 1.5 A | — |
| แรงดันไฟฟ้าขณะทำงาน | — | AC | 120 V | — |
| แรงดันไฟฟ้าที่ทนได้ | — | 1 นาที | 1000 V AC | — |
| ความต้านทานหน้าสัมผัส | R | — | ≤ 20 mΩ | สูงสุด |
| ความต้านทานฉนวน | RISO | — | ≥ 500 MΩ | ต่ำสุด |
The 634108149621 Cat 3 RJ45 Modular Jack ได้รับการออกแบบมาเพื่อมอบประสิทธิภาพทางไฟฟ้าที่เสถียรสำหรับอินเทอร์เฟซอีเธอร์เน็ตและการสื่อสาร
ลักษณะทางไฟฟ้าที่สำคัญ ได้แก่:
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| วัสดุฉนวน | LCP (Liquid Crystal Polymer) |
| ระดับการติดไฟของฉนวน | UL94 V-0 |
| สีฉนวน | ดำ |
| วัสดุหน้าสัมผัส | โลหะผสมทองแดง |
| การชุบหน้าสัมผัส | ทองแบบเลือก |
| ประเภทหน้าสัมผัส | ปั๊มขึ้นรูป |
The บรรจุภัณฑ์แบบเทปและม้วน ช่วยให้สามารถประกอบด้วยเครื่องจักรแบบ pick-and-place ความเร็วสูง เพิ่มประสิทธิภาพการผลิตในการผลิตอิเล็กทรอนิกส์ปริมาณมาก
The แท็บการบัดกรี ในตัวช่วยเพิ่มความเสถียรทางกล ทำให้มั่นใจได้ว่ายึดติดกับ PCB ได้อย่างแน่นหนาในระหว่างการทำงานและการเสียบสายเคเบิลซ้ำๆ
The ตระกูลคอนเน็กเตอร์แบบโมดูลาร์ WR-MJ นำเสนอตัวเลือกการกำหนดค่าที่หลากหลาย ได้แก่:
ความยืดหยุ่นนี้ช่วยให้นักออกแบบสามารถปรับคอนเน็กเตอร์ให้เข้ากับการออกแบบอุปกรณ์เครือข่ายที่หลากหลาย
A: The 634108149621 คือ คอนเน็กเตอร์แบบโมดูลาร์ RJ45 SMT แนวตั้งแบบพอร์ตเดียวพร้อมการกำหนดค่า 8P8C, ออกแบบมาสำหรับระบบอีเธอร์เน็ต Category 3 และแอปพลิเคชันเครือข่ายที่เข้ากันได้
A: ไม่ The 634108149621 ใช้โครงสร้างพลาสติกแบบไม่มีการป้องกันสัญญาณรบกวน, ซึ่งเหมาะสำหรับแอปพลิเคชันอีเธอร์เน็ตมาตรฐานส่วนใหญ่ที่ไม่ต้องการการป้องกันสัญญาณรบกวนเพิ่มเติม
A: คอนเน็กเตอร์ใช้ เทคโนโลยีการติดตั้งบนพื้นผิว (SMT) และจัดส่งใน บรรจุภัณฑ์แบบเทปและม้วน, ช่วยให้สามารถประกอบด้วยเครื่องจักรแบบ pick-and-place อัตโนมัติในการผลิต PCB ปริมาณมาก
