รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,ISO,ROHS,REACH
หมายเลขรุ่น: TM82440ANL
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 800 ชิ้น
ราคา: $0.3-$0.82
รายละเอียดการบรรจุ: 800 ชิ้น/ม้วน，1CTN = 6 ม้วน = 4800 ชิ้น
เวลาการส่งมอบ: ในเรือสต็อกวันนี้
เงื่อนไขการชำระเงิน: TT, Net30/60/90 วัน
สามารถในการผลิต: 4200K-PCS/เดือน
ชุด: |
หม้อแปลง LAN เกรดอุตสาหกรรม |
หมายเลขชิ้นส่วน: |
TM82440ANL |
ความเร็ว: |
1G เบส-ที |
จำนวนพอร์ต: |
พอร์ตเดี่ยว |
รูปแบบการติดตั้ง: |
เอสเอ็มดี/เอสเอ็มที |
ความยาว: |
15.1 (มม.) |
ความกว้าง: |
10 (มม.) |
ความสูง: |
4 (mm) |
ชุด: |
หม้อแปลง LAN เกรดอุตสาหกรรม |
หมายเลขชิ้นส่วน: |
TM82440ANL |
ความเร็ว: |
1G เบส-ที |
จำนวนพอร์ต: |
พอร์ตเดี่ยว |
รูปแบบการติดตั้ง: |
เอสเอ็มดี/เอสเอ็มที |
ความยาว: |
15.1 (มม.) |
ความกว้าง: |
10 (มม.) |
ความสูง: |
4 (mm) |

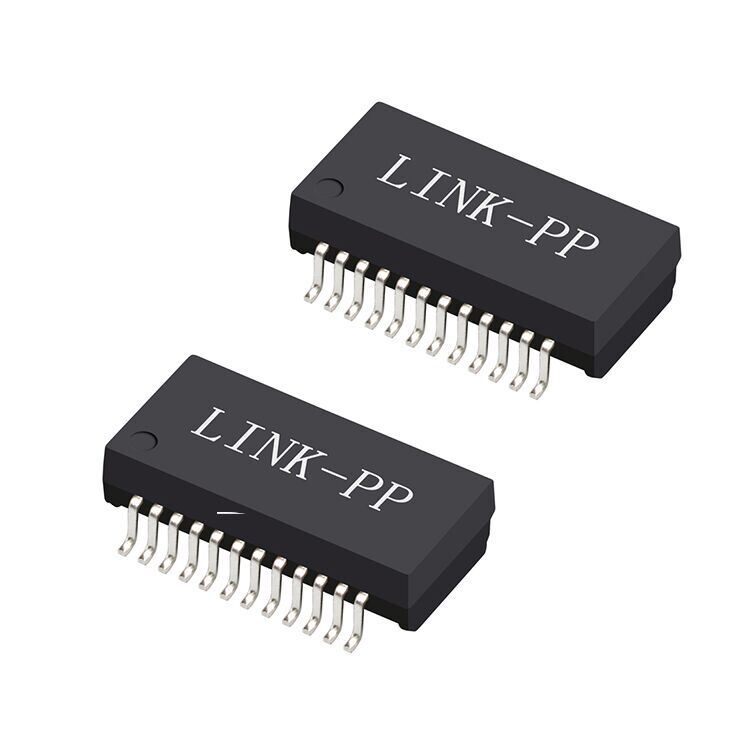

TM82440ANL LAN Transformer โมดูลแม่เหล็ก 1GBase-T Gigabit Ethernet โมดูลแม่เหล็ก 24 ปิน SMT แพคเกจด้วยการแยก 1500Vrms, ความสูญเสียการใส่ที่ต่ําและช่วงทํางาน -40 °C ถึง +85 °C
| ปริมาตร | รายละเอียด |
|---|---|
| เลขส่วน | TM82440ANL |
| ความเร็ว Ethernet | 1000Base-T |
| จํานวนท่าเรือ | ท่าเรือเดียว |
| ประเภทของแพคเกจ | SMT 24 ปิน |
| ประเภทการติดตั้ง | การติดตั้งพื้นผิว |
| โลตติจ์แยก | 1500Vrms |
| อุณหภูมิการทํางาน | -40°C ถึง +85°C |
| ความสอดคล้อง RoHS | ใช่ |
รายการTM82440ANL แทรนฟอร์ม LANคือโมดูลทรานฟอร์เมอร์ Ethernet 1GBase-T มีพอร์ตเดียวออกแบบมาเพื่ออินเตอร์เฟซ PHY Gigabit Ethernetนี่โมดูลแม่เหล็ก LAN ที่ติดอยู่บนผิว 24 ปินให้การแยกสัญญาณที่น่าเชื่อถือ การยับยั้ง EMI ที่ดีเยี่ยม และผลงานไฟฟ้าที่มั่นคงสําหรับเครือข่าย Ethernet ความเร็วสูง
ด้วยรอยเท้าในอุตสาหกรรมมาตรฐาน, การTM82440ANLเป็นที่สอดคล้องกับการออกแบบแปลง Gigabit LAN ที่ทั่วไปหลายแบบ ทําให้การบูรณาการ PCB ง่ายและการออกแบบอินเตอร์เฟซ Ethernet ที่ง่าย
ออกแบบเพื่ออุปกรณ์อุตสาหกรรมและเครือข่าย, เครื่องแปลงทํางานผ่านระยะอุณหภูมิที่กว้างจาก -40°C ถึง +85°C, ทําให้มันเหมาะสําหรับสภาพแวดล้อมที่ต้องการ เช่น ระบบอัตโนมัติอุตสาหกรรมและพื้นฐานการสื่อสาร
| ปริมาตร | ความถี่ / สภาพ | รายละเอียด |
|---|---|---|
| OCL (อัดแรง) | 100kHz 0.1V 8mA DC Bias | ≥ 350 μH |
| อัตราการหมุน (TX) | รางวัล | 1CT: 1CT ± 5% |
| อัตราการหมุน (RX) | รางวัล | 1CT: 1CT ± 5% |
| อุปทานการรั่วไหล (LL) | รางวัล | ≤ 0.4 μH |
| ความต้านทาน DC (DCR) | รางวัล | ≤ 1.2 Ω |
| การสูญเสียการใส่ | 1 100 MHz | ≤ -1 dB |
| ผลกําไรเสีย | 1 40 MHz | ≥ 16 dB |
| ผลกําไรเสีย | 40 100 MHz | ≥ 10 + 20 log ((f/80) dB |
| การสื่อสาร | 30 MHz | ≥ -45 dB |
| การสื่อสาร | 60 MHz | ≥ -40 dB |
| การสื่อสาร | 100 MHz | ≥ -35 dB |
| การปฏิเสธแบบต่างกับแบบทั่วไป (DCMR) | 30 MHz | ≥ -40 dB |
| การปฏิเสธแบบต่างกับแบบทั่วไป (DCMR) | 60 MHz | ≥ -35 dB |
| การปฏิเสธแบบต่างกับแบบทั่วไป (DCMR) | 100 MHz | ≥ -30 dB |
| ความดันแยก (Hi-Pot) | รางวัล | 1500 Vrms |
1. TM82440ANL การออกแบบไฟฟ้า
2. TM82440ANL การออกแบบเครื่องกล
3. TM82440ANL การวาด - การวางแผนแพด
4. TM82440ANL ภาพวาด - โปรไฟล์ของผสมผสานแบบกลับ
รายการTM82440ANL เครื่องแปลง Gigabit LANใช้อย่างแพร่หลายในอุปกรณ์เครือข่าย Ethernet รวมถึง:
ระยะอุตสาหกรรมอุณหภูมิทําให้มันเหมาะสําหรับอุปกรณ์เครือข่ายอุตสาหกรรมและพื้นฐานการสื่อสาร.
1เครื่องแปลง LAN ใช้อะไร?
เครื่องแปลง LAN ให้ความแยกกันทางไฟฟ้า, การจับคู่อุปสรรค, และการยับยั้งเสียงดังระหว่าง Ethernet PHY และเคเบิลเครือข่าย, รับประกันการส่งข้อมูลที่น่าเชื่อถือในเครือข่าย Ethernet.
2TM82440ANL รองรับความเร็ว Ethernet อะไร?
TM82440ANL ได้ถูกออกแบบมาเพื่อใช้งาน 1GBase-T (1000Base-T) Gigabit Ethernet
3TM82440ANL รองรับสภาพแวดล้อมอุตสาหกรรมหรือไม่
ใช่ ด้วยอุณหภูมิการทํางานในช่วง -40 °C ถึง +85 °C เหมาะสําหรับอุปกรณ์เครือข่ายอุตสาหกรรม
4มันให้ความดึงดูดแบบไหน?
เครื่องแปลงให้ความแยก 1500Vrms ตอบสนองความต้องการความปลอดภัย Ethernet และความสมบูรณ์ของสัญญาณ
