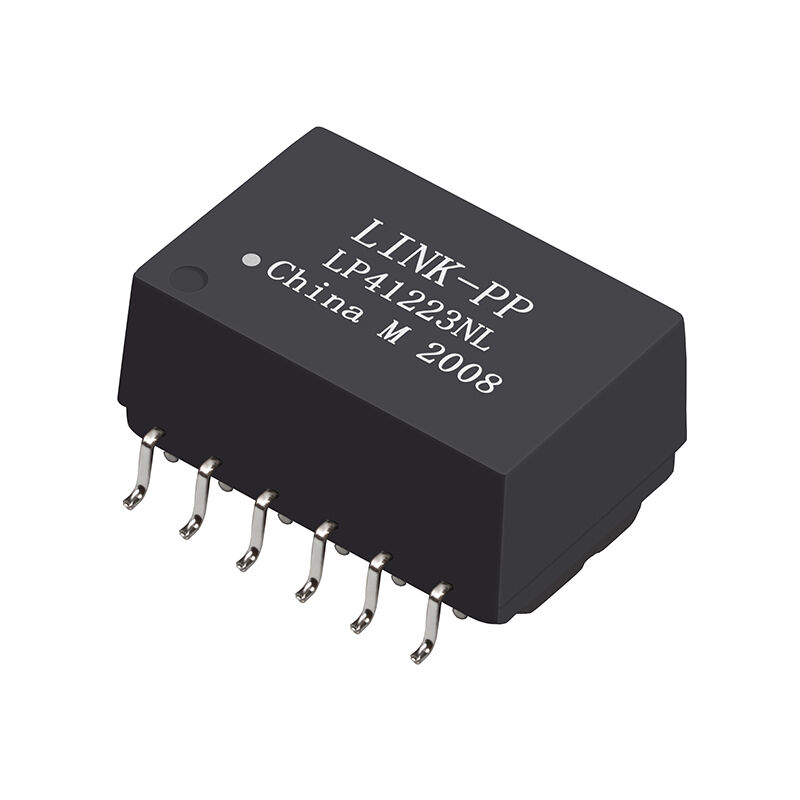

LP41223NL 10/100 BASE-T Single Port PoE++ โมดูลแปลง

LINK-PP LP41223NL เป็นโมดูลหม้อแปลงแม่เหล็กแบบพอร์ตเดี่ยว 10/100 BASE-T ประสิทธิภาพสูงที่ออกแบบมาโดยเฉพาะสำหรับแอปพลิเคชัน PoE++ (IEEE 802.3bt) รุ่นใหม่. ออกแบบมาเพื่อรองรับความต้องการพลังงานที่เพิ่มขึ้น โมดูลนี้รองรับ ความสามารถกระแส DC 1.1A, ทำให้เหมาะสำหรับอุปกรณ์เครือข่ายกำลังสูง.

1. คุณสมบัติหลักของ PoE++ LAN Magnetics

1. PoE++ Ready: ปรับให้เหมาะสมสำหรับความต้องการพลังงานที่เพิ่มขึ้นด้วยความสามารถกระแส DC 1.1A ต่อพอร์ต.​
2. เป็นไปตามมาตรฐาน: เป็นไปตามข้อกำหนด IEEE 802.3bt สำหรับ Power over Ethernet กำลังสูงอย่างสมบูรณ์.
3. ได้รับการรับรองความปลอดภัย: UL รับรองภายใต้หมายเลขไฟล์ E484653.
4. การแยกที่แข็งแกร่ง: การแยกแรงดันไฟฟ้าสูง 1500Vrms (1 นาที) หรือ 1800Vrms (1 วินาที).
5. เป็นมิตรต่อสิ่งแวดล้อม: ปลอดสารตะกั่วและเป็นไปตามข้อกำหนด RoHS อย่างสมบูรณ์.
6. ประเภทผลิตภัณฑ์: หม้อแปลง Ethernet LAN ประสิทธิภาพสูง ออกแบบมาสำหรับความต้องการการส่งพลังงาน PoE++ ที่เพิ่มขึ้น
7. แอปพลิเคชันหลัก:ออกแบบมาโดยเฉพาะสำหรับระบบ IEEE 802.3bt (PoE++) ที่ต้องการการจัดการกระแส DC ที่เพิ่มขึ้นสูงสุด 1.1A.

2. ข้อมูลจำเพาะทางไฟฟ้า @ 25°C

2.1 อัตราส่วนรอบ

การออกแบบ 1:1 ที่สมดุลช่วยให้มั่นใจได้ถึงการจับคู่ความต้านทานที่เหมาะสมระหว่าง PHY และด้านสายเคเบิลสำหรับระบบ 10/100/1000Base-T

2.2 การเหนี่ยวนำวงจรเปิด (OCL)

เงื่อนไขการทดสอบ: 100kHz, 0.1Vrms, 28mA DC Bias

รักษาประสิทธิภาพความถี่ต่ำที่เสถียรแม้ภายใต้สภาวะ DC bias ที่จำเป็นสำหรับการทำงานของ PoE++

2.3 การสูญเสียการแทรก

การสูญเสียการแทรกต่ำช่วยให้มั่นใจได้ถึงการลดทอนสัญญาณน้อยที่สุดและปรับปรุงระยะห่างของไดอะแกรมตา

2.4 การสูญเสียผลตอบแทน (ขั้นต่ำ)

2.5 การพูดข้าม

รับประกันการรบกวนทางแม่เหล็กไฟฟ้าต่ำและการส่งสัญญาณแบบดิฟเฟอเรนเชียลที่เสถียร

2.6 CMRR (อัตราส่วนการปฏิเสธโหมดทั่วไป)

การปราบปรามสัญญาณรบกวนโหมดทั่วไปที่แข็งแกร่ง ซึ่งมีความสำคัญต่อระบบ PoE++ กำลังสูง

2.7 ขั้ว

พิน 1 และ 12 และ 4 และ 9 อยู่ใน เฟสเดียวกัน.

2.8 Hi-Pot (หลักต่อรอง)

• 1500Vrms, 1 นาที หรือ
• 1800Vrms, 1 วินาที

ให้การแยกที่เสริมความแข็งแกร่งเพื่อความปลอดภัยและการป้องกันไฟกระชาก

2.9 ความสามารถกระแส PoE++

ออกแบบมาสำหรับความต้องการ PoE++ ที่เพิ่มขึ้นด้วย: ความสามารถกระแส DC 1.1A

รองรับแอปพลิเคชัน IEEE 802.3bt กำลังสูง

2.10 อุณหภูมิการทำงาน

0°C ถึง +70°C: เหมาะสำหรับสภาพแวดล้อมเชิงพาณิชย์และอุตสาหกรรมมาตรฐาน

3. LP41223NL ภาพวาดหม้อแปลง PoE++ LAN:

หมายเหตุทางเทคนิคเกี่ยวกับขั้ว: พิน 1 และ 12 และพิน 4 และ 9 อยู่ในเฟสเดียวกันเพื่อให้มั่นใจในความสมบูรณ์ของสัญญาณตลอดหม้อแปลง.

4. แอปพลิเคชันของหม้อแปลง PoE++ Ethernet LAN

LP41223NL มีความหลากหลายและออกแบบมาเพื่อรองรับแอปพลิเคชันเครือข่ายที่หลากหลาย:

• อุปกรณ์ SOHO: โมเด็ม ADSL และเราเตอร์บ้าน.
• เครือข่ายองค์กร: การออกแบบ LAN-on-Motherboard (LOM).
• โครงสร้างพื้นฐาน: ฮับเครือข่ายและสวิตช์ PoE++ กำลังสูง.
• อุตสาหกรรม IoT: อุปกรณ์ที่ต้องการการส่งพลังงานกระแสสูงควบคู่ไปกับข้อมูล.
