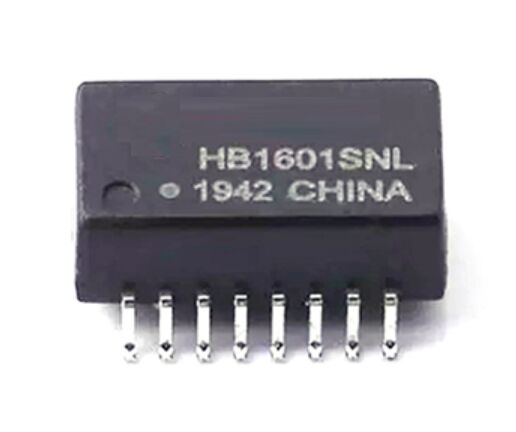

HB1601SNL 10/100Base-T หม้อแปลงแยกอีเธอร์เน็ต SMD SMD SOP-16

HB1601SNL เครื่องแปลง Ethernet ภาพรวม

รายการHB1601SNLเป็นคอมแพคต์เครื่องแปลงและกรองแยกแยก Ethernet 10/100Base-T ที่ติดอยู่บนผิว (SMD)ออกแบบมาเพื่อการส่งสัญญาณเครือข่ายที่น่าเชื่อถือ และการยับยั้งความรบกวนในอินเตอร์เฟซ Ethernet PHYแพ็คเกจ SOP-16, มันให้การแยก galvanic, impedance matching, และผลงาน EMI ที่ดีเยี่ยมสําหรับการใช้งาน Fast Ethernet.

ออกแบบตามไออีอี 8023และANSI X3263มาตรฐาน, HB1601SNL ถูกใช้อย่างแพร่หลายอุปกรณ์เครือข่าย SOHO, LAN-on-Motherboard (LOM) การออกแบบ, เครื่องสวิทช์ Ethernet, ฮับ และอุปกรณ์เครือข่ายอุตสาหกรรมใช่แล้วสอดคล้องกับ RoHS ไม่นําและเหมาะสําหรับการประกอบ SMT อัตโนมัติ

ข้อมูลการสั่งซื้อ

• เลขส่วน:HB1601SNL
• กล่อง:SOP-16, เทป & รีล (สําหรับการประกอบ SMT อัตโนมัติ)
• ประเภท:แทนทรานฟอร์เมอร์แยก LAN / Ethernet

รายการHB1601SNLเป็นเครื่องเชื่อถือที่สอดคล้องกับมาตรฐาน10/100Base-T SMD เครื่องแปลงแยก Ethernetออกแบบมาเพื่ออุปกรณ์เครือข่ายขนาดเล็กและมีประสิทธิภาพสูง มีผลงานทางไฟฟ้าที่พิสูจน์ได้ดี มีความโดดเดี่ยวที่แข็งแรง และได้รับการรับรอง ULมันเป็นทางเลือกที่ดีสําหรับการออกแบบ OEM และการใช้งานซ่อมแซมมืออาชีพ.

▶ขอราคาลงเอกสารข้อมูล ติดต่อการสนับสนุนทางเทคนิค

ลักษณะสําคัญของเครื่องแปลงแยก SMD Ethernet

• เครื่องแปลงแยก 10/100Base-T Ethernet พร้อมการกรองที่บูรณาการ
• SOP-16 แพ็คเกจติดตั้งบนพื้นผิว, ปรับปรุงให้ดีที่สุดสําหรับการวางแผน PCB ที่คอมแพคต์
• ออกแบบมาเพื่อตอบสนองไออีอี 8023และANSI X3263รายละเอียด
• ความสมบูรณ์แบบของสัญญาณที่ดีด้วยการสูญเสียการใส่ที่ต่ําและการสูญเสียการคืนที่สูง
• สูงการปฏิเสธเสียงเสียงแบบทั่วไป (DCMR)
• การแยก 1500 Vrms (Hi-Pot)สําหรับการแยกแยก galvanic ที่น่าเชื่อถือ
• สอดคล้องกับ RoHS, การสร้างที่ไม่มีหมู
• การสนับสนุนการผสมผสานแบบถอยหลังถึง 245 °C (สูงสุด 5 วินาที)
• รับรอง UL(ไฟล์หมายเลขE484635)

ใบข้อมูล HB1601SNL

รายละเอียดของ HB1601SNL LAN Transformer

ข้อมูลการใช้งานของเครื่องจักรและสิ่งแวดล้อม

การใช้งานของแม่เหล็ก LAN 10/100Base-T SOP-16

HB1601SNL ได้ถูกออกแบบมาเพื่อรองรับการใช้งานเครือข่าย Ethernet เร็วรวมถึง:

• อุปกรณ์เครือข่าย SOHO(โมเดม ADSL, รูเตอร์, เกตเวย์)
• LAN บน Motherboard (LOM)อินเตอร์เฟซ Ethernet
• ฮับและสวิตช์อีเทอร์เน็ต
• เครื่องควบคุม Ethernet ที่ฝังไว้
• ระบบเครือข่ายและระบบอัตโนมัติอุตสาหกรรม
• ซ่อมแซมและปรับปรุงอุปกรณ์เครือข่าย

ปัจจัยรูปแบบ SOP-16 ทําให้มันเหมาะสมสําหรับการออกแบบ PCB ความหนาแน่นสูงที่มีพื้นที่จํากัด

HB1601SNL รายงานการออกแบบและการประกอบ PCB

• ทําตามคําแนะนําแบบพื้นที่ SOP-16เพื่อให้ความชื้นและความเรียบเรียงของเหล็กผสมที่เหมาะสม
• รักษาความเหมาะสมระยะว่างระหว่างวงจรหลักและวงจรรองเพื่ออนุรักษ์ผลการแยก
• วางทรานฟอร์มใกล้กับ Ethernet PHY เพื่อลดความยาวของร่องรอยและลด EMI
• ใช้การกํากับแบบควบคุมอิเมพานซ์สําหรับคู่ความแตกต่าง TX/RX
• เหมาะสําหรับโปรไฟล์การผสมผสานแบบฟรีหมูแบบมาตรฐานมีอุณหภูมิสูงสุด245 °C.

มาตรฐานและความสอดคล้องของ Ethernet Isolation Transformer

• สอดคล้องกับ IEEE 802.3สําหรับ 10/100Base-T Ethernet
• สอดคล้องกับ ANSI X3.263
• สอดคล้องกับ RoHSและไม่มีหมู
• องค์ประกอบที่ได้รับการยอมรับ UL(เอกสารหมายเลข E484635)

การรับรองเหล่านี้ทําให้ HB1601SNL เหมาะสําหรับตลาดโลกและการใช้งานในอุตสาหกรรมในระยะยาว

สอบถามเกี่ยวกับ HB1601SNL 10/100Base-T Ethernet Transformer

1หน้าที่หลักของ HB1601SNL คืออะไร?

HB1601SNL ให้การแยกแยกทาง galvanic, การสอดคล้อง impedance และการยับยั้งเสียงระหว่าง Ethernet PHY และเคเบิลเครือข่ายในแอพลิเคชั่น 10/100Base-T

2HB1601SNL เหมาะกับการออกแบบ PoE ไหม?

HB1601SNL ถูกออกแบบมาเพื่อแยกสัญญาณ Fast Ethernetความสามารถ PoE ขึ้นอยู่กับการออกแบบระบบโดยรวม, การจัดอันดับปัจจุบัน, และการวางแผน PCB

3HB1601SNL สามารถใช้ในสภาพแวดล้อมอุตสาหกรรมได้หรือไม่

ใช่ด้วยความดันแยกสูง ผลงาน DCMR ที่แข็งแรง และการยอมรับ UL, มันเหมาะสําหรับอุตสาหกรรมและการใช้งานเอเธอร์เน็ตที่ฝังไว้ภายในช่วงอุณหภูมิที่กําหนดไว้

4ส่วนนี้เหมาะสําหรับการผลิต SMT อัตโนมัติหรือไม่

ใช่ แพคเกจ SOP-16 รองรับกระบวนการบรรจุเทปและม้วน และกระบวนการผสมผสานแบบมาตรฐาน.
