L9-FC553101-60PPC 155Mbps 1 × 9 FC เครื่องรับเสียง Tx1550nm/Rx1310nm


L9-FC553101-60PPC 1 × 9 FC เครื่องรับแสง ราคา 155 Mbps, Tx 1550 nm / Rx 1310 nm, ความยาวสูงสุด 60 km (แบบเดียว), DC 5.5 ราคา 26V, อินเตอร์เฟซ TTLเครื่องแปลงลําดับอุตสาหกรรมและการใช้งาน SDH/STM-1ใบข้อมูล และข้อมูลการสั่งซื้อในนั้น


155Mbps 1×9 เครื่องรับสัญญาณ ภาพรวมสินค้า

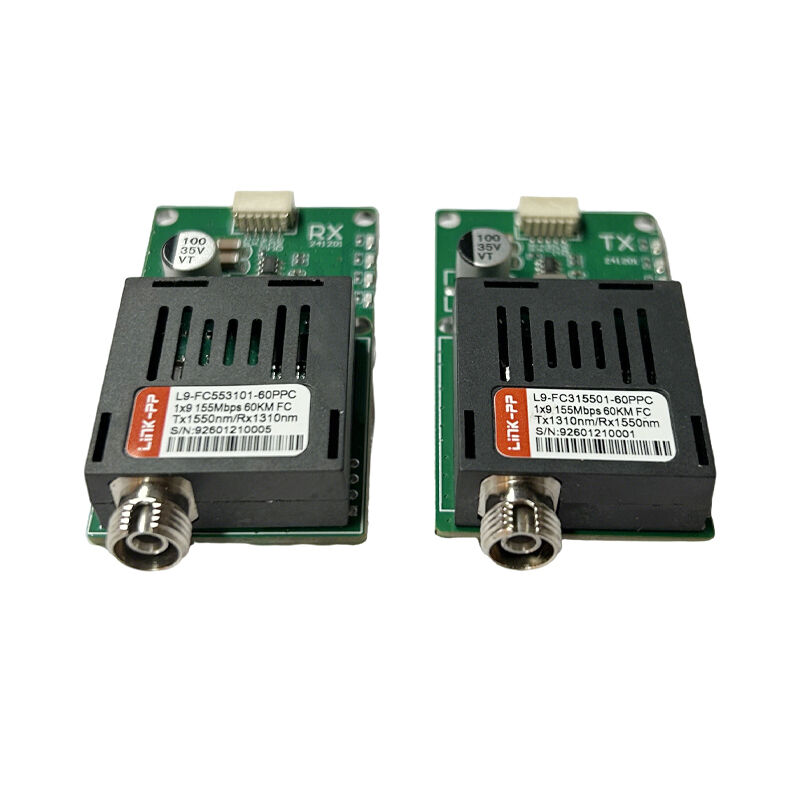

L9-FC553101-60PPCเป็นเครื่องรับสัญญาณออฟติกส์ 2 ด้านแบบ 1 × 9 โฟมเฟคเตอร์ สายใยเดียวที่ออกแบบสําหรับ155 Mbpsการสื่อสารทางออนไลน์แบบเรียงลําดับในระยะไกล

โมดูลใช้เครื่องเชื่อมแสง FC, ทํางานกับTx 1550 nm / Rx 1310 nm, และรองรับระยะทางการส่งของสูงสุด 60 กม.ผ่านไฟเบอร์แบบเดียว

ด้วยระยะความแรงกดไฟเข้าแบบตรงกันแบบกว้าง 5.526Vและ aอินเตอร์เฟซไฟฟ้า TTL, เครื่องรับสัญญาณนี้เหมาะสําหรับ UAV สายเชื่อมแสงอากาศ-แผ่นดิน, เครื่องแปลง TTL-to-fiber, ระบบเทเลเมตรอุตสาหกรรม, และอุปกรณ์สื่อสาร STM-1 / OC-3 ที่เก่าแก่

ลักษณะสําคัญ

• 1 × 9 โมดูลเครื่องรับสัญญาณแสงมาตรฐานของอุตสาหกรรม
• อัตราข้อมูล:155 Mbps
• การส่งไฟฟ้าสองทิศเส้นเดียว
• ความยาวคลื่นทางแสง:Tx 1550 nm / Rx 1310 nm
• ระยะทางการส่ง:สูงสุด 60 กม.(ตัวเลือก 80 กม.)
• เครื่องเชื่อมแสง:FC
• อินเตอร์เฟซไฟฟ้า:ระดับตรรกะ TTL
• ความดันการเข้าขนาดใหญ่:DC 5.5 V ถึง 26 V
• ความช้าต่ํา ความต้านทาน EMI สูง
• สอดคล้องกับ RoHS
• ปริมาตรอุตสาหกรรมที่เลือกสําหรับสภาพแวดล้อมที่รุนแรง

รายละเอียดทางเทคนิคของ L9-FC553101-60PPC เครื่องรับสัญญาณไฟเบอร์ FC ขนาด 60 กม.

1ลักษณะทั่วไป

2. ปารามิเตอร์ทางออนไลน์

3ปริมาตรไฟฟ้า

4สภาพแวดล้อม

5. การปฏิบัติตาม

ข้อมูลทางกล

• กล่อง:โมดูล 1 × 9 ช่องผ่าน
• การติดตั้ง:สตาร์ทผสม PCB
• ขนาดกล:พิมพ์ 1×9 ตามมาตรฐานของอุตสาหกรรม
• แนวทาง:การวางแผนปินคงที่เพื่อการบูรณาการ PCB ได้ง่าย

(ภาพวาดกลและผลลัพธ์ PCB สามารถขอได้)

60km 1x9 เครื่องรับสัญญาณ การใช้งาน

• ระบบสื่อสารทางอากาศ-แผ่นดินของ UAV
• TTL เป็นเครื่องแปลงไฟเบอร์ออปติก
• UAV optical data links และระบบ FPV
• การควบคุมอุตสาหกรรมและเทเลเมตร
• การสื่อสารลําดับผ่านไฟเบอร์ระยะไกล
• STM-1 / OC-3 ระบบโทรคมนาคมเก่า

หมายเหตุความเข้ากัน

• ออกแบบสําหรับเส้นใยแบบเดียวเท่านั้น
• รับประกันการจับคู่ความยาวคลื่นที่ถูกต้อง (Tx 1550 nm / Rx 1310 nm) ในปลายตรงข้าม
• สอดคล้องกับระดับตรรกะตรรกะ TTL มาตรฐาน
• เครื่องเชื่อม FC ต้องสอดคล้องกับชนิดสายไฟเบอร์คู่

L9-FC553101-60PPC ข้อมูลการสั่งซื้อ

• เลขส่วน:L9-FC553101-60PPC
• ระยะทางมาตรฐาน:60 กิโลเมตร
• ระยะทางเลือก:80 กิโลเมตร
• เครื่องเชื่อมFC
• ระดับอุณหภูมิการค้าหรืออุตสาหกรรม (ระบุตอนสั่ง)

สําหรับใบข้อมูล ตัวอย่าง ราคา และการสนับสนุนทางเทคนิคติดต่อเราตอนนี้

สอบถามเกี่ยวกับ L9-FC553101-60PPC TTL-to-Fiber Module

Q1: L9-FC553101-60PPC ใช้สําหรับอะไร?

ตอบ: ใช้ในการส่งสัญญาณทางออนไลน์ 155 Mbps TTL-to-fiber optical ระยะไกล โดยทั่วไปในด้านการสื่อสาร UAV, telemetry อุตสาหกรรม และระบบโทรคมนาคมเดิม

Q2: หน่วยนี้รองรับระบบพลังงาน UAV ไหม?

ตอบ: ใช่ โมดูลรองรับระยะความแรงกดไฟเข้าที่กว้างของ DC 5.5 ∼ 26 V เหมาะสําหรับยานพาหนะและแพลตฟอร์ม UAV

Q3: มีรุ่น 80 กิโลเมตรไหม?

ตอบ: ครับ มีรุ่น 80 กม.

Q2: มันใช้ไฟเบอร์และเครื่องเชื่อมอะไร?

A: สายไฟเบอร์แบบเดียว (9/125 μm) พร้อมเครื่องเชื่อมไฟฟ้า FC
