รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO

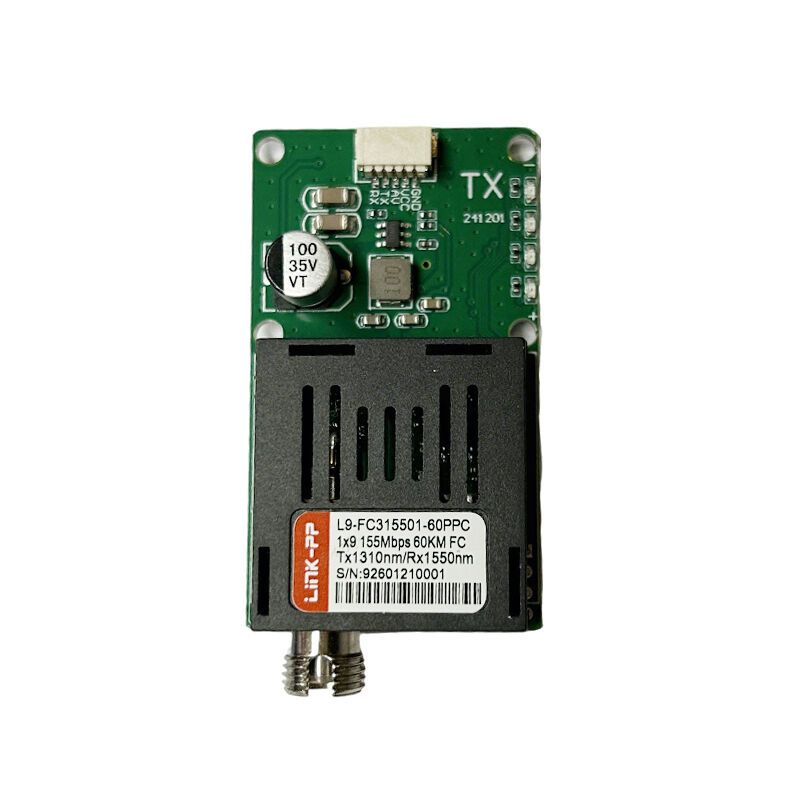

หมายเลขรุ่น: L9-FC315501-60PPC
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 50/500/1000/25K
ราคา: 12.98USD/PCS
รายละเอียดการบรรจุ: T&R
เวลาการส่งมอบ: ในเรือสต็อกภายใน 3 วัน
เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T เวสเทิร์นยูเนี่ยน
สามารถในการผลิต: 5kk/เดือน
อินเทอร์เฟซแบบออปติคัล: |
เครื่องเชื่อม FC |
อินเทอร์เฟซไฟฟ้า: |
ตรรกะ TTL |
ระยะทาง: |
≤60กม |
ฟอร์มแฟกเตอร์: |
1x9 |
อัตราข้อมูล: |
100ม./155ม |
ความยาวคลื่น: |
1310nm TX / 1550nm RX |
อินเทอร์เฟซแบบออปติคัล: |
เครื่องเชื่อม FC |
อินเทอร์เฟซไฟฟ้า: |
ตรรกะ TTL |
ระยะทาง: |
≤60กม |
ฟอร์มแฟกเตอร์: |
1x9 |
อัตราข้อมูล: |
100ม./155ม |
ความยาวคลื่น: |
1310nm TX / 1550nm RX |
โมดูลใยแก้วนำแสง TTL 155M 80 กม. เป็นโมดูลตัวรับส่งสัญญาณออปติคัลประสิทธิภาพสูง 1x9 TTL ออกแบบมาเพื่อ การสื่อสารใยแก้วนำแสงระยะไกล ใน ระบบอากาศ-พื้นดินของ UAV, การควบคุมอุตสาหกรรม และสภาพแวดล้อมที่มีคลื่นแม่เหล็กไฟฟ้าที่รุนแรงใช่ การส่งสัญญาณผ่านใยแก้วนำแสงให้
การส่งข้อมูล 155 Mbps ผ่านใยแก้วนำแสงแบบซิงเกิลโหมดได้สูงสุด 60 กม. พร้อมคุณสมบัติ อินพุตแรงดันไฟฟ้ากว้าง DC 5.5–26V, ความหน่วงต่ำ, และ ภูมิคุ้มกัน EMI สูง ทำให้เหมาะสำหรับ การส่งข้อมูลระยะไกลของโดรน, การเชื่อมต่อใยแก้วนำแสงจากท้องฟ้าสู่พื้นดิน และเครือข่ายควบคุมระยะไกลคุณสมบัติหลักใช่ การส่งสัญญาณผ่านใยแก้วนำแสงให้
ประกอบด้วย โมดูลปลายทาง A และปลายทาง B ที่มีความยาวคลื่นเสริมกันปลายทางฟังก์ชัน
| ปลายทาง A (บนอากาศ / UAV) | TTL → ออปติคัล (Tx 1550 nm / Rx 1310 nm) |
|---|---|
| ปลายทาง B (สถานีภาคพื้นดิน) | ออปติคัล → TTL (Tx 1310 nm / Rx 1550 nm) |
| การส่งข้อมูลแบบ Full-duplex ผ่านใยแก้วนำแสงแบบซิงเกิลโหมด ช่วยให้การสื่อสารที่เชื่อถือได้และแบบเรียลไทม์ได้สูงสุด 60 กม. | ข้อมูลจำเพาะทางแสงและไฟฟ้า |
ลักษณะทางแสง
| อุณหภูมิใช้งาน | สูงสุด | หน่วย | ความยาวคลื่นตัวส่งสัญญาณ | 1530 |
|---|---|---|---|---|
| 1550 | 1565 | nm | ความยาวคลื่นตัวรับสัญญาณ | -2 |
| 1310 | 1360 | nm | กำลังแสงขาออก | -2 |
| +3 | +5 | dBm | ความไวของตัวรับสัญญาณ | ≥ 32 |
| — | อัตราข้อผิดพลาดบิต (BER) | อัตราข้อผิดพลาดบิต (BER) | งบประมาณแสง | ≥ 32 |
| — | — | อัตราข้อผิดพลาดบิต (BER) | อัตราข้อผิดพลาดบิต (BER) | ≤ 1×10⁻¹² |
| ลักษณะทางไฟฟ้า | พารามิเตอร์ |
| อุณหภูมิใช้งาน | -40 ~ +85 °C |
|---|---|
| ระดับตรรกะ | เข้ากันได้กับ 3.3V / 5V |
| แรงดันไฟฟ้า | DC 5.5 – 26 V |
| การใช้พลังงาน | ≤ 2.5 W |
| การป้องกัน | การป้องกันขั้วย้อนกลับ, การกระชาก, แรงดันเกิน |
| สภาพแวดล้อมและกลไก | พารามิเตอร์ |
| อุณหภูมิใช้งาน | -40 ~ +85 °C |
|---|---|
| อุณหภูมิเก็บรักษา | 1x9 |
| รูปแบบ | 1x9 |
| ประเภทขั้วต่อ | FC |
| ตัวเรือน | โลหะหุ้มฉนวน |
| การติดตั้ง | PCB แบบเจาะทะลุ |
| การปฏิบัติตามมาตรฐาน | ITU-T G.957 (STM-1) |
| ≤ 20 กม. | โมดูลใยแก้วนำแสง TTL 155M 20 กม. |
|---|---|
| ≤ 40 กม. | โมดูลใยแก้วนำแสง TTL 155M 40 กม. |
| ≤ 60 กม. | L9-FC315501-60PPC |
| ≤ 80 กม. | โมดูลใยแก้วนำแสง TTL 155M 80 กม. |
| ทำไมต้องเลือก LINK-PP? | การทดสอบความเข้ากันได้ 100% |
MCU, FPGA, DSP และบอร์ดควบคุมการบิน
อย่างสมบูรณ์คำถามที่ 2: สามารถทำงานในสภาพแวดล้อมที่มี EMI สูงได้หรือไม่?ใช่ การส่งสัญญาณผ่านใยแก้วนำแสงให้
การแยกทางไฟฟ้าและภูมิคุ้มกัน EMI ที่สมบูรณ์
เหมาะสำหรับสภาพแวดล้อม UAV และอุตสาหกรรมคำถามที่ 3: รองรับการส่งสัญญาณสองทิศทางหรือไม่?ใช่ การสื่อสารด้วยแสงแบบ Full-duplex ผ่านใยแก้วนำแสงแบบซิงเกิลโหมด
