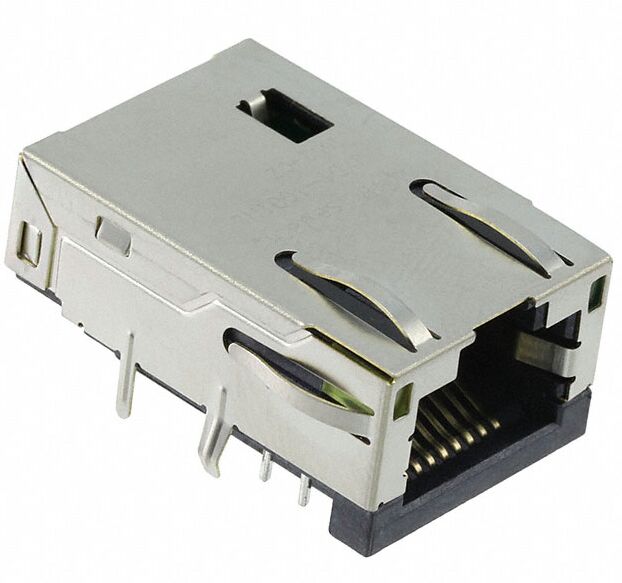

JXD1-1001NL 1×1 RJ45 Magjack Through-Hole สำหรับ 100BASE-TX
JXD1-1001NL — RJ45 แบบมีฉนวน 1×1 สำหรับ 100BASE-TX พร้อมหม้อแปลง 1CT:1CT, การแยก 2250 VDC, การติดตั้งแบบ Through-Hole, หน้าสัมผัสทองคำแบบเลือกได้ เหมาะสำหรับอินเทอร์เฟซ Ethernet อุตสาหกรรมและโทรคมนาคม
ข้อมูลจำเพาะทางเทคนิค
ข้อมูลจำเพาะทั่วไป
| พารามิเตอร์ |
ข้อมูลจำเพาะ |
| หมายเลขผลิตภัณฑ์ |
JXD1-1001NL |
| คำอธิบาย |
คอนเนคเตอร์ RJ45 1×1, หม้อแปลงในตัว (1:1), 100BASE-TX |
| จำนวนพอร์ต / ช่องสัญญาณ |
1 × 1 |
| อัตราข้อมูล |
แอปพลิเคชัน Ethernet 100BASE-TX (100 Mbps) |
| อัตราส่วนรอบ |
1CT : 1CT (1 : 1) |
| การแยก (ด้าน PHY ถึงด้านสาย) |
2250 VDC |
| รูปแบบการติดตั้ง |
Through-Hole |
| อุณหภูมิการทำงาน |
-40 °C ถึง +85 °C |
| อุณหภูมิการจัดเก็บ |
-40 °C ถึง +85 °C |
| RoHS |
ใช่ |
ข้อมูลจำเพาะวัสดุและการเคลือบ
| รายการ |
วัสดุ / การเคลือบ |
| ตัวเรือน |
เทอร์โมพลาสติก, สีดำ, UL94 V-0 |
| ฉนวน |
ทองเหลือง, เคลือบด้วยนิกเกิล |
| หน้าสัมผัส |
โลหะผสมทองแดง |
| การเคลือบหน้าสัมผัส |
ทองคำแบบเลือกได้ในบริเวณหน้าสัมผัส (ขั้นต่ำ 6 ไมโครนิ้ว) |
เอกสารข้อมูลระบุการเคลือบทองขั้นต่ำ 6 ไมโครนิ้วในบริเวณหน้าสัมผัส
ข้อมูลจำเพาะทางกล
| ขนาด |
ค่า (ทั่วไป) |
| ความยาวโดยรวม (รวมตัวล็อค) |
ประมาณ 26.06 มม. (1.026 นิ้ว) |
| ความกว้างโดยรวม |
ประมาณ 17.58 มม. (0.692 นิ้ว) |
| ความสูงโดยรวม |
ประมาณ 8.78 มม. (0.346 นิ้ว) |
โปรดดูแบบเขียนแบบของซัพพลายเออร์สำหรับผังขาที่สมบูรณ์และค่าความคลาดเคลื่อนของมิติเมื่อสร้างรูปแบบ PCB
ข้อมูลจำเพาะทางไฟฟ้า
| พารามิเตอร์ |
ข้อมูลจำเพาะ |
| การสูญเสียการแทรก |
(ตามเอกสารข้อมูลทั่วไปสำหรับลิงก์ 100 MHz) |
| การสูญเสียผลตอบแทน (ตัวอย่างค่าต่ำสุดของแถบความถี่) |
1-30 MHz: ≥ -16 dB; 30-60 MHz: ≥ -12 dB; 60-80 MHz: ≥ -10 dB |
| สัญญาณรบกวนข้าม / NEXT |
≥ -30 dB (1-100 MHz) ทั่วไป (ค่าจากเอกสารข้อมูล) |
| การลดทอนโหมดร่วม / CMRR |
ระบุตามเอกสารข้อมูล (เป้าหมายการออกแบบสำหรับหม้อแปลง LAN) |
| Hipot / ทนทาน |
2250 VDC (PHY ถึงสาย) |
ภาพรวมผลิตภัณฑ์
คอนเนคเตอร์ RJ45 แบบมีฉนวนขนาดกะทัดรัด แข็งแรง พร้อมหม้อแปลง 1CT:1CT ในตัว ออกแบบมาสำหรับแอปพลิเคชัน 100BASE-TX รองรับช่วงอุณหภูมิอุตสาหกรรมและการประกอบแบบ Through-Hole ที่สามารถบัดกรีด้วยคลื่นได้ เหมาะสำหรับเราเตอร์แบบฝัง สวิตช์ ตัวควบคุมอุตสาหกรรม และอุปกรณ์โทรคมนาคม
คอนเนคเตอร์ RJ45 แบบมีฉนวน Through-hole พร้อมหม้อแปลง LAN ในตัว (1CT:1CT), การแยก 2250 VDC, หน้าสัมผัสเคลือบทองแบบเลือกได้ และช่วงการทำงาน -40°C ถึง +85°C
คุณสมบัติและประโยชน์หลัก
- หม้อแปลง LAN ในตัว (1:1) ลด BOM และทำให้การออกแบบวงจรแม่เหล็กง่ายขึ้น
- การแยกสูง (2250 VDC) ระหว่าง PHY และสายเพื่อความปลอดภัยและความน่าเชื่อถือ
- แพ็คเกจ Through-hole แนะนำสำหรับการบัดกรีด้วยคลื่น — แข็งแรงสำหรับอุปกรณ์ภาคสนาม
- ช่วงอุณหภูมิที่กว้าง (-40 ถึง +85 °C)สำหรับแอปพลิเคชันอุตสาหกรรมและภายนอกอาคาร
- หน้าสัมผัสเคลือบทองแบบเลือกได้ รับประกันความต้านทานหน้าสัมผัสต่ำและอายุการใช้งานยาวนาน
- ตัวเรือนมีฉนวนพร้อมฉนวนทองเหลืองเคลือบด้วยนิกเกิลปรับปรุงประสิทธิภาพ EMI/EMC
เอกสารทางเทคนิค
แผนผัง JXD1-1001NL
ขนาด JXD1-1001NL
เค้าโครง PCB ที่แนะนำสำหรับ JXD1-1001NL
คำถามที่พบบ่อย
คำถามที่ 1: JXD1-1001NL ใช้สำหรับอะไร?
คำตอบ: JXD1-1001NL คือ
คอนเนคเตอร์ RJ45 แบบมีฉนวน 1 × 1 พร้อมหม้อแปลง LAN ในตัว, ออกแบบมาสำหรับ
แอปพลิเคชัน Ethernet 100BASE-TX มักใช้ใน:
- อุปกรณ์ Ethernet อุตสาหกรรม
- เราเตอร์และเกตเวย์แบบฝัง
- สวิตช์เครือข่าย
- โมดูลอินเทอร์เฟซโทรคมนาคม
- อุปกรณ์ระบบอัตโนมัติและการควบคุม
การแยกสูง (2250 VDC) และ
ช่วงอุณหภูมิการทำงานที่กว้าง (-40 °C ถึง +85 °C) ทำให้เหมาะสำหรับการใช้งานเครือข่ายในอุตสาหกรรมและสภาพแวดล้อมที่รุนแรง
คำถามที่ 2: JXD1-1001NL มีวงจรแม่เหล็กในตัวหรือไม่?
คำตอบ: ใช่ JXD1-1001NL มี หม้อแปลง LAN ในตัวพร้อมอัตราส่วนรอบ 1CT:1CT, ไม่จำเป็นต้องใช้วงจรแม่เหล็กภายนอกและทำให้การออกแบบ PCB ง่ายขึ้นพร้อมทั้งปรับปรุงความสมบูรณ์ของสัญญาณ
คำถามที่ 3: JXD1-1001NL เหมาะสำหรับแอปพลิเคชัน PoE หรือไม่?
คำตอบ: ไม่ JXD1-1001NL ออกแบบมาสำหรับ อินเทอร์เฟซ Ethernet ที่ไม่ใช่ PoE สำหรับการออกแบบ Power over Ethernet (PoE) ควรเลือก คอนเนคเตอร์ RJ45 ที่รองรับ PoE พร้อมวงจรแม่เหล็กเสริมและการจัดการกระแสไฟ
คำถามที่ 4: อัตราข้อมูลสูงสุดที่รองรับคือเท่าใด?
คำตอบ: คอนเนคเตอร์รองรับ แอปพลิเคชัน Ethernet 100BASE-TX (100 Mbps) ไม่ได้ ออกแบบมาสำหรับ Gigabit (1000BASE-T) หรือมาตรฐาน Ethernet ความเร็วสูงกว่า
คำถามที่ 5: ช่วงอุณหภูมิการทำงานคือเท่าใด?
คำตอบ: JXD1-1001NL ทำงานได้อย่างน่าเชื่อถือตั้งแต่ -40 °C ถึง +85 °C, ทำให้เหมาะสำหรับ แอปพลิเคชันอุตสาหกรรม ภายนอกอาคาร และความน่าเชื่อถือสูง
คำถามที่ 6: JXD1-1001NL ใช้การติดตั้ง PCB ประเภทใด?
คำตอบ: ใช้ การติดตั้งแบบ Through-hole และ แนะนำสำหรับกระบวนการบัดกรีด้วยคลื่น, ให้ความแข็งแรงทางกลและความทนทานที่ยอดเยี่ยมสำหรับการออกแบบฮาร์ดแวร์ในอุตสาหกรรม
คำถามที่ 7: JXD1-1001NL ให้แรงดันไฟฟ้าแยกเท่าใด?
คำตอบ: คอนเนคเตอร์ให้ การแยก 2250 VDC ระหว่างด้าน PHY และด้านสาย, รับประกัน ความปลอดภัยทางไฟฟ้าและการปฏิบัติตามกฎระเบียบในอุปกรณ์ Ethernet อุตสาหกรรม
คำถามที่ 8: JXD1-1001NL เป็นไปตามมาตรฐานอุตสาหกรรมหรือไม่?
คำตอบ: ใช่ เป็นไปตาม IEEE 802.3u (100BASE-TX) และ มาตรฐานสิ่งแวดล้อม RoHS, และช่องเสียบ RJ45 เป็นไปตาม ข้อกำหนด FCC Part 68
คำถามที่ 9: JXD1-1001NL ถือเป็นคอนเนคเตอร์ RJ45 แบบโปรไฟล์ต่ำหรือไม่?
คำตอบ: ไม่ ด้วยความสูงประมาณ 8.78 มม., JXD1-1001NL จัดอยู่ในประเภท คอนเนคเตอร์ RJ45 แบบโปรไฟล์กลางขนาดกะทัดรัด, เหมาะสำหรับ การจัดวาง PCB ที่มีพื้นที่จำกัด แต่ไม่จัดอยู่ในประเภทโปรไฟล์ต่ำพิเศษ
คำถามที่ 10: แนะนำกระบวนการบัดกรีแบบใด?
คำตอบ: แนะนำให้ใช้ การบัดกรีด้วยคลื่น, ด้วย อุณหภูมิสูงสุดของหัวแร้งที่ 260 °C เป็นเวลาสูงสุด 10 วินาที เพื่อให้มั่นใจในข้อต่อบัดกรีที่เชื่อถือได้และป้องกันความเสียหายจากความร้อน
คำถามที่ 11: JXD1-1001NL ใช้วัสดุอะไรบ้าง?
คำตอบ:
- ตัวเรือน: เทอร์โมพลาสติกที่ได้รับการรับรอง UL94 V-0 (สีดำ)
- ฉนวน: ทองเหลืองเคลือบด้วยนิกเกิล
- หน้าสัมผัส: โลหะผสมทองแดงพร้อมการเคลือบทองแบบเลือกได้ (≥6 ไมโครนิ้ว)
สิ่งนี้รับประกัน
ความทนทานทางกลที่ยอดเยี่ยม การป้องกัน EMI และประสิทธิภาพทางไฟฟ้า
คำถามที่ 12: JXD1-1001NL เป็นไปตามข้อกำหนด RoHS หรือไม่?
คำตอบ: ใช่ JXD1-1001NL เป็นไปตามข้อกำหนด RoHS อย่างสมบูรณ์, เหมาะสำหรับตลาดที่มีการควบคุมด้านสิ่งแวดล้อม รวมถึงสหภาพยุโรปและอเมริกาเหนือ
คำถามที่ 13: มีตัวเลือกบรรจุภัณฑ์ใดบ้าง?
คำตอบ: บรรจุภัณฑ์มาตรฐานคือ ถุงป้องกันไฟฟ้าสถิตแต่ละชิ้น + ถาดป้องกัน + กล่องด้านนอก อาจมีตัวเลือกบรรจุภัณฑ์จำนวนมากสำหรับคำสั่งซื้อปริมาณมาก
คำถามที่ 14: JXD1-1001NL ยังอยู่ในสายการผลิตหรือไม่?
คำตอบ: ปัจจุบัน JXD1-1001NL ถูกระบุว่าเป็น EOL (สิ้นสุดอายุการใช้งาน) สำหรับการออกแบบใหม่ เราขอแนะนำให้เลือก ทางเลือกที่เข้ากันได้แบบพินต่อพิน เพื่อให้มั่นใจในเสถียรภาพของการจัดหาในระยะยาว
คำถามที่ 15: มีทางเลือกที่แนะนำสำหรับ JXD1-1001NL หรือไม่?
คำตอบ: ทางเลือกที่เข้ากันได้โดยทั่วไป ได้แก่ คอนเนคเตอร์ RJ45 1 × 1 พร้อมวงจรแม่เหล็กในตัว, รองรับ 100BASE-TX, การติดตั้งแบบ Through-hole และการแยก 2250 VDC โปรดติดต่อทีมวิศวกรของเราเพื่อขอ คำแนะนำในการเปลี่ยนทดแทนโดยตรง
