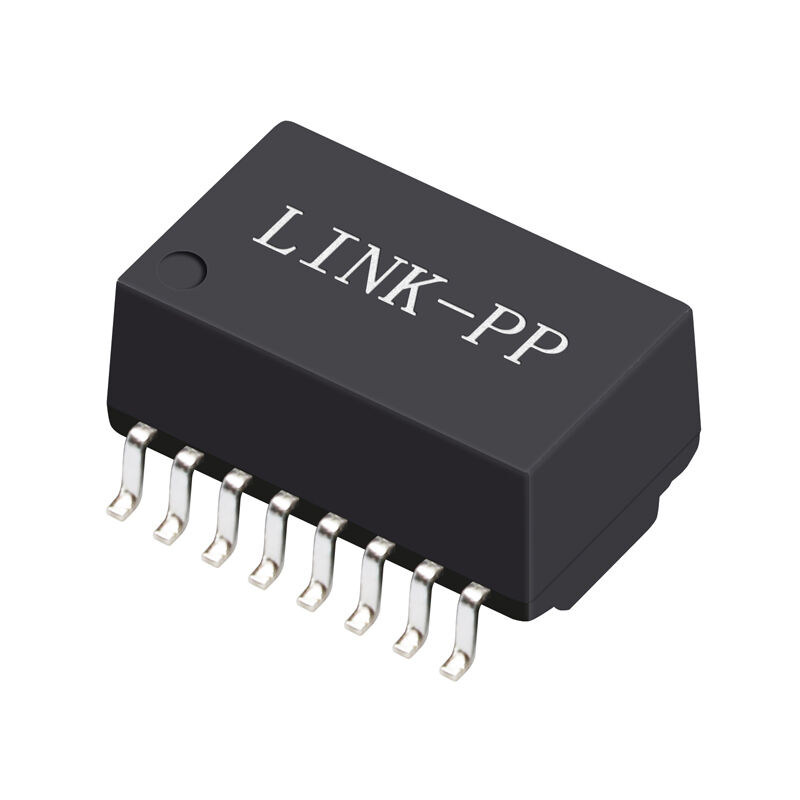

S16037G 10/100Base‑T โมดูลหม้อแปลงอีเธอร์เน็ต SMD-16P 350µH OCL


S16037G เป็นทรานฟอร์เมอร์เอเธิร์น SMD 10/100Base-T ด้วย 350μH OCL, อัตราการหมุน 1: 1, การแยก 1.5kVrms, RoHS ตรง. เหมาะสําหรับการออกแบบเอเธิร์นรวดเร็ว.


S16037G ภาพรวมของแตรนฟอร์ม LAN


รายการS16037Gเป็นคอมแพคต์โมดูลแปลงแม่เหล็ก LAN 10/100Base-Tออกแบบมาเพื่อการแยก Fast Ethernet และการปรับสัญลักษณ์ มันรวมการส่ง (TX) และการรับ (RX) แม็กเนติก1:1 อัตราการหมุนการประชุมIEEE 802.3 / 802.3uความต้องการสําหรับแอพลิเคชั่น 10BASE‐T และ 100BASE‐TX

กับขั้นต่ํา 350 μH OCL ที่ 8 mA bias, การสูญเสียการใส่ที่ต่ํา และแข็งแรง1.5 kVrms การแยก Hi-Pot, S16037G รับประกันการส่งข้อมูลที่มั่นคง, การทํางาน EMI ที่ดีขึ้นและความน่าเชื่อถือในระยะยาวในแบบที่จํากัดพื้นที่กล่อง SMD 16 ปิน (12.8 × 6.9 มม.)และเป็นอย่างเต็มที่สอดคล้องกับ RoHS และไร้ฮาโลเจน.


ลักษณะสําคัญของ S16037G 10/100Base‐T SMD Transformer

• การสนับสนุน10/100Base-T Ethernet(IEEE 802.3 / 802.3u)
• 1:1 อัตราการหมุน TX/RXสําหรับการผสมสัญญาณสมดุล
• ขั้นต่ํา 350 μH OCL@ 100 kHz, 0.1 V, กับ 8 mA DC bias
• การสูญเสียการใส่ที่ต่ํา: -1.15 dB สูงสุด (0.3~100 MHz)
• โลตติจ์แยกสูง: 1500 Vrms ไฮ-โพท
• หนาแน่นแพ็คเกจ SMD-16Pสําหรับการประกอบอัตโนมัติ
• RoHS และไร้ฮาโลเจนสอดคล้อง

รายละเอียดไฟฟ้า (@ 25 °C)

S16037G SMD-16P Ethernet แม็กเนติกโมดูลใบข้อมูล

S16037G รายการข้อมูล

S16037G ใบข้อมูล-เครื่องจักร

ผลประกอบการความสมบูรณ์ของสัญญาณ

ความสูญเสียกลับ (dB นาที)

อุปสรรคเสียงข้าม (dB Min)

DCMR-Differential-to-Common Mode Rejection (dB Min) ความแตกต่างกับสภาพปกติ

 รายละเอียดทางกลของ S16037G LAN Transformer

สิ่งแวดล้อมและการปฏิบัติตาม

• อุณหภูมิการทํางาน0 °C ถึง +70 °C
• อุณหภูมิการเก็บรักษา:-0 °C ถึง +85 °C
• การปฏิบัติตาม:RoHS, ไม่มีฮาโลเจน

10/100Base‐T LAN แทรนฟอร์เมอร์ มาตรฐาน & หมายเหตุการออกแบบ

1. ออกแบบมาเพื่อตอบสนองIEEE 802.3 / 802.3uความต้องการ Ethernet ที่รวดเร็ว
2. 350 μH OCL ที่ 8 mA bias สนับสนุนการเริ่มต้นที่มั่นคงและการบิดเบือนที่ลดลง
3. ปรับปรุงให้ EMI ต่ําและผลงานเชื่อมโยงที่น่าเชื่อถือมากกว่าสายทองแดงคู่บิด

FAQ

Q1: OCL คืออะไรในแม่เหล็ก 10/100Base-T?

OCL (อัตราต่ออัดวงจรเปิด)บันทึกความสามารถของทรานฟอร์เมอร์หลักเมื่อทรานฟอร์เมอร์รองเปิดการออกแบบ 10/100Base-T Ethernet, OCL ที่เพียงพอมีความสําคัญในการรักษาความสมบูรณ์ของสัญญาณในความถี่ต่ํา
สําหรับ S16037GOCL ขั้นต่ํา 350 μH ที่ 8 mA DC biasช่วย:


• ป้องกันการหลบลอยในเส้นเบสลีนในสัญญาณที่โค้ด MLT-3
• รักษาผลงานเชื่อมต่อที่มั่นคงบนสายทองแดงยาว
• ตอบสนองความต้องการความสูญเสียและความบิดเบือนในการคืน IEEE 802.3u


OCL ที่ไม่เพียงพออาจส่งผลให้เกิดความเครียดเพิ่มขึ้น ความผิดพลาดของแพ็คเก็ต หรือความไม่มั่นคงของลิงค์ โดยเฉพาะในสภาพแวดล้อมที่มีเสียงดัง


คําถามที่ 2: S16037G สามารถแทนแปลงอีเทอร์เน็ต Pulse หรือ Halo Fast ได้หรือไม่?

ใช่ครับS16037G สามารถใช้เป็นตัวแทนที่ใช้ได้สําหรับหลายๆ คนโมดูลทรานฟอร์เมอร์ Pulse และ Halo 10/100Base-T Ethernetที่มีความจําแนกทางไฟฟ้าที่คล้ายกัน
เมื่อประเมินความเหมาะสมของเครื่องสํารอง ผู้ออกแบบควรตรวจสอบ:


• การจับคู่อัตราการหมุน (1:1)
• เทียบเท่าหมวด OCL (≥ 350 μH)
• ค่าเทียบเท่าประเภทของบรรจุภัณฑ์และการออกแบบ (SMD-16P)
• ขั้นต่ําความแรงกดดันการแยกและความสูญเสียการใส่


S16037G ตอบสนองความต้องการไฟฟ้าหลัก IEEE 802.3u ที่ถูกกําหนดโดยทั่วไปสําหรับแม่เหล็ก Fast Ethernet ทําให้มันเหมาะสําหรับการเปลี่ยนแบบตกหรือใกล้ตกในหลายแบบ


10/100Base-T vs 1000Base-T แม็กเนติก: ความแตกต่างหลัก


ถึงแม้ว่าทั้งคู่จะเป็นส่วนประกอบแม่เหล็กของอีเทอร์เน็ต10/100Base-Tและ1000Base-Tเครื่องแปลงถูกออกแบบให้กับความต้องการสัญญาณและผลงานที่แตกต่างกัน


10/100 แม็กเนติกฐาน-T

• หนุน10 Mbps และ 100 Mbpsอัตราข้อมูล
• โดยปกติใช้การส่งสัญญาณคู่เดียวต่อช่องทาง
• ความต้องการความกว้างแบนด์เบดและเสียงข้ามสายต่ํากว่า
• ค่า OCL ใกล้350 μHเพียงพอ
• ใช้กันทั่วไปในแบบที่มีความรู้สึกต่อค่าใช้จ่ายและการออกแบบที่ฝังไว้

1000Base-T แม็กเนติก

• หนุนอัตราการส่งข้อมูล 1 Gbpsมากกว่าสี่คู่ที่บิดเบือน
• ขอให้เข้มงวดกว่าการสูญเสียการกลับ, การสับสนและ DCMRผลงาน
• มักมีลักษณะเครื่องกัดลมแบบรวม
• ความซับซ้อนที่สูงขึ้นและการควบคุมอุปสรรคที่เข้มข้นกว่า
• ใช้ในสวิตช์, รูเตอร์ และอุปกรณ์ LAN ที่มีประสิทธิภาพสูง


การเลือกชนิดแม่เหล็กที่ถูกต้องจะรับประกันความสอดคล้องกับมาตรฐาน IEEE และหลีกเลี่ยงปัญหาความสมบูรณ์แบบของสัญญาณระหว่างการทํางานของ Ethernet PHY


S16037G 10/100Base-T SMD เครื่องแปลง Ethernet สรุป


รายการS16037Gเป็นที่สอดคล้องกับมาตรฐาน10/100Base-T SMD Ethernet เครื่องแปลงให้ OCL 350 μH, การสูญเสียการใส่ต่ํา, และการแยกแยกสูงในร่องรอยที่คอมแพคต์. มันเหมาะสําหรับการใช้งาน Fast Ethernet ที่ต้องการความสมบูรณ์แบบของสัญญาณที่น่าเชื่อถือได้, ความสอดคล้อง RoHS,และความสอดคล้องกับการออกแบบ PHY Fast Ethernet แบบหลัก.
