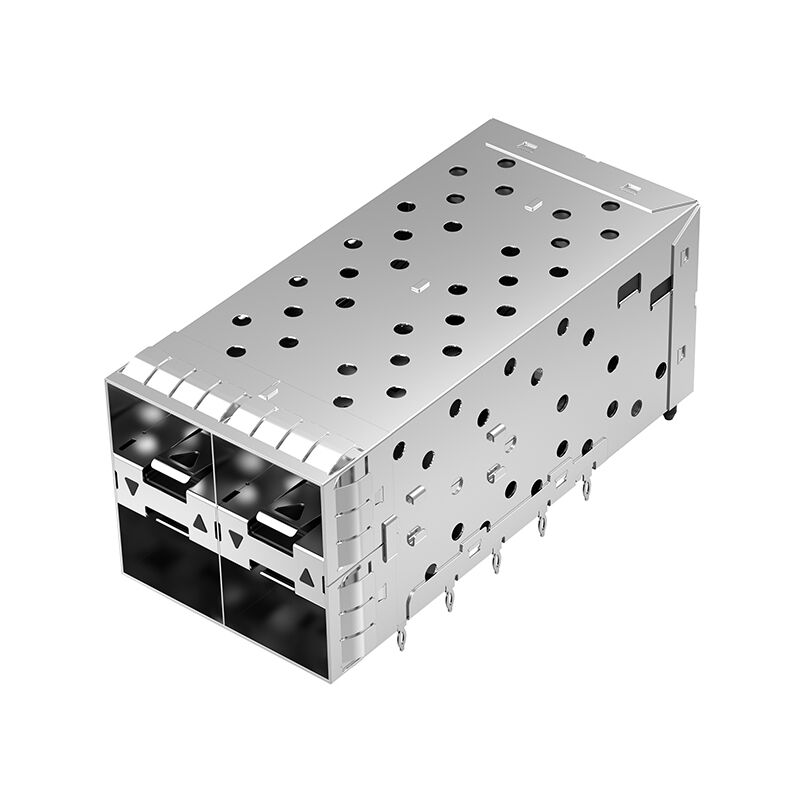

LP22BC01301 SFP+ 2x2 Cage Connector พร้อม Lightpipe ภายนอก


LINK-PP LP22BC01301 SFP+ 2x2 Cage Connector พร้อมท่อแสงภายนอก. ปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับป


• ความสมบูรณ์แบบของสัญญาณความเร็วสูงที่ประกันผ่านกรงทองแดงเคลือบ nickel และติดต่อเคลือบทอง
• ความเห็นสถานะ LED ที่สนับสนุนโดยหลอดไฟภายใน / นอก
• การติดตั้งมุมขวาแบบพรีสฟิต ทําให้การประกอบ PCB ง่ายขึ้นและลดการทํางานใหม่
• การบรรจุกระเป๋ารองรับการจัดการที่ปลอดภัยระหว่างการผลิตจํานวนมาก
• รองรับการทํางานที่น่าเชื่อถือในช่วงอุตสาหกรรมอุณหภูมิที่กว้าง (-40 ถึง 85 °C)

LP22BC01301 SFP+ 2x2 Cage Connector คําอธิบาย

รายการLP22BC01301 SFP+ 2x2 เครื่องเชื่อมกรงโดย LINK-PP เป็นเครื่องเชื่อม I/O ที่มีคุณภาพสูงและสามารถติดต่อได้อุปกรณ์เครือข่ายความเร็วสูง สวิตช์ธุรกิจ และแอพลิเคชั่นศูนย์ข้อมูลด้วยแมทริกซ์ 2x2 ท่าเรือและการบูรณาการหลอดไฟภายนอกกรงนี้ทําให้ความสมบูรณ์แบบของสัญญาณที่แข็งแกร่ง การควบคุม EMI ที่น่าเชื่อถือ และการจับคู่โมดูล SFP+ ที่ปลอดภัย.

ออกแบบมาเพื่อนักออกแบบ PCB วิศวกรเครือข่าย และทีมจัดซื้อ OEM, มันให้เครื่องติดตั้งผ่านรู, การปฏิบัติตามความต้องการความร้อนสูง และการบรรจุในตู้เพื่อการประกอบง่าย

ลักษณะสําคัญ

1ประเภท I/O ที่ติดต่อได้:กลมกรงพร้อมเครื่องเชื่อม SFP+ ที่บูรณาการ

2การตั้งค่าพอร์ต:แมทริกซ์ 2x2 4 ท่า

3ตําแหน่งตําแหน่ง SFP+ 80 แบบมาตรฐาน

4ไฟปายป์:ไฟไฟภายนอกและภายในรวมสําหรับตัวชี้สัญญาณ LED

5. EMI การควบคุม:การออกแบบกรงให้ความคุ้มกัน EMI

6ปิดได้:ไม่ระบุ (ปกติ SFP + การป้องกันการประกอบกรง)

7อัตราการส่งข้อมูล:รองรับความเร็ว SFP+ สูงสุด 10 ∼ 16 Gb/s

8อุณหภูมิการทํางาน:-40 85 °C

9การติดตั้ง PCB:ช่องเจาะ, ปรับพิมพ์, มุมขวา

10- วัสดุที่ใช้ในบ้าน:LCP อุณหภูมิสูง UL94 V-0

11วัสดุกรง:สารสกัดทองแดง, Ni- Plated, ความหนา 0.25 มม.

12ติดต่อ:โฟสฟอร์ทองแดง ความหนา 0.20 มิลลิเมตร ทองคํา 15 μm บนพื้นที่เพาะพันธุ์

13ฤดูใบไม้ผลิ:เหล็กไร้ขัดเหล็ก ความหนา 0.20 มม

14ขนาด:

• ความสูง: 25.53 มม / 1.005 นิ้ว
• ความยาว: 63.25 มม / 2.490 นิ้ว
• ความกว้าง: 29.00 มม / 1.142 นิ้ว

วัสดุและนิติบุตรไฟฟ้า

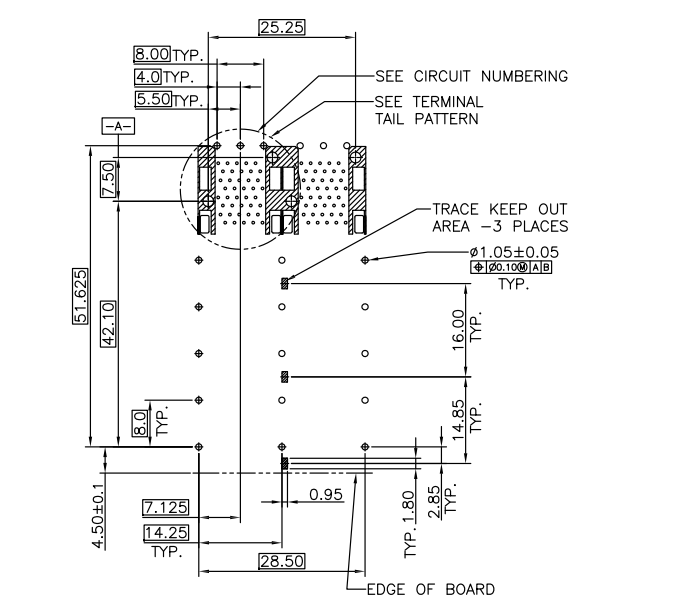

LP22BC01301 แผ่นข้อมูล- แผน PCB ที่แนะนํา

รายละเอียดด้านกลไกและการตั้งค่าของ LP22BC01301 2x2 SFP+ Cage

• ประเภทกรง:2x2 SFP+ ที่ติดกัน
• ปัจจัยรูปแบบ:มาตรฐาน SFP+
• สไตล์ ไลท์ไพป์:ภายในและภายนอก โพลิการ์บอเนตใส
• ประเภทการติดตั้ง:มุมขวา ช่องเจาะ
• วัสดุกรง:สารสกัดทองแดง
• ความหนา PCB แนะนํา:1.5 มิลลิเมตร
• สะดวกกับระบายความร้อน:ไม่ระบุ

การใช้งานการประกอบกรง SFP+

• 10G SFP+ เครื่องรับสัญญาณ
• เครื่องสวิทช์อีเทอร์เน็ต Enterprise และ Carrier
• เซอร์เวอร์และอุปกรณ์เก็บข้อมูล
• เครือข่ายสื่อสารข้อมูลความเร็วสูง

สอบถามเกี่ยวกับ LP22BC01301 SFP+ Cage Connector

Q1: รวมกรงนี้สามารถรองรับโมดูล SFP28 25Gb / s ได้หรือไม่?

ตอบ: รุ่นนี้ถูกปรับปรุงให้ดีที่สุดสําหรับความเร็ว SFP + ถึง 16 Gb / s ความสอดคล้องกับ SFP28 ต้องตรวจสอบ

Q2: ไลป์ไฟจะเข้ากันได้กับไฟ LED SFP+ มาตรฐานหรือไม่

ตอบ: ครับ หลอดไฟภายในและภายนอกที่นํามาพร้อม รองรับตัวชี้วัด LED มาตรฐาน

Q3: ระยะอุณหภูมิการทํางานคืออะไร?

ตอบ: กรงรองรับ -40 °C ถึง 85 °C

Q4: กระเป๋าบรรจุกระเป๋ามีให้สําหรับการผลิตจํานวนมากหรือไม่?

ตอบ: ใช่ LP22BC01301 ถูกจัดจําหน่ายในกระเป๋าบรรจุที่เหมาะสําหรับการประกอบอัตโนมัติ
