รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO
หมายเลขรุ่น: S16503G
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 400/2543/10K/25K
ราคา: $0.06-$3.2
รายละเอียดการบรรจุ: T&R
เวลาการส่งมอบ: หุ้น
เงื่อนไขการชำระเงิน: TT, Net30/60/90 วัน
สามารถในการผลิต: 3kk/เดือน
ข้อมูลจำเพาะ: |
749013010 |
หมายเลขชิ้นส่วน: |
LP2019ANL |
อินเทอร์เฟซ: |
พลังงาน 10/100Mbps |
ตระกูล: |
เครื่องแปลงโทรคมนาคม |
หมุด: |
16PIN |
ตัวอย่าง: |
ฟรี |
Archivi Disponibili: |
PDF/3D/ISG/Stp/ขั้นตอน/เอกสารข้อมูล |
ข้อมูลจำเพาะ: |
749013010 |
หมายเลขชิ้นส่วน: |
LP2019ANL |
อินเทอร์เฟซ: |
พลังงาน 10/100Mbps |
ตระกูล: |
เครื่องแปลงโทรคมนาคม |
หมุด: |
16PIN |
ตัวอย่าง: |
ฟรี |
Archivi Disponibili: |
PDF/3D/ISG/Stp/ขั้นตอน/เอกสารข้อมูล |

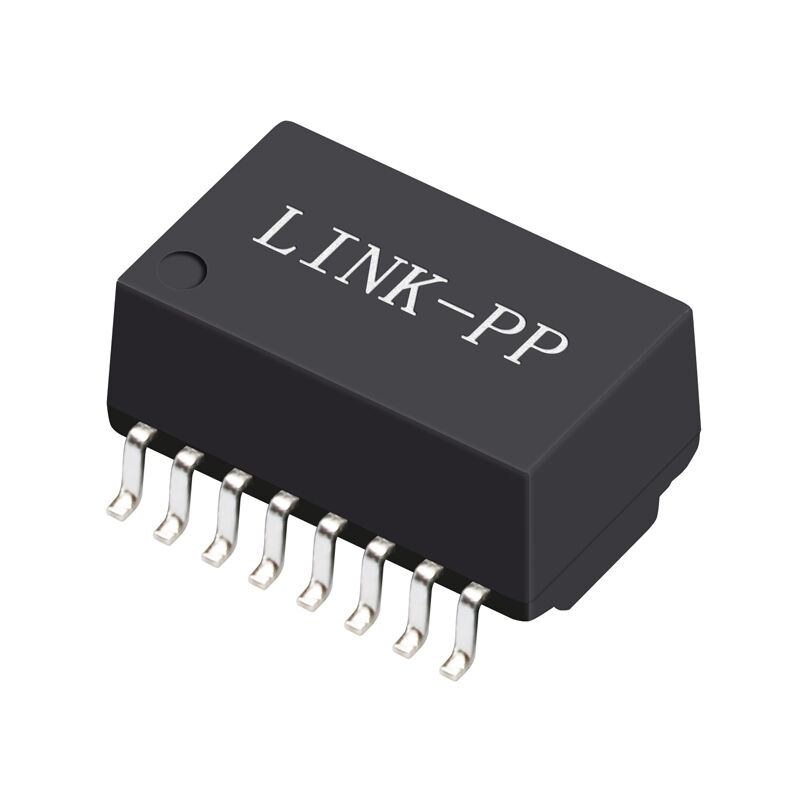

หม้อแปลงแยกแม่เหล็ก LAN S16503Gออกแบบมาสำหรับแอปพลิเคชัน Fast Ethernet (10/100BASE-TX) ด้วยอัตราส่วนการหมุน 1:1 การสูญเสียการแทรกต่ำ, ความทนทาน การแยก 1500VAC และการปฏิเสธการครอสทอล์ค/โหมดทั่วไปที่แข็งแกร่ง S16503G ช่วยให้มั่นใจได้ถึงประสิทธิภาพอินเทอร์เฟซ Ethernet PHY ที่เสถียรและทนทานต่อสัญญาณรบกวน
แพ็คเกจ SMD ขนาดกะทัดรัดและลักษณะทางไฟฟ้าที่เป็นไปตามมาตรฐานอุตสาหกรรมทำให้เหมาะสำหรับพอร์ตเครือข่าย RJ45, สวิตช์อีเธอร์เน็ต, เราเตอร์, เกตเวย์ IoT อุตสาหกรรม และบอร์ดโครงสร้างพื้นฐานการสื่อสาร มีจำหน่ายจากแหล่งที่เชื่อถือได้ รวมถึง EASTEVER, JWD และ CND-tek พร้อมการจัดจำหน่ายทั่วโลกและการบรรจุแบบรีลสำหรับการประกอบปริมาณมาก ออกแบบมาสำหรับเครือข่ายที่ สอดคล้องกับ IEEE 802.3 และปรับให้เหมาะสมสำหรับเวิร์กโฟลว์การประกอบ PCB สมัยใหม่ข้อมูลจำเพาะทางไฟฟ้าที่สำคัญ (โดยทั่วไป @ 25 °C)
| ข้อมูลจำเพาะ | หมายเลขรุ่น |
|---|---|
| S16503G | ประเภทสินค้า |
| แม่เหล็ก LAN Ethernet / หม้อแปลงแยก | มาตรฐานอีเธอร์เน็ตที่รองรับ |
| IEEE 802.3 10/100BASE-TX | อัตราส่วนการหมุน (Tx / Rx) |
| 1CT : 1CT ±5% | Open Circuit Inductance (OCL) |
| ≥ 350 µH @ 100 kHz, 0.1 V, 8 mA DC bias | Leakage Inductance |
| ≤ 0.5 µH @ 100 kHz, 0.1 V | DC Resistance (DCR) |
| ≤ 1.4 Ω | Insertion Loss |
| ≤ -1.1 dB @ 1-100 MHz | Return Loss |
| ≥ -18 dB (1-30 MHz) | ≥ -12 dB (30-80 MHz) Crosstalk |
| ≥ -30 dB @ 1-100 MHz | แรงดันไฟฟ้าแยก (Hi-Pot) |
| ≥ -30 dB @ 1-100 MHz | แรงดันไฟฟ้าแยก (Hi-Pot) |
| 1500 VAC, 60 s, 1 mA | ช่วงอุณหภูมิในการทำงาน |
| 0 °C ถึง +70 °C | ช่วงอุณหภูมิในการจัดเก็บ |
| -20 °C ถึง +125 °C | ประเภทการติดตั้ง |
| อุปกรณ์ติดตั้งบนพื้นผิว (SMD) | การปฏิบัติตาม |
| เป็นไปตาม RoHS | ฟังก์ชันหลักของหม้อแปลงอีเธอร์เน็ต S16503G |
