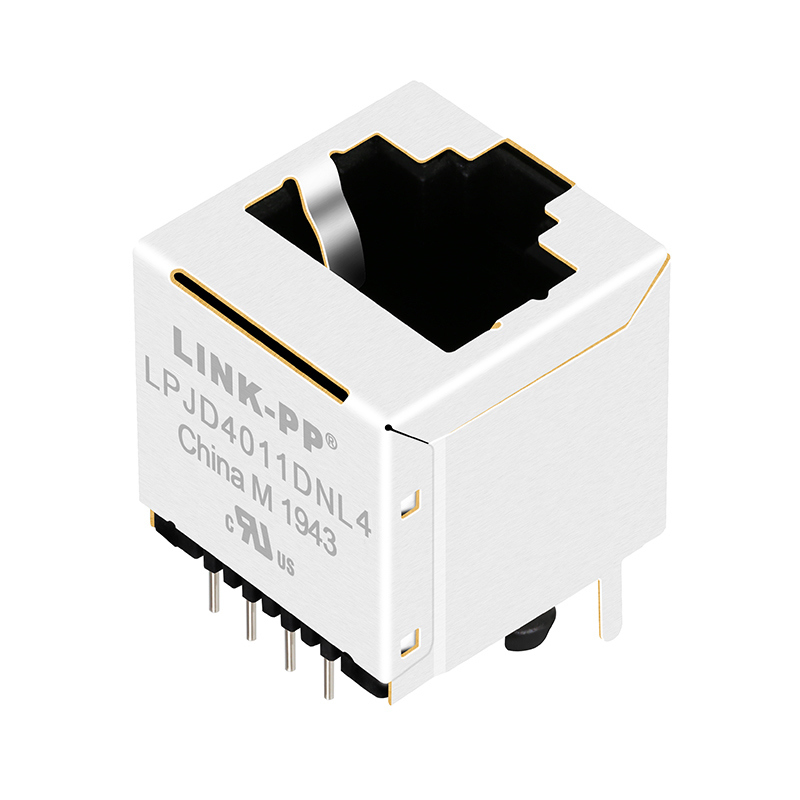

LPJD4011DNL4 แจ็ค RJ45 แนวตั้งแบบ IR Reflow พร้อมแม่เหล็ก 10/100Base-T

LPJD4011DNL4 THR สายเชื่อมตั้ง RJ45

LPJD4011DNL4 เป็นเครื่องเชื่อม RJ45 สูงที่พัฒนาโดย LINK-PP INT'L TECHNOLOGY CO., LIMITED ซึ่งมีฐานะเป็นเครื่องเชื่อม Through-Hole Reflow (THR) ที่มีองค์ประกอบแม่เหล็ก 10/100มันถูกปรับปรุงให้กับฉาก Ethernet, รองรับอัตราการส่ง 10/100 Base-T และใช้การออกแบบ 1x1 port การตั้งค่าติดต่อคือ 8P8C (สอดคล้องกับมาตรฐานอินเตอร์เฟซ Ethernet RJ45)และมันเป็นชนิดที่ไม่ใช่ PoE (Power over Ethernet). ท่าเรือมี 4 หน่วยแม่เหล็กที่ติดตั้งใน และมุมการติดตั้ง PCB เป็นชนิดการเข้าด้านบน ซึ่งสามารถตอบสนองความต้องการของอินเตอร์เฟสของอุปกรณ์เครือข่ายพื้นที่ท้องถิ่น (LAN) แบบปกติ

LPJD4011DNL4 รายละเอียดไฟฟ้า

รายละเอียดการไหลกลับ THR:

• ขั้นตอนการทําความร้อนก่อน:ระยะอุณหภูมิ (TA-TB): 150-200°C ระยะเวลา (T1-T2): 60-180 วินาที
• ระยะอุณหภูมิการรักษาอุณหภูมิการเก็บ: 217°C; เวลาในการเก็บ (TL): 60-150 วินาที
• ระยะอุณหภูมิสูงสุด:อุณหภูมิสูงสุด (TP): 250 (+0/-5) °C; เวลาสูงสุดที่อุณหภูมิสูงสุด (TP): 5 วินาที
• ความต้องการเพิ่มเติม:อัตราการทําความร้อนเฉลี่ยสูงสุด 3 °C/s อัตราการทําความเย็นเฉลี่ยสูงสุด 6 °C/s เวลาสูงสุดจาก 25 °C ถึงผลิตภัณฑ์ออกจากเตาอบคือ 6 นาที

คุณสมบัติทางกลและวัสดุ

องค์ประกอบวัสดุ

1. บ้านพัก:ผลิตจากวัสดุเทอร์โมพลาสติก PA46 + 30% ใยแก้ว (G.F) ซึ่งตรงกับการจัดอันดับความเผาไหม้ UL94V-0 และมีทั้งความแข็งแรงทางกลและความปลอดภัยต่อไฟ
2. ติดต่อ:ผลิตจากฟอสฟอร์ทองแดง C5210R-EH ความหนา 0.35 มิลลิเมตร พื้นที่สัมผัสเป็นทองคํา platedเพิ่มความสามารถในการนําไฟฟ้าและความต้านทานต่อการออกซิเดน.
3. ปิ้น:ผลิตจากทองแดง C2680R-H ความหนา 0.35 มม.
4. หน่วยป้องกัน:ผลิตจากสแตนเลส SUS 304-1/2H ความหนา 0.2 มิลลิเมตร ซึ่งสามารถป้องกันการรบกวนจากไฟฟ้าแม่เหล็กภายนอกได้อย่างมีประสิทธิภาพ

ขนาดและการวางแผน

ความอนุญาตมิติ:ความอนุญาตขนาดสําหรับความต้องการความละเอียดที่แตกต่างกันคือ ± 0.30 มิลลิเมตร, ± 0.25 มิลลิเมตร, และ ± 0.15 มิลลิเมตร ตามลําดับ, ด้วยความอนุญาตมุมของ ± 1 °.และมีใบวาด 3 ใบ.

การจัดวาง PCB ที่แนะนํา:ผลิตภัณฑ์นี้ให้การวางแผน PCB ที่แนะนํา (Top View) เพื่อนําการออกแบบของบอร์ด PCB ให้ตรงกับตัวเชื่อม, รับประกันการติดตั้งและการส่งสัญญาณที่เหมาะสม
