รายละเอียดสินค้า
Place of Origin: China
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: IEEE 802.3, UL Recognized, RoHS Compliant, REACH Compliant, ISO 9001 / 14001 Certified
Model Number: LPJ4014CNL
เอกสาร: LPJ4014CNL.pdf
เงื่อนไขการชำระเงินและการจัดส่ง
Minimum Order Quantity: 10
ราคา: $0.65
Packaging Details: Tray
Delivery Time: Within 2-3 days
เพศ: |
แม็กแจ๊คตัวเมีย |
ชุด: |
เครื่องเชื่อม LINK-PP RJ45 |
แบรนด์ที่เข้ากันได้: |
เวิร์ธ |
จำนวนพอร์ต: |
1x1 |
สลัก: |
ลง |
อัตราข้อมูล: |
100Base-T |
ปอ: |
ไม่ |
ตัวเลือก LED: |
ปราศจาก |
แท็บ EML: |
กับ |
ประเภทการติดตั้ง: |
tht |
ประเภทบัดกรี: |
คลื่น |
ช่วงอุณหภูมิในการทำงาน: |
-40 ° C ถึง +85 ° C |
เพศ: |
แม็กแจ๊คตัวเมีย |
ชุด: |
เครื่องเชื่อม LINK-PP RJ45 |
แบรนด์ที่เข้ากันได้: |
เวิร์ธ |
จำนวนพอร์ต: |
1x1 |
สลัก: |
ลง |
อัตราข้อมูล: |
100Base-T |
ปอ: |
ไม่ |
ตัวเลือก LED: |
ปราศจาก |
แท็บ EML: |
กับ |
ประเภทการติดตั้ง: |
tht |
ประเภทบัดกรี: |
คลื่น |
ช่วงอุณหภูมิในการทำงาน: |
-40 ° C ถึง +85 ° C |

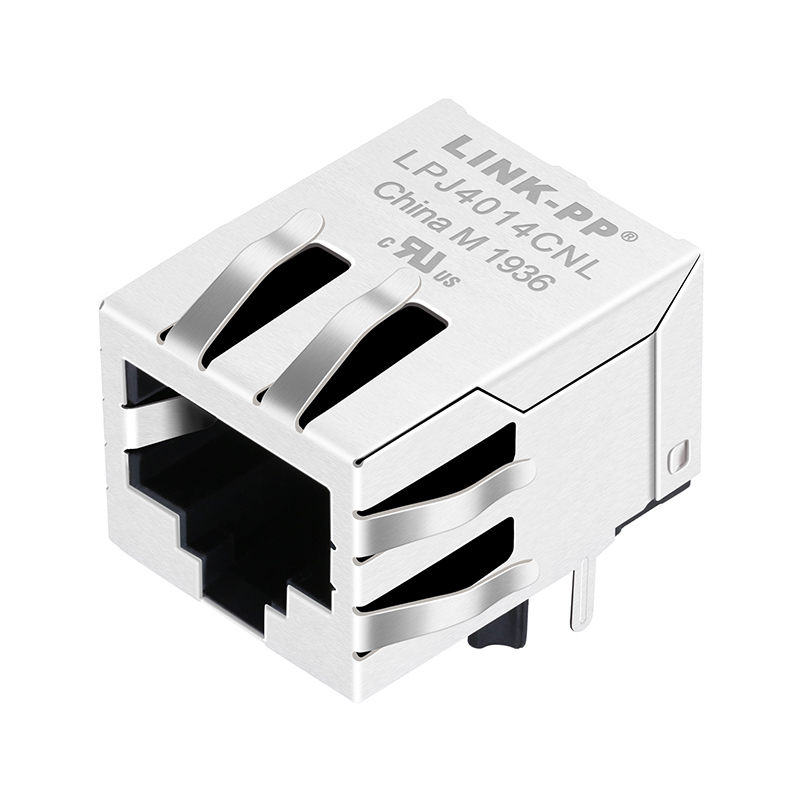

Theประเภทคือตัวเชื่อมต่อ RJ45 แบบพอร์ตเดียวพร้อมแม่เหล็กในตัวออกแบบและผลิตโดยLINK-PPเพื่อความน่าเชื่อถือการเชื่อมต่ออีเธอร์เน็ต 10/100 Base-Tโมดูล Magjack ขนาดกะทัดรัดนี้รวม
หม้อแปลงแม่เหล็กและอินเทอร์เฟซ RJ45เข้าด้วยกันในส่วนประกอบเดียว ลดพื้นที่ PCB ปรับปรุงประสิทธิภาพ EMI และทำให้การออกแบบวงจรสำหรับเครือข่ายและการใช้งานในอุตสาหกรรมง่ายขึ้นสร้างขึ้นเพื่อให้เป็นไปตาม
มาตรฐาน IEEE 802.3LPJ4014CNL รองรับการส่งข้อมูล 10/100 Mbpsและให้ความสมบูรณ์ของสัญญาณที่ดีเยี่ยมแม้ในสภาพแวดล้อมที่มีเสียงรบกวนทางไฟฟ้าด้วย
ช่วงอุณหภูมิการทำงานที่กว้าง (-40 °C ถึง +85°C)และการออกแบบการติดตั้งแบบ Through-holeเหมาะอย่างยิ่งสำหรับอุปกรณ์ IoT, ตัวควบคุมอุตสาหกรรม และระบบฝังตัวที่ต้องการประสิทธิภาพอีเธอร์เน็ตที่เสถียรคุณสมบัติ:
| ข้อมูลจำเพาะ | หมายเลขชิ้นส่วน |
|---|---|
| LPJ4014CNL | ประเภท |
| ตัวเชื่อมต่อ RJ45 แบบบูรณาการ (Magjack) | การกำหนดค่าพอร์ต |
| 1×1 | ความเร็ว |
| 10/100 Base-T | ประเภทการติดตั้ง |
| Through Hole | การวางแนว |
| Tab Down | ป้องกัน |
| Metal Shielded | LED |
| ไม่มี LED | อุณหภูมิในการทำงาน |
| -40°C ~ +85°C | การเคลือบหน้าสัมผัส |
| Gold Flash (ตัวเลือก 6 µin / 15 µin / 30 µin) | วัสดุฉนวน |
| UL 94V-0 เทอร์โมพลาสติก | การปฏิบัติตาม |
| IEEE 802.3, UL, RoHS, REACH | รายละเอียด LPJ4014CNL Magjack: |
A: LPJ4014CNL ได้รับการออกแบบด้วย
แม่เหล็กในตัวและการป้องกัน EMI ที่ได้รับการปรับปรุงให้การปราบปรามสัญญาณรบกวนและความสมบูรณ์ของสัญญาณที่เหนือกว่าในสภาพแวดล้อมทางไฟฟ้าที่รุนแรงช่วงอุณหภูมิที่กว้าง (-40 °C ถึง +85°C)และการการออกแบบการติดตั้งแบบ Through-holeรับประกันประสิทธิภาพเชิงกลที่เชื่อถือได้สำหรับการทำงานในระยะยาวในอีเธอร์เน็ตอุตสาหกรรม, ระบบอัตโนมัติ และเกตเวย์ IoTQ2: RJ45 Magjack แบบบูรณาการแตกต่างจากตัวเชื่อมต่อ RJ45 มาตรฐานอย่างไร?A: ไม่เหมือนกับตัวเชื่อมต่อ RJ45 มาตรฐาน LPJ4014CNL รวม
หม้อแปลงแม่เหล็ก (แม่เหล็ก)
ภายในตัวเรือนตัวเชื่อมต่อ การรวมนี้ให้การแยกสัญญาณระหว่าง PHY และสายเครือข่ายลดจำนวนส่วนประกอบภายนอก ปรับปรุงประสิทธิภาพ EMC/EMIและทำให้การออกแบบ PCB ง่ายขึ้น ผลลัพธ์คือรอยเท้าที่เล็กลงต้นทุนระบบที่ต่ำลง และความน่าเชื่อถือในการออกแบบที่เพิ่มขึ้นQ3: LPJ4014CNL เข้ากันได้กับชิปเซ็ต Ethernet PHY หลักหรือไม่?A: ใช่ LPJ4014CNL เป็นไปตาม
IEEE 802.3
และได้รับการทดสอบกับชิปเซ็ต PHY ชั้นนำจากBroadcom, Intel, Microchip, Realtek, Marvell และ Texas Instrumentsสิ่งนี้ทำให้มั่นใจได้ถึงความเข้ากันได้แบบ plug-and-play ในแอปพลิเคชันอีเธอร์เน็ต 10/100 Base-T ส่วนใหญ่Q4: LPJ4014CNL ต้องใช้ส่วนประกอบภายนอกเพิ่มเติมสำหรับการทำงานหรือไม่?A: ไม่จำเป็นต้องใช้แม่เหล็กเพิ่มเติม การออกแบบในตัวมีอยู่แล้ว
หม้อแปลงแยกและโช้กโหมดทั่วไป
ทำให้สามารถเชื่อมต่อโดยตรงระหว่างพอร์ต RJ45 และอินเทอร์เฟซ Ethernet PHY จำเป็นต้องมีส่วนประกอบพาสซีฟที่รองรับขั้นต่ำ (เช่น ตัวต้านทานและตัวเก็บประจุ) สำหรับการปรับสภาพสัญญาณตามคำแนะนำของเอกสารข้อมูล PHYQ5: LPJ4014CNL ได้รับการรับรองตามมาตรฐานใดบ้าง?A: LPJ4014CNL เป็นไปตาม
การรับรอง UL
RoHSและREACHคำสั่งด้านสิ่งแวดล้อม และเป็นไปตามข้อกำหนด IEEE 802.3 Ethernetโรงงานผลิต LINK-PP ได้รับการรับรองISO 9001 / ISO 14001เพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์และความรับผิดชอบต่อสิ่งแวดล้อมอย่างสม่ำเสมอQ6: LINK-PP สามารถจัดหาโซลูชัน RJ45 Magjack ที่ปรับแต่งได้หรือไม่?A: ใช่ LINK-PP เสนอ
การปรับแต่ง OEM และ ODM
รวมถึงการปรับเปลี่ยนการกำหนดค่าพิน, สี LED, การออกแบบแม่เหล็ก และโครงสร้างการป้องกันเพื่อให้ตรงตามข้อกำหนดทางไฟฟ้าหรือทางกลไกเฉพาะ โซลูชันแบบกำหนดเองมีให้สำหรับการใช้งานเครือข่ายอุตสาหกรรม โทรคมนาคม และฝังตัวที่มีปริมาณมาก
