รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO
หมายเลขรุ่น: LPJD0718DNL
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 400/2543/10K/25K
ราคา: $0.5-$1.1
รายละเอียดการบรรจุ: T&R
เวลาการส่งมอบ: ในเรือสต็อกวันนี้
เงื่อนไขการชำระเงิน: TT, Net30/60/90 วัน
สามารถในการผลิต: 5kk/เดือน
หมายเลขชิ้นส่วน: |
LPJD0718DNL |
หมวดหมู่: |
เครื่องเชื่อมตั้ง RJ45 |
ใบสมัคร: |
กิกะบิตอีเธอร์เน็ตที่ไม่ใช่ PoE |
ฮิพอท: |
1,500 VRMS |
ประเภทเมานต์: |
แนวตั้ง (THT) |
ช่วงอุณหภูมิในการทำงาน: |
0°C ~ 70°C |
ตำแหน่ง / ติดต่อ: |
10P8C |
การวางแนวสลัก: |
ขึ้น |
แท็บโล่ EMI: |
ปราศจาก |
วัสดุที่อยู่อาศัย: |
เทอร์โมพลาสติก PBT + ใยแก้ว 30% |
วัสดุติดต่อ: |
ฟอสเฟอร์บรอนซ์ |
UL94V-0: |
ใช่ |
วัสดุพิน: |
ทองเหลือง C2680R-H, 0.35 มม |
วัสดุโล่: |
ทองแดงผสมทองเหลือง |
ติดต่อชุบ: |
ทอง 6 µin ขั้นต่ำ |
คลื่นประสานอุณหภูมิ: |
250°C ±5°C เป็นเวลา 5 วินาที |
หมายเลขชิ้นส่วน: |
LPJD0718DNL |
หมวดหมู่: |
เครื่องเชื่อมตั้ง RJ45 |
ใบสมัคร: |
กิกะบิตอีเธอร์เน็ตที่ไม่ใช่ PoE |
ฮิพอท: |
1,500 VRMS |
ประเภทเมานต์: |
แนวตั้ง (THT) |
ช่วงอุณหภูมิในการทำงาน: |
0°C ~ 70°C |
ตำแหน่ง / ติดต่อ: |
10P8C |
การวางแนวสลัก: |
ขึ้น |
แท็บโล่ EMI: |
ปราศจาก |
วัสดุที่อยู่อาศัย: |
เทอร์โมพลาสติก PBT + ใยแก้ว 30% |
วัสดุติดต่อ: |
ฟอสเฟอร์บรอนซ์ |
UL94V-0: |
ใช่ |
วัสดุพิน: |
ทองเหลือง C2680R-H, 0.35 มม |
วัสดุโล่: |
ทองแดงผสมทองเหลือง |
ติดต่อชุบ: |
ทอง 6 µin ขั้นต่ำ |
คลื่นประสานอุณหภูมิ: |
250°C ±5°C เป็นเวลา 5 วินาที |

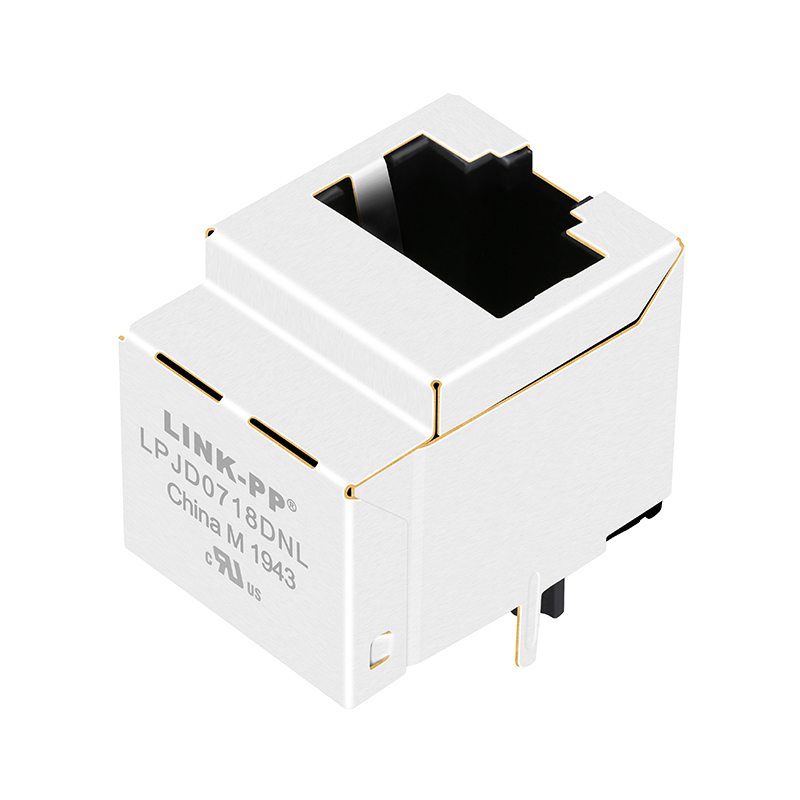

LPJD0718DNL Vertical RJ45 Gigabit MagJackLPJD0718DNL เป็น คอนเนคเตอร์ RJ45 แบบแม่เหล็กพอร์ตเดียว 10/100/1000 Base-T (Gigabit Ethernet) ที่ออกแบบมาสำหรับการ ติดตั้งบน PCB แนวตั้ง โดยรวมโมดูลหม้อแปลงประสิทธิภาพสูงไว้ภายในตัวแจ็คและรองรับ การใช้งานแบบไม่ใช้ PoE.
รุ่นนี้
ไม่มีไฟ LED แสดงสถานะ ทำให้เหมาะสำหรับการออกแบบ Ethernet ขนาดกะทัดรัดหรือแบบกำหนดเองที่ไม่ต้องการการแสดงสถานะภายนอกLPJD0718DNL ให้
ความสมบูรณ์ของสัญญาณที่ยอดเยี่ยม, การลดทอนสัญญาณรบกวนทางแม่เหล็กไฟฟ้า (EMI), และ ความน่าเชื่อถือในระยะยาว ในสภาพแวดล้อมการส่งสัญญาณ Ethernet ทำให้มั่นใจได้ถึงการเชื่อมต่อที่เสถียรในการใช้งานข้อมูลความเร็วสูงคุณสมบัติหลัก:
| ค่า | เงื่อนไข | อัตราส่วนรอบ (±2%) |
|---|---|---|
| 1CT:1CT | ปฐมภูมิ: ทุติยภูมิ (TX/RX) | ความเหนี่ยวนำ OCL (ต่ำสุด) |
| 350 µH | @100kHz, 0.1V, 8mA DC Bias | การสูญเสียการแทรก (สูงสุด) |
| –1.0 dB | 1 – 100 MHz | การทดสอบ HiPot |
| –10 dB | 1 – 40 MHz | การสูญเสียผลตอบแทน (ต่ำสุด) |
| –10 dB | 60 MHz | การสูญเสียผลตอบแทน (ต่ำสุด) |
| –10 dB | 80 MHz | การสูญเสียผลตอบแทน (ต่ำสุด) |
| –10 dB | 100 MHz | การครอสทอล์ค (ต่ำสุด) |
| –30 dB | 1 – 100 MHz | การทดสอบ HiPot |
| –30 dB | 1 – 100 MHz | การทดสอบ HiPot |
| 1500 Vrms | — | ขนาดทางกล: |
| 0°C ~ 70°C | — | ขนาดทางกล: |
| นิ้ว | มิลลิเมตร (มม.) | ความสูง |
|---|---|---|
| 0.654" | 16.60 มม. | ความยาว |
| 0.850" | 21.59 มม. | ความกว้าง |
| 0.630" | 16.00 มม. | แอปพลิเคชันทั่วไป: |
LPJD0718DNL Vertical RJ45 Gigabit MagJack ถูกนำไปใช้อย่างแพร่หลายใน อุปกรณ์เครือข่ายและอุปกรณ์สื่อสารแบบฝัง ที่ต้องการประสิทธิภาพ Ethernet ความเร็วสูงโดยไม่ใช้ PoEตัวอย่างแอปพลิเคชัน:
อุปกรณ์เครือข่าย SOHO (โมเด็ม ADSL, LAN บนเมนบอร์ด, ฮับ และสวิตช์)
