รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง, จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,ROHS,Reach,ISO
หมายเลขรุ่น: LPJD0713DNL
เอกสาร: LPJD0713DNL.pdf
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 50/500/1000/25K
ราคา: $0.09-$1.85
รายละเอียดการบรรจุ: 54 ชิ้นใน 1 ถาด 22 ถาดใน 1 กล่องซึ่งมีขนาด 37*30*30 ซม. 10KGS (1080 ชิ้น) ของแต่ละกล่อง
เวลาการส่งมอบ: 1 วันจัดส่งวันนี้
เงื่อนไขการชำระเงิน: TT, Net30/60/90 วัน
สามารถในการผลิต: 3000000/เดือน
ชุด: |
เครื่องเชื่อม RJ45 สูง |
หมายเลขชิ้นส่วน: |
LPJD0713DNL |
อีเธอร์เน็ต: |
10/100/1000BASE-T |
นำ: |
โดยไม่ต้องนำ |
อุณหภูมิในการทำงาน: |
0 ° C ถึง +70 ° C |
ปฐมนิเทศ: |
รายการยอดนิยม |
ความสูง: |
16.6มม |
ความยาว: |
21.59มม |
ความกว้าง: |
16.00 มม. |
ไฟล์: |
มีเอกสารข้อมูล รอยเท้า PCB และ 3D STEP |
ชุด: |
เครื่องเชื่อม RJ45 สูง |
หมายเลขชิ้นส่วน: |
LPJD0713DNL |
อีเธอร์เน็ต: |
10/100/1000BASE-T |
นำ: |
โดยไม่ต้องนำ |
อุณหภูมิในการทำงาน: |
0 ° C ถึง +70 ° C |
ปฐมนิเทศ: |
รายการยอดนิยม |
ความสูง: |
16.6มม |
ความยาว: |
21.59มม |
ความกว้าง: |
16.00 มม. |
ไฟล์: |
มีเอกสารข้อมูล รอยเท้า PCB และ 3D STEP |

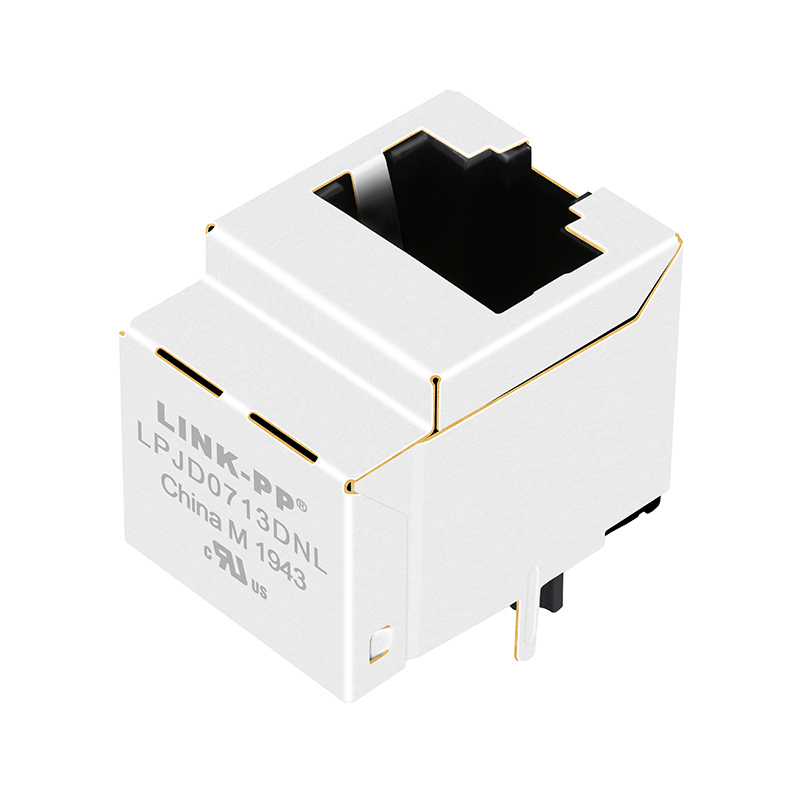

The LINK-PP LPJD0713DNL is a 1 ×1 vertical (top-entry) RJ45 connector with integrated magnetics, designed for 10/100/1000BASE-T Ethernet applications. Featuring a built-in transformer, excellent EMI performance, and no-LED design, it delivers cost-effective, high-reliability Ethernet connectivity for compact embedded and industrial systems.
Ideal for applications where board space, simplified design, and long-term reliability are priorities.
| Parameter | Description |
|---|---|
| Product Model | LPJD0713DNL |
| Connector Type | RJ45 w/ Integrated Magnetics |
| Port Configuration | 1×1 Single Port |
| Speed | 10/100/1000BASE-T |
| Transformer Ratio | 1CT:1CT |
| OCL | ≥ 350 µH @ 100kHz, 0.1V, 8mA |
| Isolation Voltage | 1500 Vrms |
| Mounting Style | Vertical / Top Entry |
| Termination | Through-Hole |
| Shielding | Metal shield |
| Contact Plating Options | 6µ" / 15µ" / 30µ" Gold |
| Operating Temperature | 0°C to +70°C |
| Housing Material | High-temperature thermoplastic |
| Compliance | RoHS, REACH, UL, ISO9001/14001 |
This Vertical RJ45 connector supports PHYs from:
Offers plug-and-play compatibility with major industry Ethernet controllers.
