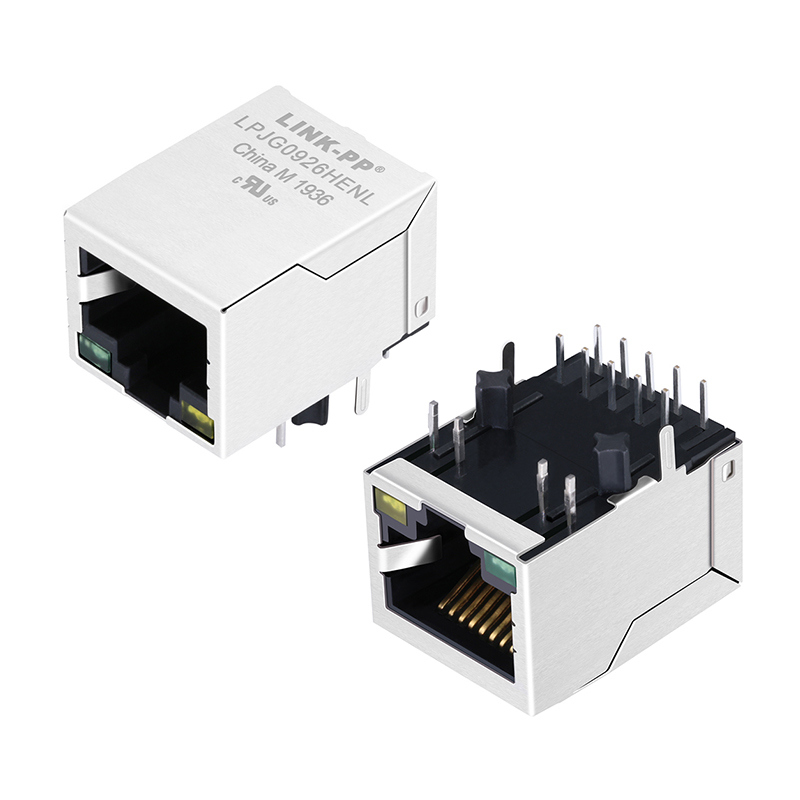

LPJG0926HENL 100/1000 Base-T RJ45 MagJack พร้อมการสนับสนุน PoE+

คุณสมบัติหลักของคอนเน็กเตอร์ RJ45 LPJG0926HENL:

1. คอนเน็กเตอร์ RJ45 แบบพอร์ตเดี่ยวพร้อมวงจรรวมแม่เหล็ก ออกแบบมาสำหรับ 100/1000Base-T Ethernet (Gigabit) พร้อมความสามารถ PoE+ ความสามารถ.

2. การกำหนดค่า 1×1 พอร์ต, การติดตั้งแบบ ทะลุรู (through-hole).

3. การวางแนวแท็บลง (tab down) พร้อม ไฟ LED สีเขียว/เหลือง ในตัว.

4. เป็นไปตามมาตรฐาน IEEE 802.3at (PoE+); ออกแบบมาสำหรับการใช้งาน LAN เช่น โมเด็ม SOHO ADSL, LAN-on-Motherboard (LOM), ฮับ, สวิตช์.

5. ประสิทธิภาพวัสดุ:

• วัสดุตัวเรือน: เทอร์โมพลาสติก PBT เสริมใยแก้ว 30%, ได้รับการรับรอง UL94V-0.
• หน้าสัมผัส: ทองเหลืองฟอสเฟอร์; ขา: ทองเหลือง;
• ชีลด์: SUS 304.
• การเคลือบหน้าสัมผัสในบริเวณที่เชื่อมต่อ: ทองอย่างน้อย 6 µนิ้ว.

6. วงจรรวมแม่เหล็กแยกสูง: อัตราส่วนรอบ 1CT : 1CT (primary to secondary) สำหรับแต่ละคู่.

7. ประสิทธิภาพทางไฟฟ้าที่สำคัญ:

• ค่าความเหนี่ยวนำวงจรเปิด: ≥ 350 µH (100 kHz/0.1 V, 8 mA bias); ≥ 120 µH (100 kHz/0.1 V, 18 mA bias).
• การสูญเสียการแทรก: สูงสุด –1.0 dB (1-100 MHz); –1.2 dB (100-125 MHz).
• การสูญเสียการสะท้อนกลับ: อย่างน้อย –16 dB (1-40 MHz); –12 dB (40-60 MHz); –10 dB (60-80 MHz); –8 dB (80-100 MHz).
• การครอสทอล์ค: –30 dB อย่างน้อย (1-100 MHz).
• การปฏิเสธโหมดร่วม: –30 dB อย่างน้อย (1-100 MHz).
• การให้คะแนน DC/แรงดันไฟฟ้าที่ขา RJ-45: สูงสุด 720 mA ที่ 57 VDC (ต่อเนื่อง).
• การทดสอบ Hi-pot: อย่างน้อย 1500 Vrms.

8. อุณหภูมิการทำงาน: 0 °C ถึง 70 °C.

9. ขนาดบรรจุภัณฑ์ (โดยประมาณ): ความยาว ~21.25 มม., ความกว้าง ~15.93 มม., ความสูง ~13.30 มม.

10. การรับรอง / การปฏิบัติตาม: RoHS, REACH, หมายเลขไฟล์ UL E484635.

ข้อมูลจำเพาะทางกลและการติดตั้ง :

• การวางแนว: การติดตั้งแบบทะลุรู 90° (มุมขวา).
• เสายึด: แบบ T-post สำหรับการติดตั้งบนบอร์ดที่แข็งแรง.
• กราวด์ชีลด์: เชื่อมต่อผ่านแท็บชีลด์ (SUS 304) กับระนาบกราวด์ของบอร์ด.
• อุณหภูมิปลายหัวแร้งแบบคลื่น: 250 °C เป็นเวลา 5 วินาที.
• เค้าโครง PCB ที่แนะนำมีอยู่ในเอกสารข้อมูล.

เอกสารข้อมูลคอนเน็กเตอร์ RJ45 LPJG0926HENL:

LPJG0926HENL.pdf

ข้อควรพิจารณาในการออกแบบและหมายเหตุ:

1. ตรวจสอบให้แน่ใจว่าเค้าโครงบอร์ดเป็นไปตามรูปแบบที่แนะนำและการต่อลงดินของชีลด์ตามเอกสารข้อมูล.
2. ให้ความสนใจกับการให้คะแนนกระแส (720 mA @ 57 V) หากการออกแบบ PoE ของคุณมีสถานการณ์ที่ใช้พลังงานสูง (เช่น อุปกรณ์ PoE+).
3. อุณหภูมิการทำงานจำกัดที่ 0 °C–70 °C; หากการออกแบบของคุณทำงานที่อุณหภูมิสูงกว่า (อุตสาหกรรม/อุณหภูมิขยาย) ให้ตรวจสอบความเหมาะสมหรือลดระดับ.
4. เมื่อออกแบบการปฏิบัติตามข้อกำหนด EMI และความสมบูรณ์ของสัญญาณ ให้ใช้วงจรรวมแม่เหล็กที่ระบุและทดสอบการสูญเสียการแทรก/การสะท้อนกลับ, การครอสทอล์คตามข้อมูล.
5. ตรวจสอบรูปแบบ LED และการวางแนวแท็บ (ตัวเลือก LED สีเขียว/เหลือง) ให้ตรงกับเค้าโครงบอร์ดของคุณ.

ทำไมต้องเลือก LPJG0926HENL?

• รวมความเร็ว Gigabit Ethernet เข้ากับการรองรับ PoE+ ลดความจำเป็นในการเดินสายไฟแยกต่างหาก.
• วงจรรวมแม่เหล็กช่วยประหยัดพื้นที่บอร์ดและทำให้การออกแบบง่ายขึ้น.
• การปฏิบัติตามมาตรฐานอุตสาหกรรม (IEEE 802.3at, UL, RoHS) ช่วยให้มั่นใจได้ถึงการทำงานที่เชื่อถือได้และอิสระในการออกแบบ.
• การเลือกวัสดุที่แข็งแรงและการรองรับชีลด์ช่วยเพิ่มประสิทธิภาพ EMI/EMC ในสภาพแวดล้อมที่ต้องการ.
• เหมาะสำหรับสภาพแวดล้อมระดับอุตสาหกรรมและอุปกรณ์เครือข่ายทั่วไป
