รายละเอียดสินค้า
Place of Origin: Guangdong,China
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO
หมายเลขรุ่น: LPJE8802-3C-M7NLR
เอกสาร: LPJE8802-3C-M7NLR.pdf
เงื่อนไขการชำระเงินและการจัดส่ง
Minimum Order Quantity: 400/2000/10K/25K
ราคา: $0.49
Packaging Details: T&R
เวลาการส่งมอบ: ในเรือสต็อกวันนี้
Payment Terms: TT,NET30/60/90 Days
Supply Ability: 3KK/Month
หมายเลขชิ้นส่วน: |
LPJE8802-3C-M7NLR |
หมวดหมู่: |
คอนเนคเตอร์โมดูลาร์ RJ45 (ชนิด SMD) |
แบรนด์ที่เข้ากันได้: |
เต่าทอง |
จำนวนพอร์ต: |
1x1 |
สลัก: |
ลง |
หมวดหมู่ประสิทธิภาพ: |
แมว 5 |
จำนวนตำแหน่ง/ผู้ติดต่อ: |
8p8c |
ประเภทการติดตั้ง: |
SMT |
ตัวเลือก LED: |
ปราศจาก |
แท็บ EML: |
กับ |
โล่โลหะ: |
ที่ได้ถูกป้องกัน |
ปฐมนิเทศ: |
มุมขวา (รายการด้านข้าง) |
หมายเลขชิ้นส่วน: |
LPJE8802-3C-M7NLR |
หมวดหมู่: |
คอนเนคเตอร์โมดูลาร์ RJ45 (ชนิด SMD) |
แบรนด์ที่เข้ากันได้: |
เต่าทอง |
จำนวนพอร์ต: |
1x1 |
สลัก: |
ลง |
หมวดหมู่ประสิทธิภาพ: |
แมว 5 |
จำนวนตำแหน่ง/ผู้ติดต่อ: |
8p8c |
ประเภทการติดตั้ง: |
SMT |
ตัวเลือก LED: |
ปราศจาก |
แท็บ EML: |
กับ |
โล่โลหะ: |
ที่ได้ถูกป้องกัน |
ปฐมนิเทศ: |
มุมขวา (รายการด้านข้าง) |

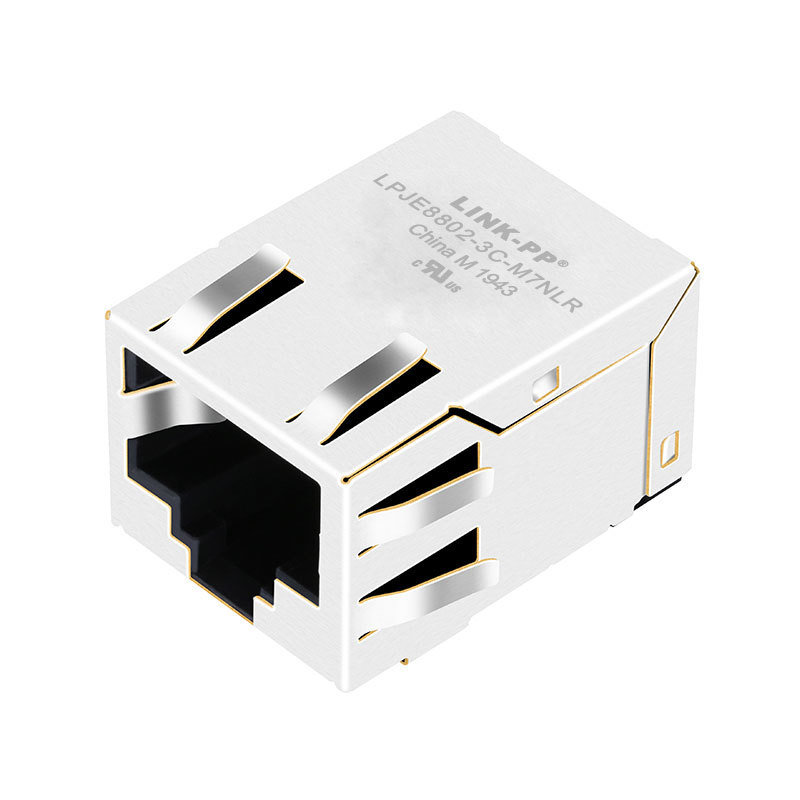

The LPJE8802-3C-M7NLR คือ RJ45 8P8C SMD modular jack แบบกะทัดรัดและมีฉนวนป้องกัน ซึ่งออกแบบมาสำหรับอุปกรณ์อีเธอร์เน็ตความเร็วสูงและการสื่อสาร
มีสัญญาณที่สมบูรณ์แบบ, ประสิทธิภาพการสัมผัสที่เสถียร และเป็นไปตามมาตรฐานความปลอดภัย UL
ด้วยการออกแบบแบบล็อคลงและเข้ากันได้กับ SMD reflow จึงเหมาะสำหรับการประกอบ PCB แบบอัตโนมัติในอุปกรณ์เครือข่ายขนาดกะทัดรัด
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| พิกัดแรงดันไฟฟ้า | 125V AC |
| พิกัดกระแสไฟฟ้า | 1.5A |
| ความต้านทานการสัมผัส | ≤ 20 mΩ |
| ความต้านทานฉนวน | ≥ 500 MΩ @ 500V DC |
| ความแข็งแรงของไดอิเล็กทริก | 1000V AC (50/60Hz, 1 นาที) |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| วัสดุตัวเรือน | PA9T, สีดำ, สารหน่วงไฟ UL 94V-0 |
| วัสดุสัมผัส | บรอนซ์ฟอสฟอรัส |
| การเคลือบผิวสัมผัส | ทองคำ ≥ 6 µin (ในพื้นที่สัมผัส) |
| วัสดุฉนวน | ทองเหลือง, ชุบนิกเกิลอัลลอย |
| รอบการผสมพันธุ์ | ≥ 750 รอบ |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| อุณหภูมิในการทำงาน | -20°C ถึง +75°C |
| อุณหภูมิในการจัดเก็บ | -40°C ถึง +85°C |
| วิธีการบัดกรี | เข้ากันได้กับ IR Reflow |
| การรับรอง UL | หมายเลขไฟล์ E484635 |
| ขั้นตอน | อุณหภูมิ | ระยะเวลา |
|---|---|---|
| Preheat (TA–TB) | 150–200°C | 60–180s |
| Holding (TL) | 217°C | 60–150s |
| Peak (TP) | 255°C (+0/-5°C) | ≤ 5s |
| อัตราการให้ความร้อน | ≤ 3°C/s | |
| อัตราการระบายความร้อน | ≤ 6°C/s | |
| เวลา Reflow ทั้งหมด (25°C → ออกจากเตาอบ) | ≤ 6 นาที |
LINK-PP เป็นผู้ผลิตระดับโลกที่เชื่อถือได้ของ ตัวเชื่อมต่อแม่เหล็กอีเธอร์เน็ต, แจ็คโมดูลาร์ RJ45 และแม่เหล็กแบบบูรณาการ ด้วยประสบการณ์มากกว่า 20 ปี
เราจัดหาโซลูชันการเชื่อมต่อคุณภาพสูง คุ้มค่า ที่ตรงตามมาตรฐานสากลและเข้ากันได้กับแบรนด์ชั้นนำ เช่น Pulse, Wurth Elektronik, Halo และ Tyco.
ผลิตภัณฑ์ LINK-PP ทั้งหมดผลิตภายใต้ระบบควบคุมคุณภาพที่เข้มงวด (ได้รับการรับรอง ISO 9001 และ ISO 14001) และเป็นไปตามข้อกำหนด UL, RoHS และ REACH อย่างเต็มที่
การเลือก LINK-PP คุณจะได้รับ:
การสนับสนุนที่ครอบคลุม: ทีมวิศวกรรมมืออาชีพและโลจิสติกส์ระดับโลก
LINK-PP ช่วยให้อุปกรณ์เครือข่ายของคุณบรรลุ การส่งสัญญาณที่เสถียร, EMI ที่ต่ำกว่า และความทนทานที่สูงขึ้น ทำให้มั่นใจได้ถึงประสิทธิภาพสูงสุดในสภาพแวดล้อมอุตสาหกรรมและการสื่อสารที่ต้องการ
