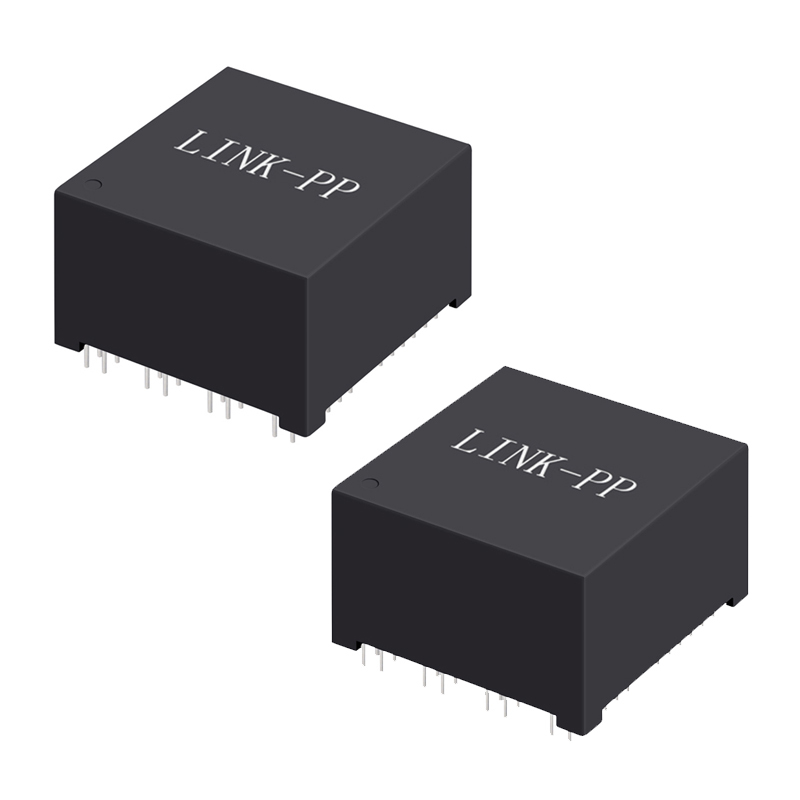

HXB6606NL 1000mA PoE++ 1G โมดูลแม่เหล็ก THT Package ใน 96 พิน

คุณสมบัติหลักของ HXB6606NL PoE LAN Magnetics:

1. หม้อแปลง PoE LAN ความหนาแน่นสูง
2. เป็นไปตามมาตรฐาน IEEE 802.3 สำหรับ 10/100Base-Tx และ 1000Base-T (1G) Ethernet
3. รองรับไฟ 4-pair PoE++ 90W โดยมีพิกัดกระแสไฟ 1000mA ต่อคู่
4. THT (Through-Hole Technology), แพ็คเกจ 96 พินแบบ quad-port
5. ฉนวนขั้นต่ำ 1500Vrms ระหว่างขดลวดปฐมภูมิและทุติยภูมิ เพื่อให้มั่นใจในความสมบูรณ์ของสัญญาณ
6. ค่าเหนี่ยวนำขั้นต่ำ 280µH (วัดที่ 100KHz/0.1V พร้อมไบอัส 15mAdc)
7. สามารถบัดกรีด้วยมือหรือคลื่นได้ที่อุณหภูมิสูงสุด 260°C เป็นเวลา 5 วินาที
8. เป็นไปตามมาตรฐาน RoHS อย่างสมบูรณ์
9. เข้ากันได้กับ PHY (อุปกรณ์ Physical Layer) หลักทั้งหมด
10. เหมาะสำหรับงานอุตสาหกรรมที่มีช่วงอุณหภูมิการทำงานกว้างตั้งแต่ -40°C ถึง +85°C
11. ออกแบบมาเพื่อใช้ในเครือข่ายอุตสาหกรรม อุปกรณ์อิเล็กทรอนิกส์ และการใช้งานในสภาพแวดล้อมที่สมบุกสมบันอื่นๆ

ข้อมูลจำเพาะทางไฟฟ้าของหม้อแปลง 1GBase-T PoE @25℃:

เอกสารข้อมูลของโมดูลแม่เหล็ก HXB6606NL:

คำถามที่พบบ่อย:

1. หม้อแปลง PoE LAN คืออะไร?

หม้อแปลง PoE (Power over Ethernet) LAN เป็นส่วนประกอบเครือข่ายพิเศษที่รวมอยู่ในอุปกรณ์ Ethernet หน้าที่หลักคือการเปิดใช้งานการส่งสัญญาณพร้อมกันทั้ง สัญญาณข้อมูลและพลังงานไฟฟ้า ผ่านสาย Ethernet เส้นเดียว จึงช่วยลดความซับซ้อนของสายเคเบิลและลดต้นทุนการติดตั้ง

2. ฟังก์ชันหลักของหม้อแปลง PoE LAN คืออะไร?

ฟังก์ชันหลัก ได้แก่:

• การส่งข้อมูล: รับประกันความสมบูรณ์ของสัญญาณข้อมูล Ethernet และรองรับการสื่อสารความเร็วสูง
• การจ่ายไฟ: จ่ายพลังงานไฟฟ้าให้กับอุปกรณ์ (เช่น กล้อง IP, โทรศัพท์ VoIP และจุดเชื่อมต่อไร้สาย) ผ่านสาย Ethernet เส้นเดียวกัน
• ฉนวนไฟฟ้า: ให้ฉนวนไฟฟ้าเพื่อป้องกันอุปกรณ์จากไฟกระชากและกระแสไฟลูปกราวด์ ช่วยเพิ่มความปลอดภัยของระบบ
• ความสมบูรณ์ของสัญญาณ: ปรับปรุงคุณภาพสัญญาณโดยลดสัญญาณรบกวนและการรบกวน ทำให้มั่นใจได้ถึงการสื่อสารที่เสถียรและเชื่อถือได้

3. ทำไมจึงจำเป็นต้องใช้หม้อแปลง PoE LAN?

ในการเดินสายเครือข่ายแบบดั้งเดิม ข้อมูลและพลังงานต้องใช้สายเคเบิลแยกกัน หม้อแปลง PoE LAN ช่วยให้ทั้ง ข้อมูลและพลังงานสามารถส่งผ่านสาย Ethernet เส้นเดียว ซึ่งช่วยลดความซับซ้อนในการติดตั้ง ลดต้นทุน และลดความซับซ้อนได้อย่างมาก สิ่งนี้มีคุณค่าอย่างยิ่งในสถานการณ์ที่เต้ารับไฟฟ้าติดตั้งได้ยากหรือมีราคาแพง

4. หม้อแปลง PoE LAN รองรับมาตรฐาน Ethernet ใดบ้าง?

โดยทั่วไปแล้ว หม้อแปลง PoE LAN จะเป็นไปตามมาตรฐานต่อไปนี้:

• IEEE 802.3af (PoE)
• IEEE 802.3at (PoE+)
• IEEE 802.3bt (PoE++)

มาตรฐานเหล่านี้กำหนดระดับพลังงานและวิธีการส่งมอบผ่านสาย Ethernet ทำให้มั่นใจได้ถึงความเข้ากันได้กับอุปกรณ์ที่ใช้พลังงานหลากหลาย

5. การใช้งานทั่วไปของหม้อแปลง PoE LAN คืออะไร?

หม้อแปลง PoE LAN ถูกนำมาใช้อย่างแพร่หลายในการใช้งานที่ต้องการทั้งการส่งข้อมูลและพลังงานผ่าน Ethernet เช่น:

• กล้อง IP: ลดความซับซ้อนของการเดินสายในระบบเฝ้าระวัง
• โทรศัพท์ VoIP: เปิดใช้งานการปรับใช้โทรศัพท์สำนักงานที่ยืดหยุ่น
• จุดเชื่อมต่อไร้สาย (AP): อนุญาตให้ติดตั้งบนเพดานหรือผนังโดยไม่ต้องใช้แหล่งจ่ายไฟแยกต่างหาก
• ไฟอัจฉริยะ: ให้ทั้งการเชื่อมต่อและพลังงานแก่ระบบไฟส่องสว่างอัจฉริยะ
• เทอร์มินัล Point-of-Sale (POS): ลดความซับซ้อนของการเดินสายในสภาพแวดล้อมค้าปลีก
• ระบบควบคุมการเข้าถึง: จ่ายไฟและข้อมูลให้กับเครื่องอ่านบัตรและตัวควบคุม
