รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้งจีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL, Reach, RoHs, ISO19001, ISO14001
หมายเลขรุ่น: hxb5g602nl
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 50 ชิ้น
ราคา: $0.46-$2.2
รายละเอียดการบรรจุ: 50 ชิ้น / ถาด 1200 ชิ้น / กล่อง
เวลาการส่งมอบ: ประมาณ 3-5 วัน
เงื่อนไขการชำระเงิน: TT, Net30/60/90 วัน
สามารถในการผลิต: 5500K-PCS/เดือน
ประเภทผลิตภัณฑ์: |
เครื่องแปลงพลังงานผ่านอีเทอร์เน็ต |
จำนวนพอร์ต: |
พอร์ตสี่พอร์ต |
ความเร็ว: |
5G ฐาน-T |
มุมยึด PCB: |
รายการด้านข้าง |
Application-Lan: |
อีเทอร์เน็ต (PoE+) |
อุณหภูมิการทำงาน: |
-40°C-+85°C |
อัตราส่วนเปลี่ยน: |
1CT: 1CT |
การจัดอันดับพลังงาน: |
90 W |
แรงดันไฟฟ้าแยก: |
1.5 KVrms |
โมดูล: |
hxb5g602nl |
ประเภทผลิตภัณฑ์: |
เครื่องแปลงพลังงานผ่านอีเทอร์เน็ต |
จำนวนพอร์ต: |
พอร์ตสี่พอร์ต |
ความเร็ว: |
5G ฐาน-T |
มุมยึด PCB: |
รายการด้านข้าง |
Application-Lan: |
อีเทอร์เน็ต (PoE+) |
อุณหภูมิการทำงาน: |
-40°C-+85°C |
อัตราส่วนเปลี่ยน: |
1CT: 1CT |
การจัดอันดับพลังงาน: |
90 W |
แรงดันไฟฟ้าแยก: |
1.5 KVrms |
โมดูล: |
hxb5g602nl |

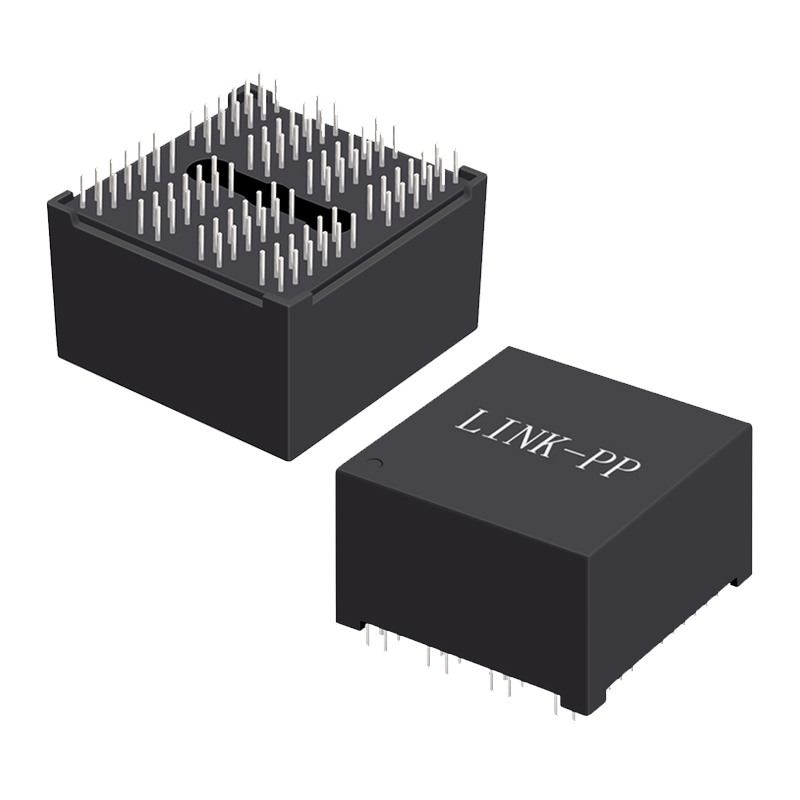

The HXB5G602NL เป็นหม้อแปลง LAN ประสิทธิภาพสูงที่ออกแบบมาเพื่อรองรับ แอปพลิเคชัน 5G Base-T Ethernet. ด้วยคุณสมบัติ สถาปัตยกรรมแบบ QUAD-channel, ให้การเชื่อมต่อแบบหลายพอร์ตที่เชื่อถือได้สำหรับอุปกรณ์เครือข่ายรุ่นต่อไป ด้วย อัตราส่วนการหมุน 1:1, PoE Magnetics นี้ ช่วยให้มั่นใจได้ถึงความสมบูรณ์ของสัญญาณที่ดีเยี่ยมและการสูญเสียการแทรกต่ำ
ออกแบบด้วย ช่วงอุณหภูมิการทำงานที่ขยาย (-40°C ถึง +85°C), HXB5G602NL ให้ประสิทธิภาพที่แข็งแกร่งในสภาพแวดล้อมอุตสาหกรรมและโทรคมนาคม รองรับ 4-Pair Power over Ethernet (4PPoE) สูงสุด 90W, ทำให้สามารถส่งข้อมูลและพลังงานสูงผ่านการเชื่อมต่อ Ethernet เดียว
หม้อแปลงใช้ การออกแบบแบบ 96-pin through-hole (THD) เพื่อการติดตั้งที่ปลอดภัยและความเสถียรทางกลไกในรูปแบบ PCB ความหนาแน่นสูง นอกจากนี้ผลิตภัณฑ์ยัง ปราศจากสารตะกั่ว (เป็นไปตามข้อกำหนด NPB) และจัดจำหน่ายใน บรรจุภัณฑ์แบบหลอด.
ด้วยการผสมผสานระหว่าง การออกแบบแบบโมดูลาร์, การรองรับ PoE ขั้นสูง และโครงสร้างที่แข็งแกร่ง, HXB5G602NL เหมาะอย่างยิ่งสำหรับ เซลล์ขนาดเล็ก 5G, สวิตช์ PoE กำลังสูง, เกตเวย์ IoT และระบบเครือข่ายองค์กร.
| ชื่อ | PoE LAN Magnetics |
|---|---|
| แอปพลิเคชัน | 5G Base-T เข้ากันได้กับ 1/2.5G Base-T |
| ประเภทการติดตั้ง | Through Hole |
| จำนวนพิน | 96 |
| ขนาด (ยาว x กว้าง x สูง) | 33.50 มม. x 29.00 มม. x 16.80 มม. (1.319" x 1.142" x 0.661") |
| ช่วงอุณหภูมิในการทำงาน | -40°C ถึง +85°C |
| Open Circuit Inductance (OCL) | 180 µH (Min) @ 100KHz, 0.1V พร้อม DC Bias 8mA |
| อัตราส่วนการหมุน | 1CT : 1CT ± 2% |
| การสูญเสียการแทรก | -1.0 dB (สูงสุด) @ 1 - 100 MHz -2.0 dB (สูงสุด) @ 100 - 250 MHz |
| การสูญเสียการคืนกลับ | -16 dB (Min) @ 1 - 40 MHz -(16-10*log10(f/40)) dB (Min) @ 40 < f ≤ 250 MHz |
| Crosstalk (Port-to-Port) | -40 dB (Min) @ 1 - 100 MHz |
| Common Mode Rejection Ratio (CMRR) | -30 dB (Min) @ 1 - 100 MHz |
| Hipot (แรงดันไฟฟ้าแยก) | 1500 Vrms 60 วินาที |
| ความสามารถ PoE ปัจจุบัน | 1000 mA ต่อคู่ รองรับ 4-Pair PoE (4PPoE) สูงสุด 90W |
| กระบวนการบัดกรี | สามารถบัดกรีแบบ Wave ได้ถึง 260°C / 5 วินาที |
|
การรับรอง |
IEEE 802.3bz,IEEE 802.3bt,RoHS,IEC-62368-1 |
| บรรจุภัณฑ์ | หลอด (TU) |
1. การสนับสนุนด้านวิศวกรรมตลอด 24 ชั่วโมงทุกวัน
ทีมงานด้านเทคนิคของเรา พร้อมให้บริการ ตลอดเวลา เพื่อช่วยเหลือในการรวมหม้อแปลง 5G PoE LAN ครอบคลุม การส่งข้อมูลความเร็วสูง, การวิเคราะห์งบประมาณพลังงาน PoE และการปรับแต่งประสิทธิภาพ EMI.
2. ความช่วยเหลือในการปรับใช้ในสถานที่
เราให้บริการมากกว่าความช่วยเหลือในการติดตั้ง — ผู้เชี่ยวชาญในสถานที่ของเราสามารถสนับสนุน การดีบักระดับระบบ, รวมถึง การปรับใช้เซลล์ขนาดเล็ก 5G, การเพิ่มประสิทธิภาพเกตเวย์ IoT และแอปพลิเคชันสวิตช์ความหนาแน่นสูง.
3. การฝึกอบรมผลิตภัณฑ์เฉพาะทาง
LINK-PP จัด เซสชันการฝึกอบรมเฉพาะทาง โดยเน้นที่มาตรฐาน PoE (IEEE 802.3af/at/bt), ข้อควรพิจารณาในการออกแบบหม้อแปลง และ กรณีการใช้งานจริงในโครงสร้างพื้นฐาน 5G, ช่วยให้วิศวกรของคุณเร่งการพัฒนาผลิตภัณฑ์
4. การสนับสนุนการออกแบบร่วมกัน
นอกเหนือจากการชี้แจงเอกสารข้อมูลแล้ว ทีมงานของเรายังเสนอ การออกแบบวงจรอ้างอิง, คำแนะนำเค้าโครง PCB และการเพิ่มประสิทธิภาพประสิทธิภาพด้านความร้อน/พลังงาน, ทำให้ระบบ 5G PoE ของคุณบรรลุทั้ง ประสิทธิภาพและความน่าเชื่อถือ.
5. การอัปเดตตลาดและเทคโนโลยี
รับทราบข้อมูลด้วย การอัปเดตเป็นประจำของเรา เกี่ยวกับแนวโน้ม 5G PoE ล่าสุด นวัตกรรมผลิตภัณฑ์ และ โซลูชันความเข้ากันได้ข้าม, ช่วยให้คุณนำหน้าคู่แข่งในเครือข่ายความเร็วสูง
6. แหล่งข้อมูลออนไลน์ที่ครอบคลุม
เว็บไซต์อย่างเป็นทางการของเรา ให้ เอกสารทางเทคนิคโดยละเอียด เครื่องมืออ้างอิงโยง และบันทึกการใช้งาน, ทำให้ LINK-PP ไม่ได้เป็นเพียงซัพพลายเออร์เท่านั้น แต่ยังเป็น พันธมิตรด้านวิศวกรรมของคุณในการเชื่อมต่อยุคหน้า
