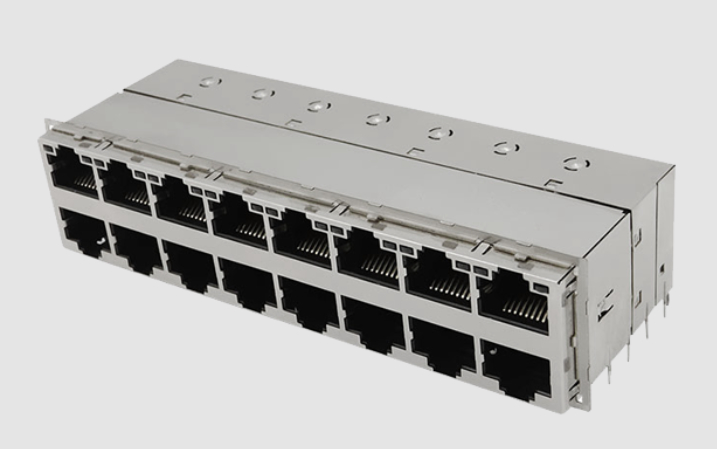

1-1840870-4 โมดูลคอนเนคเตอร์แบบรวม RJ45 2x8 พอร์ต พร้อมไฟ LED

1-1840870-4 MagJackเป็นตัวเชื่อมต่อ RJ45 แบบเรียงซ้อน 2x8 ประสิทธิภาพสูง พร้อมแม่เหล็กในตัว ออกแบบมาเพื่อรองรับ แอปพลิเคชัน Gigabit Ethernet 1000BASE-T. ออกแบบมาเพื่อความน่าเชื่อถือและประสิทธิภาพ โมดูลตัวเชื่อมต่อแบบบูรณาการ (ICM) เหมาะอย่างยิ่งสำหรับอุปกรณ์เครือข่าย เซิร์ฟเวอร์ และอุปกรณ์สื่อสารที่ต้องการการออกแบบที่กะทัดรัดและมีความสมบูรณ์ของสัญญาณที่เหนือกว่า ด้วย การกำหนดค่าแบบเรียงซ้อน ขนาดที่เล็ก และประสิทธิภาพทางไฟฟ้าที่เชื่อถือได้ RJ45 2x8 1-1840870-4 เป็นตัวเลือกที่ยอดเยี่ยมสำหรับ สวิตช์เครือข่าย เราเตอร์ เซิร์ฟเวอร์ ระบบอีเธอร์เน็ตสำหรับอุตสาหกรรม และแอปพลิเคชันโทรคมนาคม.ลักษณะเฉพาะของประสิทธิภาพ

• ≤1 dB (0.5-100 MHz)การสูญเสียการสะท้อนกลับ (RL):
• ≥18 dB (0.5-40 MHz)การลดทอนครอสทอล์ค:
• ≥35 dB (0.5-100 MHz)อัตราส่วนการปฏิเสธโหมดทั่วไป (CMRR):
• ≥30 dB (0.5-100 MHz)แรงดันไฟฟ้าแยก:
• สูงสุด 2250VDC เพื่อความปลอดภัยที่เพิ่มขึ้นRJ45 2X8 1-1840870-4 เอกสารข้อมูล

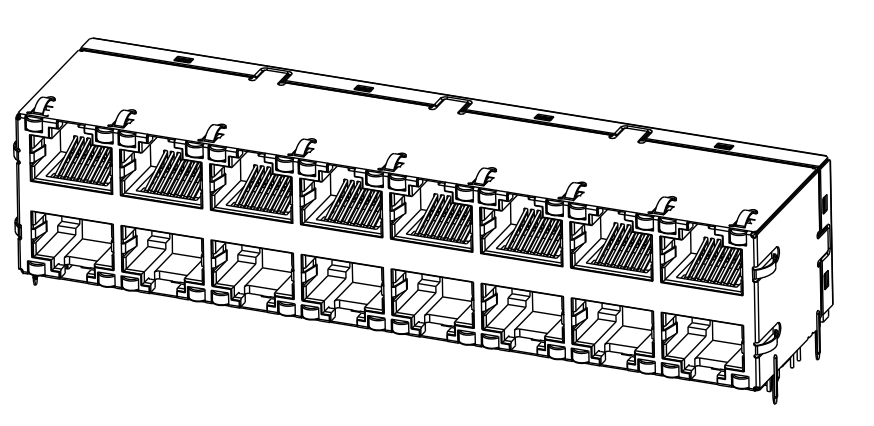

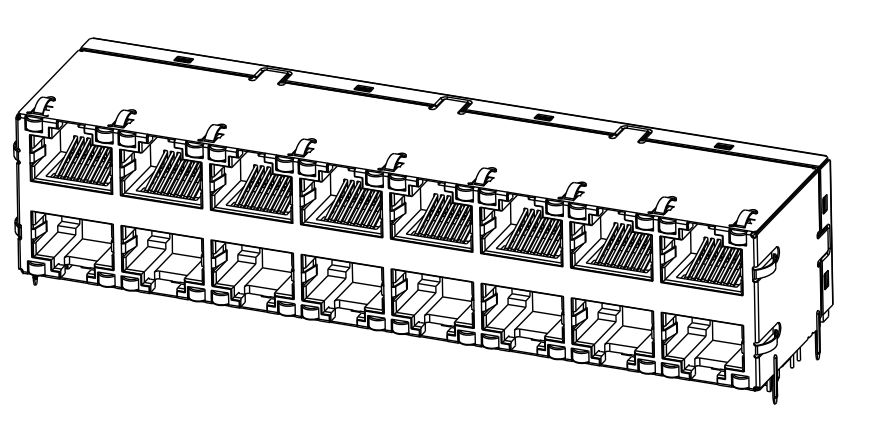

• เลย์เอาต์แบบเรียงซ้อน 2x8 เหมาะสำหรับการออกแบบที่มีความหนาแน่นสูงอัตราข้อมูล:
• รองรับ 1000BASE-T Gigabit Ethernet พร้อมความเข้ากันได้แบบย้อนหลังกับ 10/100BASE-Tประสิทธิภาพของแม่เหล็ก:
• อิมพีแดนซ์ 100Ω, OCL ขั้นต่ำ 350uH, อัตราส่วนการหมุน 1:1 ในทั้งสี่คู่, รับประกันความสมบูรณ์ของสัญญาณและการปราบปราม EMIไฟ LED แสดงสถานะ:
• ไฟ LED สองสี (เขียว/เหลือง) ให้สถานะการเชื่อมต่อและกิจกรรมที่ชัดเจนสำหรับแต่ละพอร์ตการก่อสร้าง:
• ตัวเรือน: เทอร์โมพลาสติกสีดำ, ได้รับการจัดอันดับ UL 94V-0 สำหรับความทนทานต่อเปลวไฟ
  • เกราะ: ทองเหลือง ชุบนิกเกิลล่วงหน้าพร้อมหางบัดกรีดีบุกเพื่อความทนทาน
  • หน้าสัมผัส: บรอนซ์ฟอสเฟอร์เคลือบทองเพื่อความน่าเชื่อถือในระยะยาว
  • EMI Tabs:
• การออกแบบในตัวช่วยเพิ่มความเข้ากันได้ทางแม่เหล็กไฟฟ้าข้อมูลจำเพาะด้านสิ่งแวดล้อม:
• ช่วงอุณหภูมิในการทำงาน 0°C ถึง +70°C, เป็นไปตามมาตรฐาน RoHS, ปราศจากฮาโลเจนแรงดันไฟฟ้าแยก:
• สูงสุด 2250VDC เพื่อความปลอดภัยที่เพิ่มขึ้น
