1-1840727-6 1000BASE-T โมดูลเชื่อมต่อบูรณาการสินค้าปัจจุบัน

รายละเอียดสินค้า

สถานที่กำเนิด: จีน

ชื่อแบรนด์: LINK-PP

ได้รับการรับรอง: ISO 9001,ISO 14001,UL,SGS,REACH168

หมายเลขรุ่น: 1-1840727-6

เงื่อนไขการชำระเงินและการจัดส่ง

จำนวนสั่งซื้อขั้นต่ำ: 50/500/1000/25K

ราคา: $0.09-$1.85

รายละเอียดการบรรจุ: 50 พีซี/1tray, 20 ถาด/1 กล่อง, 32*30*31 ซม., 8kgs (1000pcs)/1 กล่อง

เวลาการส่งมอบ: ในเรือสต็อกวันนี้

เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน

สามารถในการผลิต: 4200K-PCS/เดือน

รับราคาที่ดีที่สุด
เน้น:

1-1840727-6

,

1000BASE-T ICM

,

ปัจจุบัน RJ45 Magjack

เลขส่วน:
1-1840727-6
การกำหนดค่า LED:
เขียว/เหลือง
ความเร็ว:
1,000Base-T
อุณหภูมิการทํางาน:
0 ~ +70ºC
แท็บ:
อัพ
แท็บอีเอ็มไอ:
ใช่
เลขส่วน:
1-1840727-6
การกำหนดค่า LED:
เขียว/เหลือง
ความเร็ว:
1,000Base-T
อุณหภูมิการทํางาน:
0 ~ +70ºC
แท็บ:
อัพ
แท็บอีเอ็มไอ:
ใช่
1-1840727-6 1000BASE-T โมดูลเชื่อมต่อบูรณาการสินค้าปัจจุบัน



หลักการของ1-184727-6 RJ45 แม็กแจ็ค:

รายละเอียด รายละเอียด
ประเภทเครื่องเชื่อม RJ45 พร้อมแม่เหล็กบูรณาการ
จํานวนท่าเรือ ตัวเดียว (รูปแบบ 1X1)
การใช้งาน 1000BASE-T Gigabit Ethernet
ประเภทวงจร กระแสไฟฟ้ากิกาบิต
การตั้งค่า LED สีเขียว/เหลือง
ทิศทางแท็บ ขึ้นไป
วัสดุบ้าน สีดํา สีเทอร์โมพลาสติก UL 94V-0
วัสดุของโล่ สับสนธิทองแดงที่มีการเคลือบไนเคิล
วัสดุติดต่อ โฟสฟอร์ ทองแดงทองคํา
กระแสไฟ LED กระแสไฟคงที่ประมาณ 20mA
อุณหภูมิการทํางาน 0°C ~ 70°C
ประเภทการติดตั้ง ผ่านหลุม
ความสอดคล้อง ไออีอี 8023, RoHS
ตําแหน่ง LED สี สัญญาณประจํา
LED ทางซ้าย สีเขียว สถานะของลิงค์
LED ขวา สีเหลือง กิจกรรม/ความเร็ว
ขนาด การวัด
ความยาว 33.02 มิลลิเมตร
ความกว้าง 19.19 มม.
ความสูง 15.01 มิลลิเมตร



1-184727-6 รวม RJ45 แจ็ค ไฮไลท์:



  1. เครื่องเชื่อม RJ45 ที่มีประตูเดียว พร้อมแม่เหล็กบูรณาการสําหรับการใช้งาน 1000BASE-T
  2. การตั้งค่า LED สีเขียว/เหลืองสําหรับการแสดงสถานะที่ครบวงจร
  3. วงจร 1G27 Gigabit สําหรับความสมบูรณ์แบบของสัญญาณที่ดีที่สุด
  4. การตั้งทิศทาง Tab Up สําหรับการออกแบบการวางแผน PCB ที่ยืดหยุ่น
  5. วัสดุกระเป๋าสตางค์เทอร์โมพลาสติก ( UL 94V-0) รับประกันความทนทานและความทนความร้อน
  6. ประเภทการติดตั้งผ่านหลุมสําหรับการติดตั้ง PCB ที่ปลอดภัย
  7. ติดตามมาตรฐาน IEEE 802.3 สําหรับ Gigabit Ethernet
  8. ระยะอุณหภูมิการทํางาน: 0 °C ถึง 70 °C

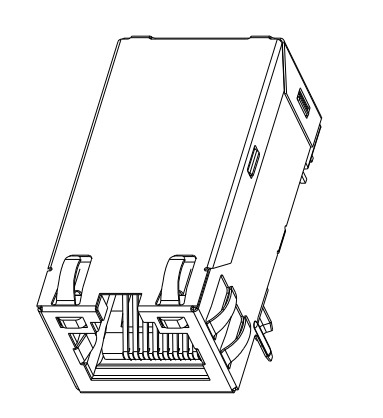

1-184727-6ภาพวาด:



1-1840727-6 1000BASE-T โมดูลเชื่อมต่อบูรณาการสินค้าปัจจุบัน 0

1-1840727-6 1000BASE-T โมดูลเชื่อมต่อบูรณาการสินค้าปัจจุบัน 1





การติดตั้งและการรวม:



1-1840727-6 MagJack มีการออกแบบการติดตั้งรูผ่านสําหรับการติดตั้ง PCB ที่ปลอดภัยรับประกันตําแหน่งที่ถูกต้องและเชื่อมต่อที่น่าเชื่อถือกล่องเทอร์โมพลาสติกมีความทนทานและความทนความร้อนที่ดีเยี่ยม ทําให้มันเหมาะสําหรับกระบวนการผลิตต่างๆ รวมถึงการผสมคลื่น



เมื่อออกแบบด้วย 1-1840727-6 MagJack วิศวกรสามารถได้ประโยชน์จากการจัดวาง PCB ที่เรียบง่ายเนื่องจากองค์ประกอบแม่เหล็กที่บูรณาการการบูรณาการนี้กําจัดความจําเป็นของการแปลงแยกและกัดกรงแบบร่วมกัน, ลดจํานวนองค์ประกอบและจุดความล้มเหลวที่เป็นไปได้ วงจร Gigabit รับประกันความสมบูรณ์แบบของสัญญาณที่ดีที่สุดสําหรับการส่งข้อมูลความเร็วสูงในแอพลิเคชั่น 1000BASE-T
