รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: RoHS compliant
หมายเลขรุ่น: 7498111001A
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น， ตัวอย่างฟรี
ราคา: $0.21 - $0.7
รายละเอียดการบรรจุ: ตะกร้า
เวลาการส่งมอบ: ประมาณ 3 วัน
เงื่อนไขการชำระเงิน: TT, NET30/60/90 วัน, Western Union
สามารถในการผลิต: 20,000 ชิ้นต่อสัปดาห์
หมายเลขชิ้นส่วน: |
7498111001A RJ45 LAN Transformer |
OCL: |
350 µh นาที |
อัตราส่วนเปลี่ยน: |
1: 1 (TX), 1: 1 (RX) |
การสูญเสียการแทรก: |
-1.0 dB สูงสุด |
วัสดุฐาน: |
เฟอร์ไรต์ |
การชุบหน้าสัมผัส: |
ดีบุก 100% กับนิกเกิล |
พื้นที่ติดต่อ: |
15µ "การชุบทอง |
ที่อยู่อาศัย: |
เทอร์โมพลาสติก |
โล่: |
50µ "นิกเกิลมากกว่า 0.008" โลหะผสมทองแดง |
UL 94V-0: |
การสนับสนุนที่อยู่อาศัย |
หมายเลขชิ้นส่วน: |
7498111001A RJ45 LAN Transformer |
OCL: |
350 µh นาที |
อัตราส่วนเปลี่ยน: |
1: 1 (TX), 1: 1 (RX) |
การสูญเสียการแทรก: |
-1.0 dB สูงสุด |
วัสดุฐาน: |
เฟอร์ไรต์ |
การชุบหน้าสัมผัส: |
ดีบุก 100% กับนิกเกิล |
พื้นที่ติดต่อ: |
15µ "การชุบทอง |
ที่อยู่อาศัย: |
เทอร์โมพลาสติก |
โล่: |
50µ "นิกเกิลมากกว่า 0.008" โลหะผสมทองแดง |
UL 94V-0: |
การสนับสนุนที่อยู่อาศัย |
| ปริมาตร | มูลค่า |
|---|---|
| เลขส่วน | 7498111001A |
| ประเภท | 1000BASE-T แม็กแจ็ค |

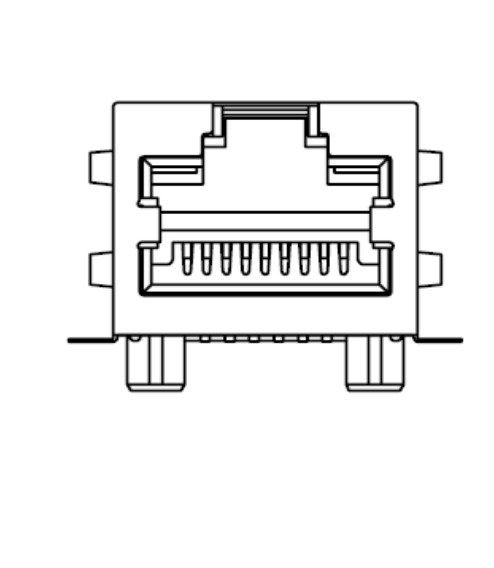

| คําอธิบาย | เครื่องเชื่อม 1000Base-T RJ45 พร้อมเครื่องแปลงบูรณาการ |
| การสนับสนุน PoE | ไม่ |
| ท่าเรือ | 1 |
| ทิศทางแท็บ | ขึ้นไป |
| LED | ไม่มี LED |
| Auto MDIX | ใช่ |
| อุณหภูมิการทํางาน | -40 °C ถึง +85 °C |
| การใช้งาน |
สอดคล้องกับ IEEE 802.3ab สําหรับ 1000Base-T |
| ปริมาตร | รายละเอียด |
|---|---|
| อุปทาน (OCL) | 350 μH นาที @ 100 kHz 100 mV 8 mA DC Bias |
| อัตราการหมุน (TR) | 11 (TX), 1:1 (RX) @ 100 kHz / 100 mV |
| ความสูญเสียการใส่ (IL) | -1.0 dB สูงสุด (1100 MHz) |
| การเสียผลตอบแทน (RL) | -18 dB นาที (1 ราคา 30 MHz) -15 dB นาที (3060 MHz) -12 dB นาที (60~80 MHz) -10 dB นาที (80~100 MHz) |
| การปฏิเสธแบบทั่วไป (CMR) | -35 dB นาที (1 ราคา 30 MHz) -30 dB นาที (30 ‰ 100 MHz) |
| การสื่อสารข้ามสาย (CT) | -37 dB นาที (1 ‰ 30 MHz) -32 dB นาที (3060 MHz) -27 dB นาที (60-100 MHz) |
| ความดันทดสอบ Hi-Pot | 1500 Vrms, 1 นาที |
เครื่องแปลง LAN 7498111001A ได้ถูกออกแบบมาสําหรับ Gigabit Ethernet (1000BASE-T) อินเตอร์เฟซเครือข่ายและการดับเสียงระหว่าง Ethernet PHY และสายเชื่อม RJ45การรับรองการส่งข้อมูลความเร็วสูงที่น่าเชื่อถือในอุปกรณ์เครือข่าย
การใช้งานทั่วไปประกอบด้วยสวิตช์เอเธอร์เน็ต, รูเตอร์, การ์ดอินเตอร์เฟสเครือข่าย (NICs), อุปกรณ์เอเธอร์เน็ตอุตสาหกรรม, และระบบเครือข่ายที่ฝัง
เครื่อง 7498111001A ออกแบบมาสําหรับ 1000BASE-T Gigabit Ethernet รองรับการส่งข้อมูล 1 Gbps ผ่านสายทองแดงคู่บิด เช่น Cat5e หรือ Cat6
มาตรฐานนี้ถูกใช้อย่างแพร่หลายในศูนย์ข้อมูล เครือข่ายธุรกิจ และอุปกรณ์ Ethernet อุตสาหกรรม
เครื่องแปลง LAN (Ethernet magnetics) ทําหน้าที่สําคัญหลายอย่างในอินเตอร์เฟซ Ethernet:
ฟังก์ชันเหล่านี้ช่วยให้การสื่อสาร Ethernet ที่มั่นคงและสอดคล้องกับมาตรฐาน
ใช่ เครื่องแปลง LAN 7498111001A ถูกออกแบบมาเพื่อทํางานกับ Gigabit Ethernet PHY transceivers ที่รองรับ 1000BASE-Tมันสามารถบูรณาการในออกแบบอินเตอร์เฟซ Ethernet ที่ต้องการแม่เหล็กระหว่างสายเชื่อม PHY และ RJ45.
วิศวกรควรตรวจสอบอิทธิพล, อัตราการหมุน, และแนวทางการวางแผนเพื่อให้แน่ใจว่าความสอดคล้องที่ดีที่สุด
เครื่องแปลง 7498111001A WE-RJ45LAN ใช้ทั่วไปใน:
การออกแบบที่คอมแพคตทําให้มันเหมาะสําหรับฮาร์ดแวร์เครือข่ายความหนาแน่นสูง
เครื่องแปลง LAN ปรับปรุงคุณภาพสัญญาณด้วย:
คุณสมบัติเหล่านี้เป็นสิ่งจําเป็นในการรักษาการสื่อสาร Gigabit Ethernet ที่น่าเชื่อถือผ่านสายทองแดง
