รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO
หมายเลขรุ่น: LFE8505
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 400/2000/10K/25K
ราคา: $0.23-$1.02
รายละเอียดการบรรจุ: ทีแอนด์อาร์
เวลาการส่งมอบ: 1-2 สัปดาห์
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3KK/เดือน
ข้อมูลจำเพาะ: |
LFE8505 |
LINK-PP สี่เหลี่ยม: |
LP1102NL |
อัตราข้อมูล: |
10/100 เบส-T |
จำนวนคอร์ต่อพอร์ต: |
4 |
ประเภทการติดตั้ง: |
ติดพื้นผิว |
OCL: |
350uh นาที |
ไฮพอท: |
1500Vrms |
ความยาวหม้อแปลงอีเธอร์เน็ต: |
12.80 มม. |
ความกว้างของหม้อแปลงอีเธอร์เน็ต: |
9.30 มม. |
ความสูงของหม้อแปลงอีเธอร์เน็ต: |
6.20 มม. |
ข้อมูลจำเพาะ: |
LFE8505 |
LINK-PP สี่เหลี่ยม: |
LP1102NL |
อัตราข้อมูล: |
10/100 เบส-T |
จำนวนคอร์ต่อพอร์ต: |
4 |
ประเภทการติดตั้ง: |
ติดพื้นผิว |
OCL: |
350uh นาที |
ไฮพอท: |
1500Vrms |
ความยาวหม้อแปลงอีเธอร์เน็ต: |
12.80 มม. |
ความกว้างของหม้อแปลงอีเธอร์เน็ต: |
9.30 มม. |
ความสูงของหม้อแปลงอีเธอร์เน็ต: |
6.20 มม. |
LFE8505 เป็นเครื่องแปลงแม่เหล็ก 10/100 Base-T Ethernet ระดับพรีเมียมที่ออกแบบมาเพื่อให้ความสมบูรณ์แบบของสัญญาณที่ดีที่สุดและการแยกไฟฟ้าสําหรับอุปกรณ์เครือข่ายที่ทันสมัยผลิตด้วยเทคโนโลยีการติดตั้งบนพื้นผิว (SMT), เครื่องแปลง LAN นี้ทําให้การส่งข้อมูลมั่นคงในขณะที่คุ้มกันองค์ประกอบ IC ที่มีความรู้สึกจากความกระตุ้นสูงและการแทรกแซงทางแม่เหล็กไฟฟ้า (EMI)
| ปริมาตร | รายละเอียด |
|---|---|
| ประเภทสินค้า | เครื่องแปลง Ethernet |
| เลขส่วน | LP1102NL |
| รูปแบบที่เข้ากันได้ | LFE8505 |
| ประเภทของเครื่องแปลง | เครื่องแปลง LAN |
| มาตรฐาน Ethernet | ไออีอี 8023 |
| อัตราข้อมูล | 10Base-T / 100Base-TX |
| การตั้งค่าท่าเรือ | ท่าเรือเดียว |
| ประเภทของแพคเกจ | การติดตั้งพื้นผิว (SMD) |
| จํานวน Pin | 16 ปิน |
| Core ต่อ Port | 4 |
| อัตราการหมุน | TX: 1CT:1CT / RX: 1CT:1CT |
| อุปสรรควงจรเปิด | ขั้นต่ํา 350μH |
| โลตติจ์แยก | ขั้นต่ํา 1500Vrms |
| ขนาดของแพคเกจ | 12.8 × 9.3 × 6.2 มิลลิเมตร |
| อุณหภูมิการไหลกลับสูงสุด | 245 °C / 5 วินาที |
| อุณหภูมิการทํางาน | 0°C ถึง +70°C |
| ความสอดคล้องกับสิ่งแวดล้อม | สอดคล้องกับ RoHS |

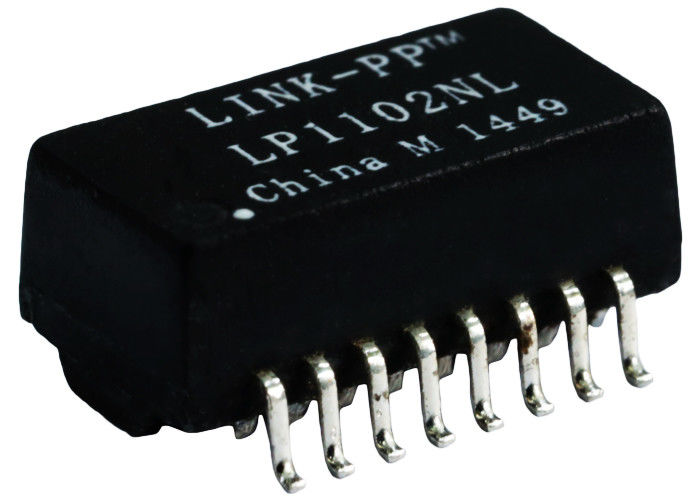

LP1102NL Ethernet Transformer ได้ถูกออกแบบมาเพื่อให้มีการเชื่อมต่อแม่เหล็กที่มั่นคงระหว่างอุปกรณ์ Ethernet PHY และเครื่องเชื่อม RJ45
การออกแบบแปลงแบบที่ปรับปรุงให้ดีที่สุดช่วย:
เครื่องแปลงตอบสนองความต้องการไฟฟ้าของแอพลิเคชั่น Fast Ethernet และรองรับการประกอบ PCB อัตโนมัติสําหรับการผลิตปริมาณสูง
| รายการ | มูลค่า |
|---|---|
| ประเภทการติดตั้ง | การติดตั้งพื้นผิว |
| ความยาว | 12.8 มิลลิเมตร |
| ความกว้าง | 9.3 มิลลิเมตร |
| ความสูง | 6.2 มิลลิเมตร |
| แพ็คเกจ | เปิดกรอบ |
| จํานวน Pin | 16 |
การรับรอง UL: เลขไฟล์ E484635
ตอบ: เครื่องแปลงอีเทอร์เน็ต เป็นองค์ประกอบแม่เหล็กที่ติดตั้งระหว่างชิปอีเทอร์เน็ต PHY และเครื่องเชื่อม RJ45การจับคู่อุปสรรคและการยับยั้งเสียง เพื่อให้การสื่อสาร Ethernet ได้มั่นคง.
ตอบ: เครื่องแปลง SMT (Surface Mount Technology) เช่น LFE8505 ทําให้การประกอบ PCB เป็นระบบอัตโนมัติ ซึ่งทําให้การผลิตจํานวนมากเร่งขึ้นอย่างมาก และลดต้นทุนการผลิตพวกเขายังใช้พื้นที่ตั้งน้อยกว่าเมื่อเทียบกับส่วนประกอบรูผ่าน.
ตอบ: อย่างแน่นอน LFE8505 ตอบสนองกับมาตรฐาน IEEE 802.3 สําหรับการใช้งาน 10/100 Base-T Fast Ethernetการรับประกันความสอดคล้องและผลงานเครือข่ายที่น่าเชื่อถือ ผ่านอุปกรณ์ Ethernet มาตรฐานทั้งหมด.
ตอบ: ใช่ LP1102NL ถูกออกแบบให้เป็นตัวแทนที่เหมาะสมสําหรับ LFE8505 ในการออกแบบอินเตอร์เฟซ Ethernet ที่รองรับ
ตอบ: มันแสดงให้เห็นว่าแปลงแปลงสามารถทนความแรงกดดันแยกได้อย่างน้อย 1500Vrms ช่วยป้องกันอุปกรณ์ Ethernet PHY จากการกระแทกไฟฟ้าและเพิ่มความปลอดภัยของระบบ
A: อุปทานวงจรเปิดวัดอุปทานวงจรหลักของทรานฟอร์ม LP1102NL ให้ OCL ขั้นต่ํา 350μH, รับประกันการส่งสัญญาณ Ethernet ที่มั่นคง
ตอบ: ได้ครับ มีตัวอย่างวิศวกรรม, แผ่นข้อมูล และการสนับสนุนทางเทคนิคให้สําหรับการประเมินต้นแบบและคุณสมบัติการผลิต
