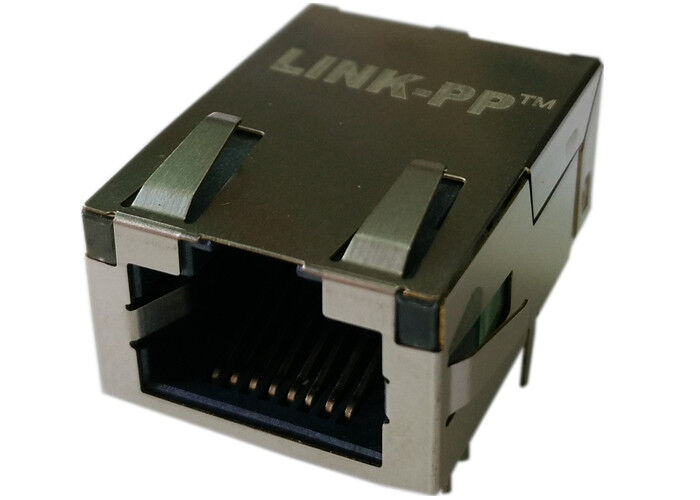

J0G-0001NL 1000BASE-T โปรไฟล์ต่ํา RJ45 เครื่องเชื่อม 1x1 Tab-Up

J0G-0001NL PulseJack Low Profile 1x1 Tab-Up ผสมผสานอินเตอร์เฟซ RJ45 และแม่เหล็กในคําตอบบูรณาการเดียวและสนับสนุนผลงานสัญญาณที่มั่นคงในสภาพแวดล้อม Ethernet 1000BASE-T.

การปรับปรุงแบบระยะสั้นและความสูงต่ําทําให้มันเหมาะสําหรับการออกแบบที่ต้องการการใช้พื้นที่ที่ประสิทธิภาพโดยไม่เสียสละผลงานไฟฟ้าหากคุณกําลังค้นหาเครื่องเชื่อม J0G-0001NL PulseJack Low Profile 1x1 Tab-Up RJ45, ส่วนนี้ถูกสร้างขึ้นเพื่อเชื่อมต่อ Gigabit Ethernet ที่น่าเชื่อถือได้ในฮาร์ดแวร์เครือข่ายที่ต้องการ

J0G-0001NL รายละเอียดของเครื่องเชื่อม RJ45 ขนาดต่ํา

ลักษณะสําคัญของ J0G-0001NL PulseJack

J0G-0001NL PulseJack Low Profile 1x1 Tab-Up ให้บริการผสมผสานความทนทานทางกลและผลงานทางไฟฟ้าที่แข็งแรง:

• การสนับสนุน 1000BASE-T Gigabit Ethernet
• เครื่องแม่เหล็ก RJ45 แบบบูรณาการ 1x1 ท่าเดียว
• การออกแบบแบบปกป้องเพื่อการยับยั้ง EMI ที่ดีขึ้น
• สร้างที่ระดับต่ํา และมีปริมาณการสร้างที่น้อย
• การติดตั้งมุมขวา
• ตัวชี้วัด LED ภายใน
• สอดคล้องกับมาตรฐาน IEEE 802.3
• ขั้นต่ํา 350μH OCL กับกระแสความคัดค้าน 8mA
• สอดคล้องกับ RoHS
• อุณหภูมิการผสมคลื่นสูงสุด: 260 °C

J0G-0001NL ใบข้อมูล

J0G-0001NL แผ่นข้อมูล - ภาพแผน

J0G-0001NL แผ่นข้อมูล - แนะนําการก้าวเท้า

รายละเอียดไฟฟ้า @ 25 °C - อุณหภูมิการทํางาน 0 °C ถึง + 70 °C

J0G-0001NL PulseJack Low Profile 1x1 Tab-Up ได้ถูกออกแบบมาเพื่อให้มีผลงานที่มั่นคงในช่วงความถี่ Gigabit Ethernet

1สภาพการทํางาน

• อุณหภูมิการทํางาน: 0 °C ถึง + 70 °C
• ความดันแยก: 2250 VDC
• อัตราการหมุน: 1CT:1CT
• ความดันทดสอบ Hipot: 1500Vrms ที่ 60Hz เป็นเวลา 1 นาที

2ข้อมูลการทํางาน

ความสูญเสียการใส่ (TX/RX): 1 ‰ 100 MHz: -1.2 dB

การเสียผลตอบแทน:

• 1?? 10 MHz: -18 dB
• 30 MHz: -18 dB
• 60~80 MHz: -12 dB
• 80~100 MHz: -10 dB

สารรับเสียง:

• 1?? 10 MHz: -40 dB
• 3265 MHz: -35 dB
• 65-1000 MHz: -30 dB

การปฏิเสธโหมดทั่วไป: 1 ราคา 125 MHz: -30 dB

ค่าเหล่านี้ทําให้ J0G-0001NL RJ45 MagJack เหมาะสําหรับการออกแบบเครือข่ายที่ต้องการความสมบูรณ์แบบของสัญญาณที่น่าเชื่อถือและการยับยั้งเสียงดังที่แข็งแรง

รายละเอียดวัสดุของ J0G-0001NL 1000BASE-T รูปแบบต่ํา RJ45

J0G-0001NL PulseJack Low Profile 1x1 Tab-Up ใช้วัสดุที่มีคุณภาพเพื่อรองรับความน่าเชื่อถือระยะยาว:

1หน่วยป้องกัน

• วัสดุ: ทองแดง
• ปลาย: นิเคิล 20-40μ นิ้ว ผ่านทองแดง

2. ติดต่อ

• วัสดุ: โฟสฟอรส์บรอนซ์
• พื้นที่เคลือบ: ทอง 15μ นิ้ว มากกว่านีเคิล 3080μ นิ้ว
• พื้นที่ผสมผสาน: ทองเหลืองเมทฟินิชบนนิกเกิล

3. บ้าน

• วัสดุ: ธ อร์พลาสติก
• ระดับความสามารถในการเผาไหม้: UL 94 V-0

4. MSL เรต: 1

ทําไมต้องเลือก J0G-0001NL 1x1 PulseJack ระดับต่ํา?

หากคุณต้องการตัวเชื่อม RJ45 ที่คอมพัคต์และแข็งแรงที่มีแม่เหล็กอินเทกรีต, J0G-0001NL เป็นทางเลือกที่เชิงปฏิบัติการสําหรับการออกแบบ Ethernet ที่ทันสมัย. ข้อดีของมันประกอบด้วย:

• โครงสร้างระดับต่ํา ประหยัดพื้นที่
• การส่งสัญญาณ Gigabit Ethernet ที่น่าเชื่อถือ
• แม็กเนติกที่ติดตั้งเพื่อทําให้การออกแบบ PCB ง่ายขึ้น
• ผลประกอบ EMI ที่ดีขึ้นจากโครงสร้างที่ป้องกัน
• เหมาะสําหรับการใช้งานในเครือข่ายและคอมพิวเตอร์ที่หลากหลาย

นี่ทําให้ J0G-0001NL PulseJack Low Profile 1x1 Tab-Up เหมาะสําหรับวิศวกรที่ต้องการปรับปรุงประสิทธิภาพการวางแผนโดยยังคงการทํางานไฟฟ้า
