รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO
หมายเลขรุ่น: H5007NL
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 400/2000/10K/25K
ราคา: $0.3-$1.2
รายละเอียดการบรรจุ: ทีแอนด์อาร์
เวลาการส่งมอบ: จัดส่งภายใน 3 วัน
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 5KK/เดือน
การติดตั้ง: |
smt |
อัตราข้อมูล: |
1,000BASE-T |
จํานวนช่องทาง/ท่าเรือ: |
เดี่ยว |
โพอี: |
ไม่ใช่ PoE |
อัตราส่วนเปลี่ยน: |
1:1 |
แรงดันไฟฟ้าแยก: |
ขั้นต่ำ 1,500 Vrms |
ความยาว: |
17.53 มม. |
ความกว้าง: |
16 มม |
ความสูง: |
5.72 มม |
แอปพลิเคชัน: |
อินเทอร์เฟซ Gigabit Ethernet PHY |
หมายเลขชิ้นส่วน: |
H5007NL |
ช่วงอุณหภูมิ: |
0 ° C ถึง +70 ° C |
การติดตั้ง: |
smt |
อัตราข้อมูล: |
1,000BASE-T |
จํานวนช่องทาง/ท่าเรือ: |
เดี่ยว |
โพอี: |
ไม่ใช่ PoE |
อัตราส่วนเปลี่ยน: |
1:1 |
แรงดันไฟฟ้าแยก: |
ขั้นต่ำ 1,500 Vrms |
ความยาว: |
17.53 มม. |
ความกว้าง: |
16 มม |
ความสูง: |
5.72 มม |
แอปพลิเคชัน: |
อินเทอร์เฟซ Gigabit Ethernet PHY |
หมายเลขชิ้นส่วน: |
H5007NL |
ช่วงอุณหภูมิ: |
0 ° C ถึง +70 ° C |

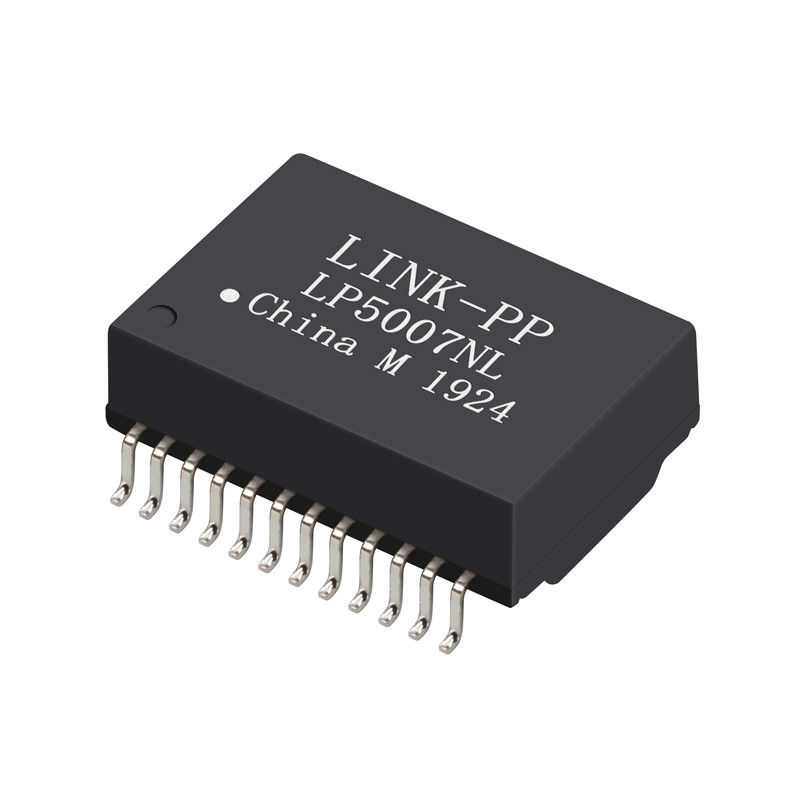

H5007NL เป็นโมดูลแม่เหล็กอีเธอร์เน็ต 1000BASE-T ประสิทธิภาพสูงที่มีอัตราส่วนรอบ 1CT:1CT, ฉนวน 1500Vrms, การสูญเสียการแทรกต่ำ และการปราบปราม EMI ที่ยอดเยี่ยม ออกแบบมาสำหรับอินเทอร์เฟซ Gigabit Ethernet PHY ในสวิตช์ เราเตอร์ และอุปกรณ์เครือข่ายอุตสาหกรรม
สรุปH5007NL เป็น โมดูลแม่เหล็กอีเธอร์เน็ต SMT แบบพอร์ตเดียว ออกแบบมาสำหรับ แอปพลิเคชัน Gigabit LAN 1000BASE-T. ด้วย อัตราส่วนรอบ 1CT:1CT, แรงดันฉนวน 1500Vrms, การสูญเสียการแทรกต่ำมาก และการปฏิเสธสัญญาณรบกวนแบบโหมดร่วมที่ยอดเยี่ยม, จึงมั่นใจได้ถึง ความสมบูรณ์ของสัญญาณอีเธอร์เน็ตความเร็วสูงที่เสถียร สำหรับสวิตช์ เราเตอร์ กล้อง IP ตัวควบคุมอุตสาหกรรม และอุปกรณ์โทรคมนาคม
โมดูลนี้เป็นไปตาม ข้อกำหนด IEEE 802.3 อย่างสมบูรณ์ และได้รับการปรับให้เหมาะสมสำหรับ การออกแบบ PCB ความหนาแน่นสูงและการประกอบการบัดกรีแบบรีโฟลว์อัตโนมัติ.
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| หมายเลขชิ้นส่วน | H5007NL |
| คำอธิบาย | โมดูลแม่เหล็กอีเธอร์เน็ต 1000BASE-T แบบพอร์ตเดียว |
| อัตราข้อมูล | 1000BASE-T (1 Gbps) |
| อัตราส่วนรอบ | 1CT : 1CT |
| แรงดันฉนวน | 1500 Vrms ขั้นต่ำ |
| สไตล์การติดตั้ง | Surface Mount (SMD / SMT) |
| ช่วงอุณหภูมิ | 0°C ถึง +70°C |
| RoHS | ใช่ |
| การให้คะแนนรีโฟลว์ | สูงสุด 245°C |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| OCL | ≥ 350 µH @100 kHz, 100 mV, 8 mADC bias |
| การสูญเสียการแทรก | 1–65 MHz: ≤ -1.0 dB 65–100 MHz: ≤ -1.1 dB 100–125 MHz: ≤ -1.5 dB |
| การสูญเสียผลตอบแทน | 1–30 MHz: ≥ -18 dB 40 MHz: ≥ -18 dB 50 MHz: ≥ -16 dB 60–80 MHz: ≥ -12 dB 100 MHz: ≥ -10 dB |
| การครอสทอล์ค | 30 MHz: ≥ -45 dB 60 MHz: ≥ -40 dB 100 MHz: ≥ -35 dB |
| DCMR | 30 MHz: ≥ -43 dB 60 MHz: ≥ -37 dB 100 MHz: ≥ -33 dB |
| ฉนวน | ≥ 1500 Vrms |
หมายเหตุ:
การปราบปราม EMI
4. การรองรับการประกอบอัตโนมัติปริมาณมาก
การส่งสัญญาณ Gigabit Ethernet มีความไวอย่างยิ่งต่อ การสูญเสียการแทรก, การสูญเสียผลตอบแทน, การครอสทอล์ค และสัญญาณรบกวนแบบโหมดร่วม, ซึ่งส่งผลโดยตรงต่อ BER, จิตเตอร์ และความเสถียรของลิงก์.
.
โซลูชันทางวิศวกรรม:ขดลวดหม้อแปลงที่จับคู่ได้อย่างแม่นยำและวัสดุแกนแม่เหล็กที่ปรับให้เหมาะสม, ให้:
สิ่งนี้รับประกัน แผนภาพตาที่ชัดเจน, BER ต่ำ และประสิทธิภาพลิงก์ที่แข็งแกร่ง ในการออกแบบ Gigabit Ethernet ความเร็วสูง
4. การรองรับการประกอบอัตโนมัติปริมาณมาก
โซลูชันหม้อแปลงและตัวเหนี่ยวนำแบบแยกส่วนช่วยเพิ่ม จำนวนส่วนประกอบ, ความซับซ้อนในการเดินสาย, ความเสี่ยง EMI และต้นทุนการประกอบ.
.
โซลูชันทางวิศวกรรม:
H5007NL รวม แม่เหล็ก Gigabit ที่จำเป็นทั้งหมดไว้ในโมดูล SMT ขนาดกะทัดรัด
4. การรองรับการประกอบอัตโนมัติปริมาณมาก
ความท้าทายในการออกแบบ:
สภาพแวดล้อมอุตสาหกรรมและโทรคมนาคมแนะนำ EMI และสัญญาณรบกวนแบบโหมดร่วมที่รุนแรง, นำไปสู่ .
.
โซลูชันทางวิศวกรรม:
ด้วย ประสิทธิภาพ DCMR สูง (สูงสุด -43dB @30MHz) และโครงสร้างแม่เหล็กที่ปรับให้เหมาะสม, H5007NL ให้ การปราบปราม EMI ที่ยอดเยี่ยม
4. การรองรับการประกอบอัตโนมัติปริมาณมาก
ความท้าทายในการออกแบบ:
การผลิต SMT ความหนาแน่นสูงต้องการ .
.
โซลูชันทางวิศวกรรม:
H5007NL เข้ากันได้กับการรีโฟลว์ SMT อย่างสมบูรณ์, รองรับ อุณหภูมิรีโฟลว์สูงสุดตามข้อกำหนด RoHS ที่ 245°C, เหมาะอย่างยิ่งสำหรับ .
การปราบปราม EMI
สรุปH5007NL 1000BASE-T Ethernet Magnetics Moduleมอบ ความสมบูรณ์ของสัญญาณระดับผู้ให้บริการ, การปราบปราม EMI ที่แข็งแกร่ง และการรวม SMT ขนาดกะทัดรัด, ทำให้เป็น ตัวเลือกที่สมบูรณ์แบบสำหรับการออกแบบ Gigabit Ethernet ที่ต้องการความน่าเชื่อถือสูง, ต้นทุน BOM ต่ำ และการผลิตที่ปรับขนาดได้.
กำลังมองหา ทางเลือกที่เข้ากันได้กับพิน, ตัวทดแทนที่ปรับต้นทุนให้เหมาะสม หรือโซลูชันแม่เหล็กที่ปรับแต่งเอง? รับการสนับสนุนอย่างมืออาชีพจาก ทีมวิศวกรของเรา.
