รายละเอียดสินค้า
สถานที่กำเนิด: กวางดง, จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO

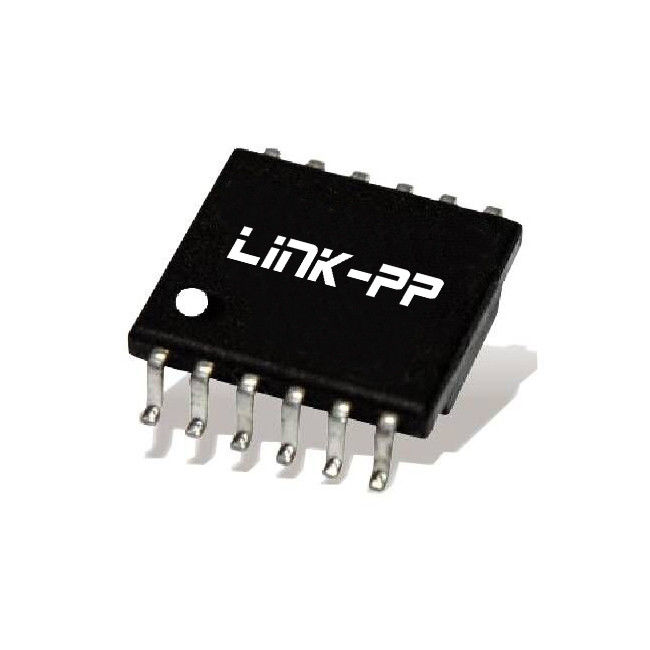

หมายเลขรุ่น: HC-027
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1400 ชิ้น
ราคา: $0.06-$1.5
รายละเอียดการบรรจุ: เทป & รีล: 1400pcs / รีล, 7000pcs / กระปุก
เวลาการส่งมอบ: ประมาณ 1-2 สัปดาห์
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 6KK/เดือน
เลขส่วน: |
HC-027 |
จำนวนพอร์ต: |
พอร์ตเดียว |
หมุดหมายเลข: |
12 |
อัตราข้อมูล: |
10/100เบส-T |
แพ็คเกจเครื่องกล: |
SMD |
อุณหภูมิการทํางาน: |
0 ℃ ~ 80 ℃ |
ความยาว: |
8.4มม |
ความกว้าง: |
9.47มม |
ความสูง: |
2.2มม |
พินพิทช์: |
1.27มม |
เลขส่วน: |
HC-027 |
จำนวนพอร์ต: |
พอร์ตเดียว |
หมุดหมายเลข: |
12 |
อัตราข้อมูล: |
10/100เบส-T |
แพ็คเกจเครื่องกล: |
SMD |
อุณหภูมิการทํางาน: |
0 ℃ ~ 80 ℃ |
ความยาว: |
8.4มม |
ความกว้าง: |
9.47มม |
ความสูง: |
2.2มม |
พินพิทช์: |
1.27มม |
1เครื่องแปลง Ethernet ที่มีประสิทธิภาพสูง ที่ออกแบบมาสําหรับการใช้งาน 10/100Base-T
2. HC-027 เป็น RoHS ครบถ้วนที่ให้ความมั่นใจว่ามันจะไม่มีสารอันตราย
3เครื่องแปลงไม่มีวัสดุที่ถูกห้ามในข้อความ SS-00259
4. RoHS ความสูงของการผสมของ 260 °C สําหรับ 3 ~ 5 วินาที
5. ออกแบบมาเพื่อตอบสนองความต้องการในการผสมผสานระบายไฟฟ้าอินฟราเรด (IR) เพื่อให้มีความทนทานและความน่าเชื่อถือระหว่างการผลิต
6ตอบสนอง IEEE 802.3 รายละเอียด, รับประกันการทํางานที่มั่นคงในการใช้งานเครือข่าย.
7ขนาดคอมแพคต์และการออกแบบที่แข็งแกร่งทําให้มันเหมาะสําหรับระบบเครือข่ายที่ทันสมัยในอุตสาหกรรมและพาณิชย์ต่างๆ
|
ประเภท |
อัตราต่อต้านการผ่านต่ํา 100Ω |
|
รูปส่วนการหมุน ((± 5%) |
TX/RX = 1CT:1CT |
|
การสูญเสียการใส่ |
-1.1 dB MIN @ 0.1 ~ 125 MHz |
|
ผลกําไรเสีย |
-16 dB MIN @ 1 ~ 40 MHz -10+20*log10 (f/80MHz) dB MIN @ 40~100 MHz |
|
อัตราการปฏิเสธแบบทั่วไป |
-42 dB MIN @ 2 MHz -15+20*log10 ((f/200 MHz) dB MIN @ 30-200 MHz |
|
คราสโตค |
-50 dB MIN @ 1 MHz
-50+22*log10 ((f/10MHz) dB MIN @ 10~100 MHz
|
|
OCL |
350uH MIN. ((100KHz,100mV) |
|
Cw/w |
25 pF Max. ((100KHz,100mV) |
|
DCR |
1-2 & 5-6 PIN: 1.0 Ω แม็กซ์. 7-8 & 11-12 PIN: 1.5 Ω มากที่สุด |
| กรณี Pin การเคลือบผิว | Sn ความหนา 5 μm นาที |
|
การทดสอบ Hipot |
1500VAC (60s / 10mA) |
| อุณหภูมิการทํางาน | 0°C ถึง +80°C |
| MSL | 2 |
HC-027 การจัดหมวดหมู่ โปรไฟล์การไหลกลับ:
| ลักษณะของโปรไฟล์ | การประกอบที่ไม่มีหมู | |
| อัตราการเพิ่มเฉลี่ย ((TL ถึง TP) | 3°C / วินาที | |
| ปรับความร้อนก่อน อุณหภูมิ Min. (((Ts min.) อุณหภูมิสูงสุด เวลา (นาทีถึงสูงสุด) (ต) |
150 °C 200 °C 60-180 วินาที |
|
| Ts max. ถึง TL อัตราการเพิ่มขึ้น |
3°C / วินาที | |
| เวลาที่เก็บไว้ข้างบน ความร้อน (TL) เวลา (tL) |
217 °C 60-150 วินาที |
|
| อุณหภูมิสูงสุด (Tp) เวลาภายใน 5 °C ของความร้อนสูงสุดจริง |
260 +0 / -5 °C 3-5 วินาที |
250 +0 / -5 °C 20 ถึง 40 วินาที |
| รัมป์ดาวน์ | 6°C / วินาที แม็กซ์ | |
| เวลา 25 °C ถึงอุณหภูมิสูงสุด | สูงสุด 8 นาที | |
