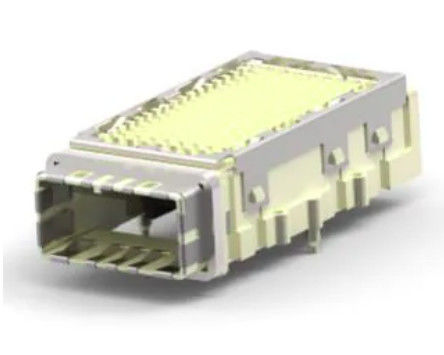

2149157-1 ชุดขั้วต่อ CXP สูงสุด 125Gb/s พร้อมแผ่นระบายความร้อน

ค้นพบชุดคอนเนคเตอร์ CXP 2149157-1 พร้อมฮีทซิงค์ ชุดคอนเนคเตอร์ CXP แบบปิดผนึก 84 ตำแหน่ง พร้อมการเชื่อมต่อแบบกดลงบนรูทะลุ อัตราการส่งข้อมูล 125 Gb/s และการป้องกันสัญญาณรบกวนแม่เหล็กไฟฟ้า (EMI) สำหรับการใช้งานสัญญาณประสิทธิภาพสูง

คุณสมบัติหลักของชุดคอนเนคเตอร์ CXP 2149157-1 ความเร็ว 125Gb/s

• ชุดคอนเนคเตอร์ CXP พร้อมฮีทซิงค์ในตัว
• 84 ตำแหน่ง, พอร์ตเดียว, การกำหนดค่า 1 x 1
• รองรับอัตราการส่งข้อมูลสูงสุด 125 Gb/s
• โครงสร้างปิดผนึกเพื่อการป้องกันที่ดีขึ้น
• การป้องกัน EMI ด้วยปะเก็นยาง
• การเชื่อมต่อแบบกดลงบนรูทะลุเพื่อการยึดติด PCB ที่มั่นคง
• ดีไซน์โปรไฟล์มาตรฐาน สูง 14.37 มม.
• วัสดุตัวเรือนผ่านมาตรฐาน UL 94V-0
• บรรจุภัณฑ์แบบถาดเพื่อความสะดวกในการผลิต

ข้อมูลจำเพาะทางเทคนิค:

ข้อมูลจำเพาะวัสดุและกลไก

• การเคลือบผลิตภัณฑ์หลัก: ดีบุกเคลือบด้วยนิกเกิล
• วัสดุเคส: การเคลือบดีบุกด้วยนิกเกิล
• วัสดุตัวเรือน: โพลิเมอร์ผลึกเหลว (LCP) ที่ได้มาตรฐาน UL 94-0
• ระยะห่างระหว่างศูนย์กลาง (Pitch): 0.8 มม. [0.03 นิ้ว]
• ความหนา PCB ที่แนะนำ: 1.57 มม. [0.062 นิ้ว]
• การใช้งานวงจร: สัญญาณ

การใช้งานชุดคอนเนคเตอร์ CXP 2149157-1:

• การ์ดควบคุมและเซิร์ฟเวอร์
• สวิตช์เครือข่าย
• เราเตอร์
• ที่เก็บข้อมูลแบบเชื่อมต่อโดยตรง (DAS)
• เครือข่ายที่เก็บข้อมูลแบบเชื่อมต่อ (SAN)
• ที่เก็บข้อมูลแบบเครือข่าย (NAS)
• อุปกรณ์จัดเก็บข้อมูล

หมายเหตุ:

1. คอนเนคเตอร์ได้รับการออกแบบมาให้ทำงานในช่วงอุณหภูมิ -40° ถึง 85°C [-40° ถึง 185°F]
2. ชุดคอนเนคเตอร์ CXP ได้รับการกำหนดค่าเฉพาะสำหรับผลิตภัณฑ์ที่ใช้ในอุตสาหกรรมโทรคมนาคม ห้ามใช้สำหรับการใช้งาน Peripheral Component Interconnect (PCI)
3. ตัวเรือนคอนเนคเตอร์และชิ้นส่วนเล็กๆ (ชิ้นส่วนที่ยึดหน้าสัมผัสแบบขาเสียบ) เป็นเทอร์โมพลาสติกขึ้นรูป, UL 94-V-0 หน้าสัมผัสแบบขาเสียบทั้งหมดในคอนเนคเตอร์ทำจากโลหะผสมทองแดง ชุบนิกเกิลด้านใน เคลือบดีบุกที่ปลายขา และเคลือบทองหรือเทียบเท่าทองที่บริเวณส่วนเชื่อมต่อ ชุดตัวเรือนทำจากสังกะสีหล่อ ฝาครอบกันฝุ่นทำจากสังกะสีหล่อ
4. การสัมผัสกับแสงอัลตราไวโอเลตเป็นเวลานานอาจทำให้องค์ประกอบทางเคมีที่ใช้ในวัสดุคอนเนคเตอร์เสื่อมสภาพได้
5. ชุดคอนเนคเตอร์ควรอยู่ในภาชนะบรรจุภัณฑ์จนกว่าจะพร้อมใช้งาน เพื่อป้องกันการเสียรูปของหน้าสัมผัสแบบขาเสียบและเสาติดตั้ง ควรใช้ชุดคอนเนคเตอร์ตามหลักการเข้าก่อนออกก่อน เพื่อหลีกเลี่ยงการปนเปื้อนจากการจัดเก็บที่อาจส่งผลเสียต่อประสิทธิภาพ

​

คำถามที่พบบ่อยเกี่ยวกับชุดคอนเนคเตอร์ CXP 2149157-1

1. 2149157-1 ใช้ทำอะไร?

2149157-1 ใช้เป็น ชุดคอนเนคเตอร์ CXP สำหรับการเชื่อมต่อสัญญาณความเร็วสูงในอุปกรณ์เครือข่ายและการสื่อสาร

2. 2149157-1 มีฮีทซิงค์หรือไม่?

ใช่ ชิ้นส่วนนี้มาพร้อมกับ ฮีทซิงค์ ซึ่งช่วยรองรับการจัดการความร้อนในสภาพแวดล้อมการทำงานที่ต้องการ

3. 2149157-1 เป็นคอนเนคเตอร์แบบปิดผนึกหรือไม่?

ใช่ ชุดคอนเนคเตอร์นี้ ปิดผนึก ซึ่งช่วยเพิ่มการป้องกันและความน่าเชื่อถือของระบบ

4. อัตราการส่งข้อมูลของ 2149157-1 คือเท่าใด?

อัตราการส่งข้อมูลสูงสุดคือ 125 Gb/s.

5. ใช้การเชื่อมต่อ PCB ประเภทใด?

ใช้การเชื่อมต่อแบบ รูทะลุแบบกดลง เพื่อการติดตั้ง PCB ที่มั่นคง
