รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Link-pp
ได้รับการรับรอง: UL, Reach, RoHs, ISO19001, ISO14001
หมายเลขรุ่น: LPJG0926HENLS4R
เอกสาร: LPJG0926HENLS4R.pdf
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 100 ชิ้น
ราคา: $0.22 - $1.2
รายละเอียดการบรรจุ: เทปพาหะ
เวลาการส่งมอบ: ประมาณ 1-2 สัปดาห์
เงื่อนไขการชำระเงิน: TT, NET30/60/90 วัน, Western Union
สามารถในการผลิต: 10,000 ชิ้นต่อสัปดาห์
ประเภทสินค้า: |
เครื่องเชื่อม RJ45 พร้อมแม่เหล็ก 1000 Base-T Integrated |
จำนวนพอร์ต: |
1x1 |
สลัก: |
ลง |
ประเภทการติดตั้ง: |
ผ่านหลุม |
โพอี: |
สนับสนุน PoE+ |
ความเร็ว: |
10/100/1000 เบส-t |
แท็บอีเอ็มไอ: |
ปราศจาก |
ตัวเลือก LED: |
เขียว/เหลือง |
ระยะอุณหภูมิการทํางาน: |
0 ℃ถึง 70 ℃ |
ความยาว (นิ้ว/มม.): |
0.837/21.25 |
ความกว้าง (นิ้ว/มม): |
0.627/15.93 |
ความสูง (นิ้ว/มม.): |
0.524/13.30 น |
ประเภทสินค้า: |
เครื่องเชื่อม RJ45 พร้อมแม่เหล็ก 1000 Base-T Integrated |
จำนวนพอร์ต: |
1x1 |
สลัก: |
ลง |
ประเภทการติดตั้ง: |
ผ่านหลุม |
โพอี: |
สนับสนุน PoE+ |
ความเร็ว: |
10/100/1000 เบส-t |
แท็บอีเอ็มไอ: |
ปราศจาก |
ตัวเลือก LED: |
เขียว/เหลือง |
ระยะอุณหภูมิการทํางาน: |
0 ℃ถึง 70 ℃ |
ความยาว (นิ้ว/มม.): |
0.837/21.25 |
ความกว้าง (นิ้ว/มม): |
0.627/15.93 |
ความสูง (นิ้ว/มม.): |
0.524/13.30 น |

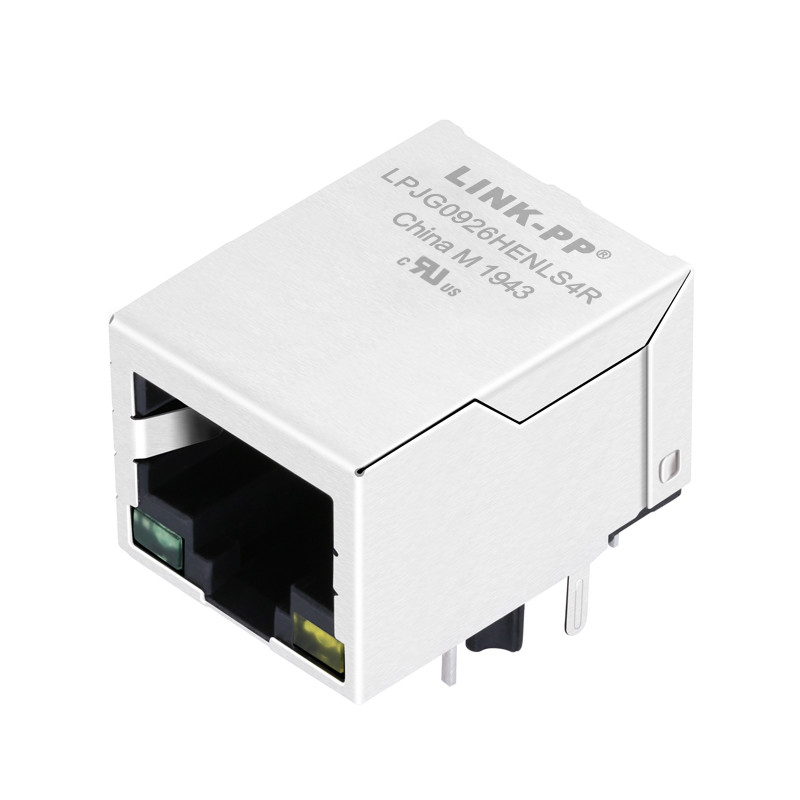

ตัวเชื่อมต่อ LINK-PP RJ45 พร้อมแม่เหล็กในตัวให้ประสิทธิภาพที่ยอดเยี่ยมและการป้องกัน EMI สำหรับอินเทอร์เฟซ Ethernet แจ็ค RJ45 Ethernet เหล่านี้ให้ความเร็วในการทำงาน 10/100/1000BaseT สูงสุด 10Gb พร้อมหรือไม่มีความสามารถ PoE/PoE+ การกำหนดค่าพอร์ต 1xN และ 2xN จำนวนมาก และช่วงอุณหภูมิการทำงานที่ขยายออกไป -40°C - +85°C ทำให้แจ็ค LINK-PP RJ45 เหมาะสำหรับการใช้งานในอุตสาหกรรม RJ45 Integrated Magnetics Series 0926 มีหมุด THT สำหรับการบัดกรีแบบคลื่นและรีโฟลว์ ในบรรดา LPJG0926HENLS4R ใช้เทคโนโลยี Through-Hole Reflow:
|
หมายเลขชิ้นส่วน |
LPJG0926HENLS4R |
|---|---|
|
อัตราส่วนการหมุน(±5%) |
Pri∶Sec = 1CT∶1CT |
|
ค่าเหนี่ยวนำ OCL |
350uH MIN @100KHz/0.1V,8mA DC Bias 120uH MIN @100KHz/0.1V,18mA DC Bias |
|
การสูญเสียการแทรก |
-1.0dB MAX @1-100MHz -1.2dB MAX @100-125MHz |
|
การสูญเสียการคืนกลับ |
-16dB MIN @1-40MHz -12dB MIN @40-60MHz -10dB MIN @60-80MHz -8dB MIN @80-100MHz |
|
การรบกวน |
-30dB MIN @1-100MHz |
|
การปฏิเสธโหมดทั่วไปต่อโหมดทั่วไป |
-30dB MIN @1-100MHz |
|
พิกัดกระแสไฟ/แรงดันไฟฟ้า DC ขา pse |
720mA MAX @57VDC(ต่อเนื่อง) |
|
การแยกด้าน PHY ไปยังด้าน Line |
1500Vrms |
|
อุณหภูมิในการทำงาน |
0℃ ถึง 70℃ |
|
หมายเหตุ |
|
|
1. ออกแบบมาเพื่อรองรับการใช้งาน เช่น SOHO(ADSL โมเด็ม),LAN-on-Motherboard(LOM),ฮับและสวิตช์ 2. เป็นไปตามข้อกำหนด IEEE802.3at 3. วัสดุตัวเชื่อมต่อ: ตัวเรือน: เทอร์โมพลาสติก PA46+30%G.F UL94V-0 หน้าสัมผัส: Phosphor Bronze C5210R-EH ความหนา=0.35mm หมุด: ทองเหลือง C2680R-H ความหนา=0.35mm เกราะ: SUS 304-1/2H ความหนา=0.2mm การเคลือบหน้าสัมผัส: ทอง 6 ไมโครนิ้ว min. ในพื้นที่สัมผัส 4. อุณหภูมิรีโฟลว์สูงสุด: 250℃,5 วินาที 5. การรับรอง UL: หมายเลขไฟล์ E484635 |
|
Preheat:
อุณหภูมิ(Ta-Tb):150-200℃
เวลา(t1-t2):60-180s
อุณหภูมิการถือครอง:217℃
เวลา(TL):60-150s
อุณหภูมิสูงสุด(Tp):250(+0/-5℃)
เวลาสูงสุด(Tp):5s
ความเร็วเฉลี่ย:3℃/S Max
ความเร็วในการทำความเย็นเฉลี่ย:6℃/S Max
จาก 25℃ ถึงผลิตภัณฑ์ออกจากเตาเผา:6 นาที Max
หน่วยบรรจุภัณฑ์:100 ชิ้น/ม้วน
วิธีการบรรจุภัณฑ์: เทปขนส่ง
หน่วยกล่องด้านนอก:600 ชิ้น/6 ม้วน/กล่อง
น้ำหนักสุทธิ: 4.5 กก.
น้ำหนักรวม:7 กก.
