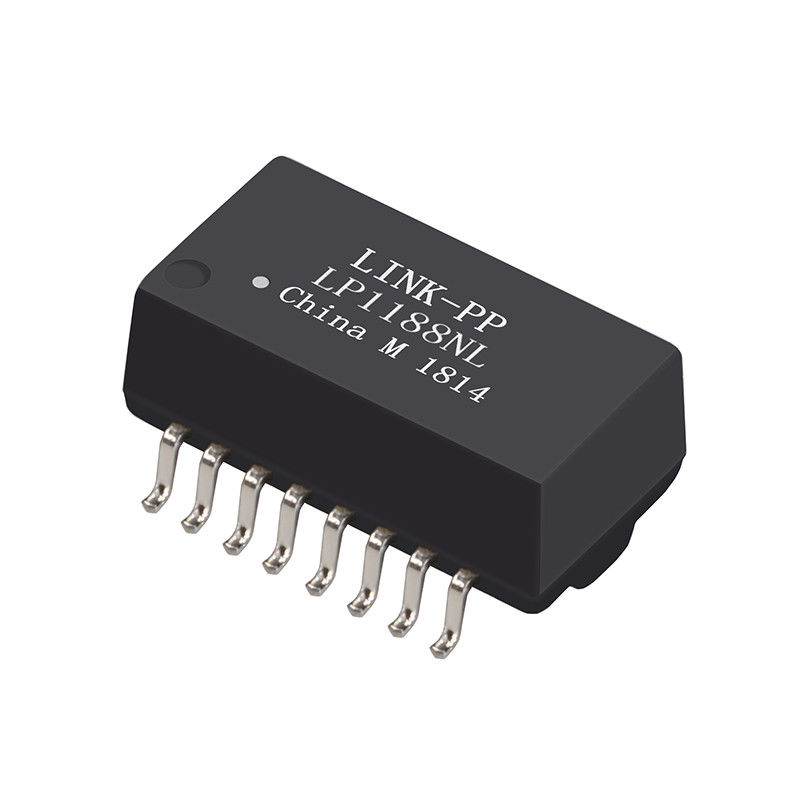

LP1188NL พอร์ตเดี่ยวอีเธอร์เน็ตแยกหม้อแปลง SMT 10 / 100Base-T 16 PIN

ภาพรวมของโมดูลหม้อแปลงแยกอีเทอร์เน็ต SMD แบบพอร์ตเดียว LP1188NL


ที่LP1188NLเป็นโมดูลแม่เหล็กอีเธอร์เน็ตพอร์ตเดียวประสิทธิภาพสูงที่ออกแบบมาเพื่อรองรับ10/100 ฐาน-Tอัตราข้อมูลเครือข่าย อยู่ในขนาดกะทัดรัดยึดพื้นผิว 16 พินโมดูล (SMD) มีการแยกกระแสไฟฟ้า การจับคู่อิมพีแดนซ์ และความสมบูรณ์ของสัญญาณระหว่าง Ethernet PHY และอินเทอร์เฟซสายเคเบิลคู่บิด ได้รับการออกแบบมาเพื่อความน่าเชื่อถือในการใช้งานอีเทอร์เน็ตแบบฝัง อุตสาหกรรม และผู้บริโภค


คุณสมบัติที่สำคัญ

• รองรับความเร็วเครือข่าย 10 Base-T และ 100 Base-TX
• การกำหนดค่าพอร์ตเดียว (1x10/100) รอยเท้า SMD 16 พิน
• อัตราส่วนการหมุน: 1CT : 1CT (ทั้งด้านส่งและรับ) เพื่อการมีเพศสัมพันธ์ที่เหมาะสมที่สุด
• ช่วงอุณหภูมิในการทำงาน: –40 °C ถึง +85 °C สำหรับความทนทานต่อสิ่งแวดล้อมในวงกว้าง
• โดยทั่วไปแล้วพิกัด Hi-Pot (การแยก) 1500 Vrms (ขั้นต่ำ) เพื่อความปลอดภัยของอุปกรณ์และฉนวน
• สอดคล้องกับมาตรฐาน IEEE 802.3 (10/100 Base-T), RoHS, REACH, UL, ได้รับการรับรอง ISO9001/14001 (ผ่านการผลิต LINK-PP)
• การออกแบบแม่เหล็กประสิทธิภาพสูงแบบเปิดเฟรม ได้รับการปรับให้เหมาะสมสำหรับการปราบปราม EMI รูปแบบบอร์ดขนาดกะทัดรัด และความเข้ากันได้ของ SMT reflow

ข้อมูลจำเพาะทางไฟฟ้า @25°C

ข้อควรพิจารณาในการออกแบบและคัดเลือก

• ยืนยันข้อกำหนดความเร็วเครือข่าย: หากระบบของคุณต้องใช้ Gigabit (1000 Base-T) หรือสูงกว่า ให้เลือกตามนั้น LP1188NL ได้รับการปรับให้เหมาะสมสำหรับ 10/100 Base-T
• ตรวจสอบให้แน่ใจว่าเค้าโครง PCB รองรับการวางตำแหน่งหม้อแปลงใกล้กับเส้นทางแม่เหล็ก PHY หรือ RJ45 เพื่อความสมบูรณ์ของสัญญาณที่ดีที่สุด
• พิจารณาพิกัดแรงดันไฟฟ้าแยกที่สัมพันธ์กับสภาพแวดล้อมด้านความปลอดภัย/ข้อบังคับของระบบ
• ตรวจสอบความเหมาะสมของโปรไฟล์การจัดเรียงใหม่ (SMT) และความสูงส่วนประกอบสูงสุด โดยคำนึงถึงข้อจำกัดของกล่องหุ้ม
• หากจำเป็นต้องใช้ความสามารถ PoE (Power-over-Ethernet) ตรวจสอบให้แน่ใจว่าแม่เหล็กและอินเทอร์เฟซ RJ45 ได้รับการจัดอันดับตามนั้น (LP1188NL ใช้สำหรับ NON-PoE)

หมายเลขชิ้นส่วนของโมดูล Magnetics ที่เกี่ยวข้อง:

เหตุใดจึงเลือก LINK-PP

คุณภาพและความน่าเชื่อถือ

LINK-PP เป็นผู้นำระดับโลกในการออกแบบและผลิตตัวเชื่อมต่อ RJ45 แบบรวมและหม้อแปลงแม่เหล็กแบบแยก

เราปฏิบัติตามมาตรฐานการผลิตสูงสุด โดยปฏิบัติตามหลักเกณฑ์ด้านคุณภาพที่เข้มงวดซึ่งก่อตั้งโดย Tyco Electronics ซัพพลายเออร์วัตถุดิบทุกรายได้รับการคัดเลือกและรับรองอย่างรอบคอบตามมาตรฐานของ Tyco ก่อนเข้าสู่กระบวนการผลิตของเรา

• ผลิตภายใต้การควบคุมคุณภาพอย่างเข้มงวด
• ได้รับการรับรองมาตรฐาน ISO 9001:2008
• ตรงตามมาตรฐาน UL, REACH และ RoHS
• ผู้จัดจำหน่าย OEM สำหรับ Tyco Electronics เป็นเวลา 9 ปี
• มุ่งมั่นที่จะปฏิบัติตามนโยบายการคุ้มครองสิ่งแวดล้อมที่ใช้งานอยู่
• การทดสอบโมดูล 100% — ทุกหน่วยได้รับการทดสอบ ไม่ใช่แค่ตัวอย่างเท่านั้น
