รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: ISO9001,SGS,UL,CE,REACH
หมายเลขรุ่น: HFJ11-RP26E-L12RL
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 50/500/1000/25K
ราคา: $0.09-$1.85
รายละเอียดการบรรจุ: แพคเกจ: 60 ชิ้นใน 1 ถาด ถาด 22 ในกล่อง 1 ซึ่งเป็น 37 * 30 * 30 ซม. 10 กิโลกรัม (1320 ชิ้น) ของแต่ละก
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3000000/เดือน
ส่วนจำนวน: |
HFJ11-RP26E-L12RL |
สเปค: |
HFJ11-RP26E-L12RL |
ครอสและแผ่นข้อมูล: |
LPJ0104GENL |
apllication: |
10 / 100Base-T Rj45 |
Munafactuer ดั้งเดิม: |
LINK-PP |
การสมัครโครงการ: |
การออกแบบบอร์ด pcb |
ส่วนจำนวน: |
HFJ11-RP26E-L12RL |
สเปค: |
HFJ11-RP26E-L12RL |
ครอสและแผ่นข้อมูล: |
LPJ0104GENL |
apllication: |
10 / 100Base-T Rj45 |
Munafactuer ดั้งเดิม: |
LINK-PP |
การสมัครโครงการ: |
การออกแบบบอร์ด pcb |
| พอร์ต Single RJ45 Connector กับ 10/100 Base-T Integrated Magnetics & PoE, LED สีเขียว / เหลือง, Tab Down, RoHS | |
| หมายเลขชิ้นส่วน LINK-PP | LPJ0104GENL |
| หมายเลขชิ้นส่วน Halo | HFJ11-RP26E-L12RL |
| แอพลิเคชันลาน | Ethernet (PoE) |
| AutomDX | ใช่ |
| วงจร Bst | ใช่ |
| RX การกำหนดค่า | T, C |
| กำหนดค่า TX | T, C |
| ติดต่อ Mating Plating Plate | GOLD 6u "/ 15u" / 30u " |
| แกนต่อพอร์ต | 4 |
| ไดโอด | ไม่มี DIODES |
| ตัวเลือก LED | สีเขียว / เหลือง |
| สลัก | TAB DOWN |
| จำนวนพอร์ท | 1X1 |
| PCB | FR4 |
| มุมยึด PCB | เข้าข้าง |
| PCB คงโพสต์ | T POST |
| ความสูงของแพ็คเกจ (นิ้ว) | 0.531 |
| ความสูงของบรรจุภัณฑ์ (มม.) | 13.50 |
| ความยาวแพ็คเก็จ (นิ้ว) | 0.839 |
| ความยาวของแพ็คเกจ (มม.) | 21.30 |
| ความกว้างของแพ็คเก็จ (นิ้ว) | 0.626 |
| ความกว้างของแพ็คเก็จ (มม.) | 15.90 |
| ประเภทพิน | THT SOLDER |
| เป็นไปตาม RoHS | YES-RoHS-5 ที่มีส่วนช่วยในการยกเว้นผู้ถือครอง |
| ค้นหา | ใช่ |
| แท็บ Shield EMI | กับ |
| ความเร็ว | ฐาน 10/100 BASE-T |
| อุณหภูมิ | 0 ถึง 70 ℃ |

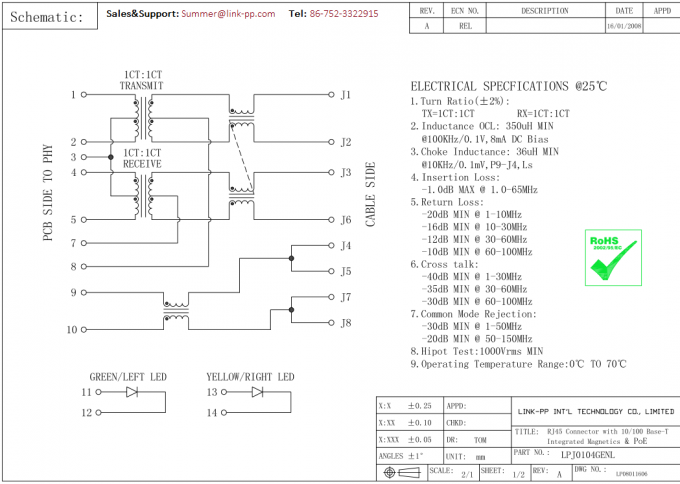

| เปิดอัตราส่วน RX | 1CT: 1CT |
| เปิด TX อัตราส่วน | 1CT: 1CT |

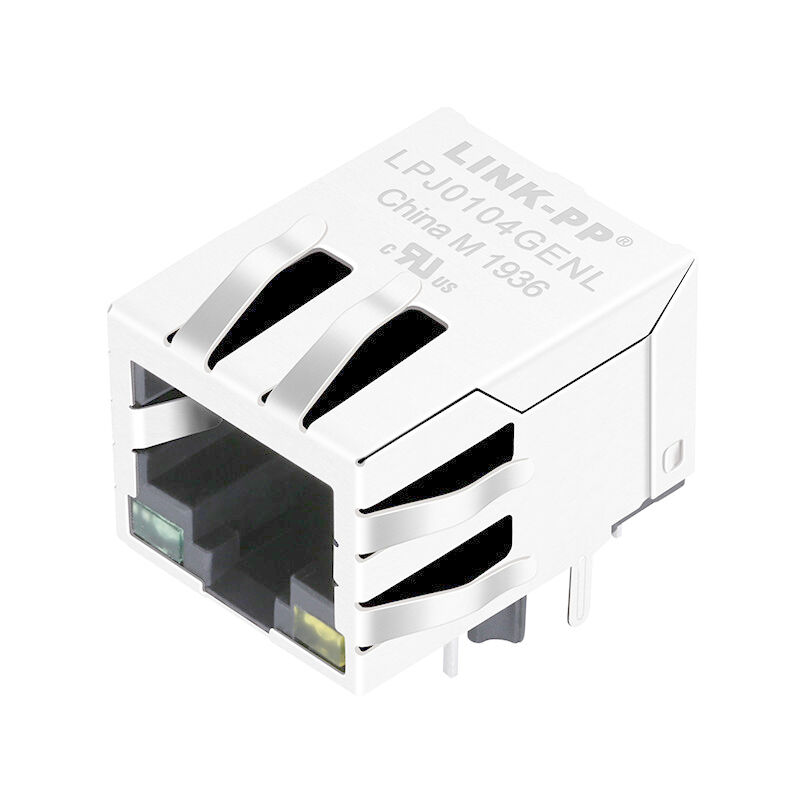

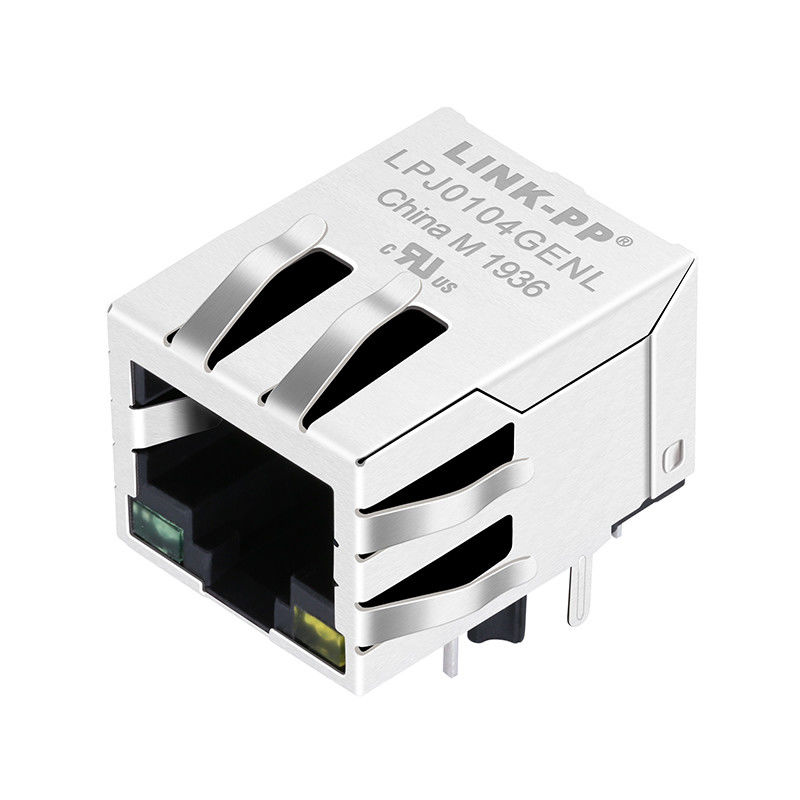

HFJ11-RP26E-L12RL POE RJ45 ตัวเชื่อมต่อ LPJ0104GENL 10 / 100Base-T FastJack CCTV
ข้อกำหนดทั่วไป
1 Qualification:
ตัวเชื่อมต่อที่จัดให้อยู่ภายใต้ข้อกำหนดนี้จะต้องมีคุณสมบัติตรงตามข้อกำหนด
ข้อกำหนดที่ระบุไว้ในเอกสารฉบับนี้
2 วัสดุ:
2.1 ตัวเรือนพลาสติก: UL94V-0
2.2 รายชื่อ: โลหะผสมทองแดง
2.3 โล่: โลหะผสมทองแดง
3 เสร็จสิ้น:
3.1 รายชื่อ: ชุบสีทอง
3.2 รายชื่อผู้ติดต่อ: ชุบนิกเกิลทั้งหมด
3.3 การอ้างอิงภาพวาดลูกค้าสำหรับ Contact Solder Tails
3.4 โล่: ดีบุกหรือนิกเกิลชุบทั่ว

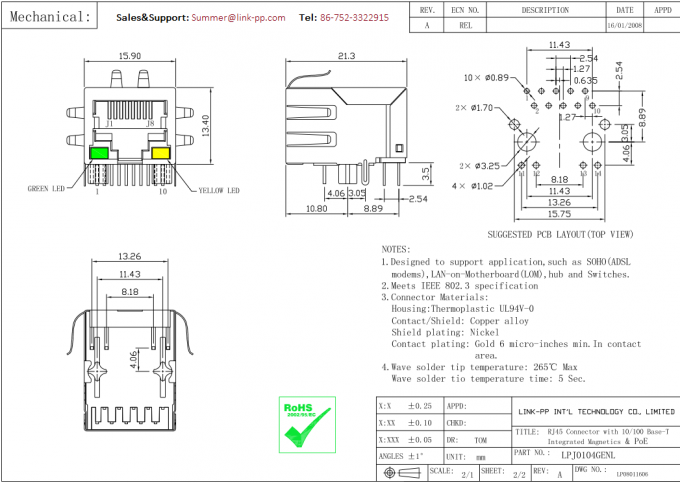

4 การออกแบบและก่อสร้าง:
ตัวเชื่อมต่อต้องมีขนาดการออกแบบการก่อสร้างและทางกายภาพตามที่ระบุไว้ใน
การวาดภาพผลิตภัณฑ์และ TIA 1096 ในกรณีที่มีข้อขัดแย้งระหว่างข้อกำหนดนี้และ
ภาพวาดผลิตภัณฑภาพวาดตองมีความสําคัญมาก 50 มม. (1.27 มม.) ชุบทอง
เชื่อมต่อที่สอดคล้องกับข้อกำหนด TIA 1096
5 การตรวจสอบผลิตภัณฑ์:
ตัวเชื่อมต่อจะต้องตรงตามขนาดและรูปแบบผลิตภัณฑ์ทั้งหมดที่ระบุไว้
มาตรฐาน จะต้องไม่มีร่องรอยการแตกร้าวการบิ่นการปนเปื้อนหรือการหลุดออกเมื่อ
ตรวจสอบโดยไม่ต้องขยายเพื่อดวงตาโดยไม่ตั้งใจ
6 คะแนน:
6.1 ปัจจุบัน: 1.5 แอมป์สูงสุดที่ 25 ° C
6.2 แรงดันไฟฟ้า: สูงสุด 150 VAC
7 จำนวนขั้นต่ำของการดำเนินการจับคู่ / ยกเลิกการปฏิบัติ:
7.1 ระดับประสิทธิภาพ 1: 750 รอบ
7.2 ระดับประสิทธิภาพ 2: 2500 รอบ
8 จำนวนขั้นต่ำของการต่อสายเคเบิลอีกครั้ง:
8.1 ดูภาพวาดของแอพพลิเคชั่น
ลูกค้าหลัก
ดีไซน์สำหรับ Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF .......
แอพพลิเคชันสำหรับ Terminal User
ใช้สำหรับอุปกรณ์เครือข่ายและการสื่อสารเช่น HUB, PC card, Switch, Router, PC Mainboard, SDH, PDH, โทรศัพท์ไอพี, โมเด็ม xDSL, โซลูชั่น Call Center, กล่อง set set ที่ซับซ้อน, การตั้งค่า VOIP gateways, Border Gateway Protocol, สวิตช์อีเธอร์เน็ตอย่างรวดเร็ว ...
ความได้เปรียบทางการแข่งขัน
ประสบการณ์การผลิต 18 ปี,
2600 พนักงาน,
ทดสอบ 100%
เวลาการจัดส่งที่ยืดหยุ่น
การสมัคร EMS
ชุดประกอบ PCB แบบยืดหยุ่นในตัว; ชุดประกอบวงจรแข็งแบบยืดหยุ่น Microelectronic, Flip Chip; Microelectronic, ชิปบนบอร์ด; ออปโตอิเล็กทรอนิกส์; ชุด RF / Wireless; ผ่าน Hole Assembly; พื้นผิว Mount Assembly; การประกอบระบบ ชุดแผงวงจรพิมพ์
