รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,ROHS,Reach,ISO
หมายเลขรุ่น: 7498011122
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 72 ชิ้น, 576 ชิ้น
ราคา: Supportive & Discounted
รายละเอียดการบรรจุ: ถาด= 72ชิ้น, กล่อง= 576ชิ้น
เวลาการส่งมอบ: ในเรือสต็อกภายใน 3 วัน
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 4600K.PCS / เดือน
หมายเลขชิ้นส่วน: |
7498011122 |
ชุด: |
WE-RJ45 แลน |
ข้ามและแผ่นข้อมูล: |
LPJ19911ADNL |
บรรจุุภัณฑ์: |
พื้นผิวติด (SMT) |
การใช้งาน: |
10/100base-t |
การทดสอบฮิพอต: |
2250VDC 1 นาที |
ช่วงอุณหภูมิอุตสาหกรรม: |
-40 °C ถึง +85 °C |
ตัวอย่างฟรี: |
มีอยู่ |
หมายเลขชิ้นส่วน: |
7498011122 |
ชุด: |
WE-RJ45 แลน |
ข้ามและแผ่นข้อมูล: |
LPJ19911ADNL |
บรรจุุภัณฑ์: |
พื้นผิวติด (SMT) |
การใช้งาน: |
10/100base-t |
การทดสอบฮิพอต: |
2250VDC 1 นาที |
ช่วงอุณหภูมิอุตสาหกรรม: |
-40 °C ถึง +85 °C |
ตัวอย่างฟรี: |
มีอยู่ |

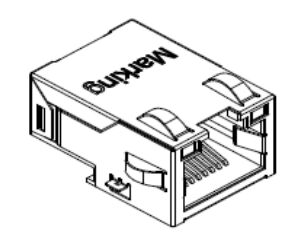

7498011122 (WE-RJ45LAN): แจ็ค RJ45 SMT 1 พอร์ต 10/100BASE-T พร้อมหม้อแปลง LAN ในตัว, 350µH OCL, Auto-MDIX, −40 ถึง +85°C
The7498011122 (WE-RJ45LAN) คือ 1 พอร์ต, แบบติดตั้งบนพื้นผิว ตัวเชื่อมต่อ RJ45 10/100BASE-T พร้อมหม้อแปลง LAN ในตัว (แม่เหล็ก + ตัวเชื่อมต่อ) รองรับ Auto-MDIX เหมาะสำหรับ SMT/การประกอบแบบรีโฟลว์ ได้รับการจัดอันดับสำหรับอุณหภูมิอุตสาหกรรม และสร้างด้วยแม่เหล็กเฟอร์ไรต์และเกราะป้องกันที่แข็งแกร่งเพื่อการเชื่อมต่ออีเธอร์เน็ตที่เชื่อถือได้บนบอร์ดฝังตัว อุตสาหกรรม และการสื่อสาร
|
หมายเลขชิ้นส่วน |
ผู้ผลิต หมายเลขชิ้นส่วน |
ผู้ผลิต |
คำอธิบาย |
|
7498011122 (รุ่น: 7498011122AR / 7498011122R, ตรวจสอบคำต่อท้าย) |
LPJ19911ADNL |
LINK-PP |
10/100M SMT RJ45 |
|
|
|||
|
พอร์ต |
อุณหภูมิในการทำงาน |
แอปพลิเคชัน |
การติดตั้ง |
|
1X1 |
-40 °C ถึง +85 °C |
10/100BASE-T (IEEE 802.3u), รองรับ Auto-MDIX |
SMT / ขอบบอร์ด (การวางแนวแบบมุมฉาก) |
|
|
|||
|
การวางแนว |
การสิ้นสุด |
สี LED |
การป้องกัน |
|
มุม 180° (ขวา) |
บัดกรี |
Y/G |
ป้องกัน |
|
คุณสมบัติหลัก
|
|||
ข้อมูลจำเพาะทางไฟฟ้า
(เงื่อนไขการทดสอบ: HP/Agilent 4395A, 25 °C, ความชื้น ~33%)
| พารามิเตอร์ | ค่า | หมายเหตุ / เงื่อนไขการทดสอบ |
|---|---|---|
| ค่าเหนี่ยวนำวงจรเปิด (OCL) | 350 µH ขั้นต่ำ | 100 kHz / 100 mV @ ไบอัส DC 8 mA |
| อัตราส่วนการหมุน | 1:1 (Tx) / 1:1 (Rx) ±2% | 100 kHz / 100 mV |
| การสูญเสียการแทรก (IL) | ≤ −1.0 dB | 1–100 MHz (สูงสุด) |
| การสูญเสียการคืนกลับ (RL) | ≥ −18 dB (1–30 MHz) ≥ −14 dB (30–60 MHz) ≥ −12 dB (60–80 MHz) ≥ −10 dB (80–100 MHz) | ย่านความถี่ต่อเอกสารข้อมูล |
| การปฏิเสธโหมดทั่วไป (CMR) | ≥ −40 dB (1–30 MHz) ≥ −37 dB (30–60 MHz) ≥ −35 dB (60–100 MHz) | CMR สูงช่วยให้ประสิทธิภาพ EMI ดีขึ้น |
| ครอสทอล์ค (CT) | ≤ −35 dB (1–100 MHz) | ประสิทธิภาพ magjack ทั่วไปสำหรับ 10/100BASE-T |
| ไดอิเล็กทริก / Hipot | 2250 VDC / 1 นาที (การทดสอบของผู้ผลิตระหว่างพินที่ระบุ) | ดูเอกสารข้อมูลสำหรับจุดทดสอบที่แน่นอน |
